EXTENDER HDMI SU CAVO CAT.6/7 CON EDID
ProcEdurE PEr L'InstaLLaZIonE
Come preparare un cavo di rete Cat6
Seguire lo standard EIA-568B:
1-Arancio/bianco
4-Blu
7-Marrone/bianco

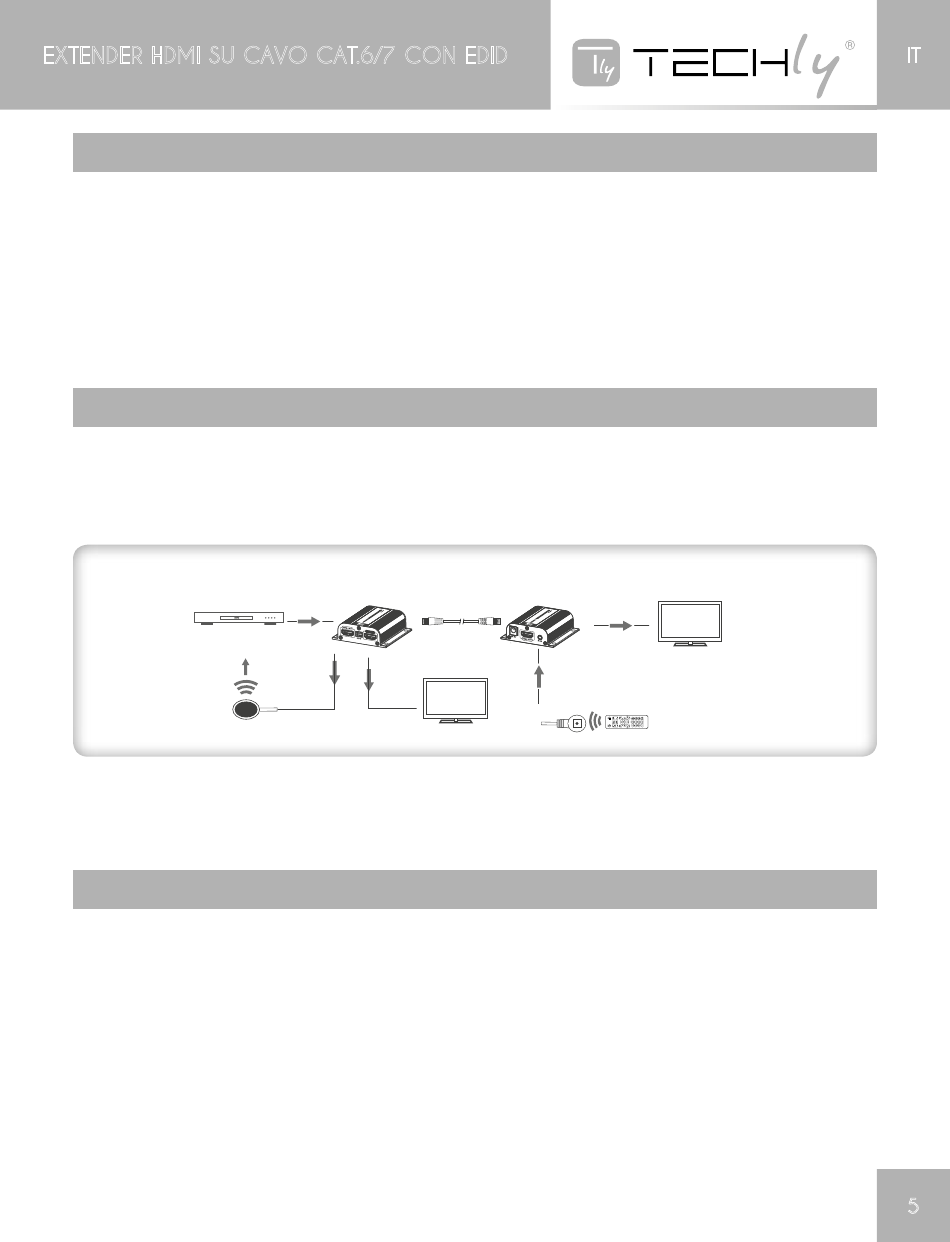

IstruZIonI PEr IL coLLEgaMEnto
1) Collegare la sorgente al trasmettitore (TX) e lo schermo al ricevitore (RX) tramite i cavi HDMI.
2) Collegare il trasmettitore (TX) al ricevitore (RX) tramite un cavo di rete (CAT.6, CAT.6A o CAT.7)
3) Collegare l'alimentatore solamente al trasmettitore, l'extender HDMI inizierà a funzionare
NOTA
Si raccomanda di usare un cavo di rete con una lunghezza compresa tra i 15 e i 40 metri. Se il cavo
di rete CAT6 è troppo corto, potrebbe non essere presente alcuna uscita video perchè il segnale è
troppo forte. Se il cavo di CAT6 è troppo lungo invece l'uscita potrebbe risultare di scarsa qualità.
guIda aLL'uso dELL'Ir
1) La prolunga IR blaster va collegata alla porta IR OUT del trasmettitore (TX) dell'extender HDMI, e
la prolunga del ricevitore IR deve essere collegata alla porta IR IN del ricevitore (RX).
2) L'emettitore dell'IR blaster dovrebbe essere il più vicino possibile alla finestra di ricezione IR della
sorgente del segnale.
3) Utitlizzando il telecomando IR della sorgente di segnale attraverso il ricevitore IR (connesso al
ricevitore) è possibile controllare da remoto la riproduzione.
2-Arancio
5-Blu/bianco
8-Marrone
HDMI E X TENDER
TX
D V D
HDMI OUT
3-Verde/bianco
6-Verde
HDMI E X TENDER
RX
C A T 6 / 6 A / 7 C a b l e
HDMI OUT
HDMI display
HDMI display
