π
H-1358, H-1359

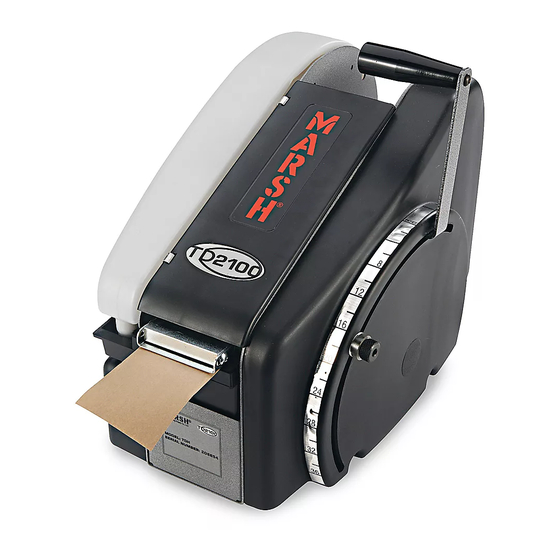

MARSH
MANUAL
®
TAPE DISPENSER
LOADING TAPE
1. Open the top cover.
2. Insert tape roll. Adjust tape guides with the
tape guide turnbuckle to fit the width of
the tape. Include a 1/8" clearance on both
sides of the tape roll.
(See Figure 1)
3. Remove the pressure plate. (See Figure 1)
PAGE 1 OF 15
1-800-295-5510
uline.com
SET-UP INSTRUCTIONS

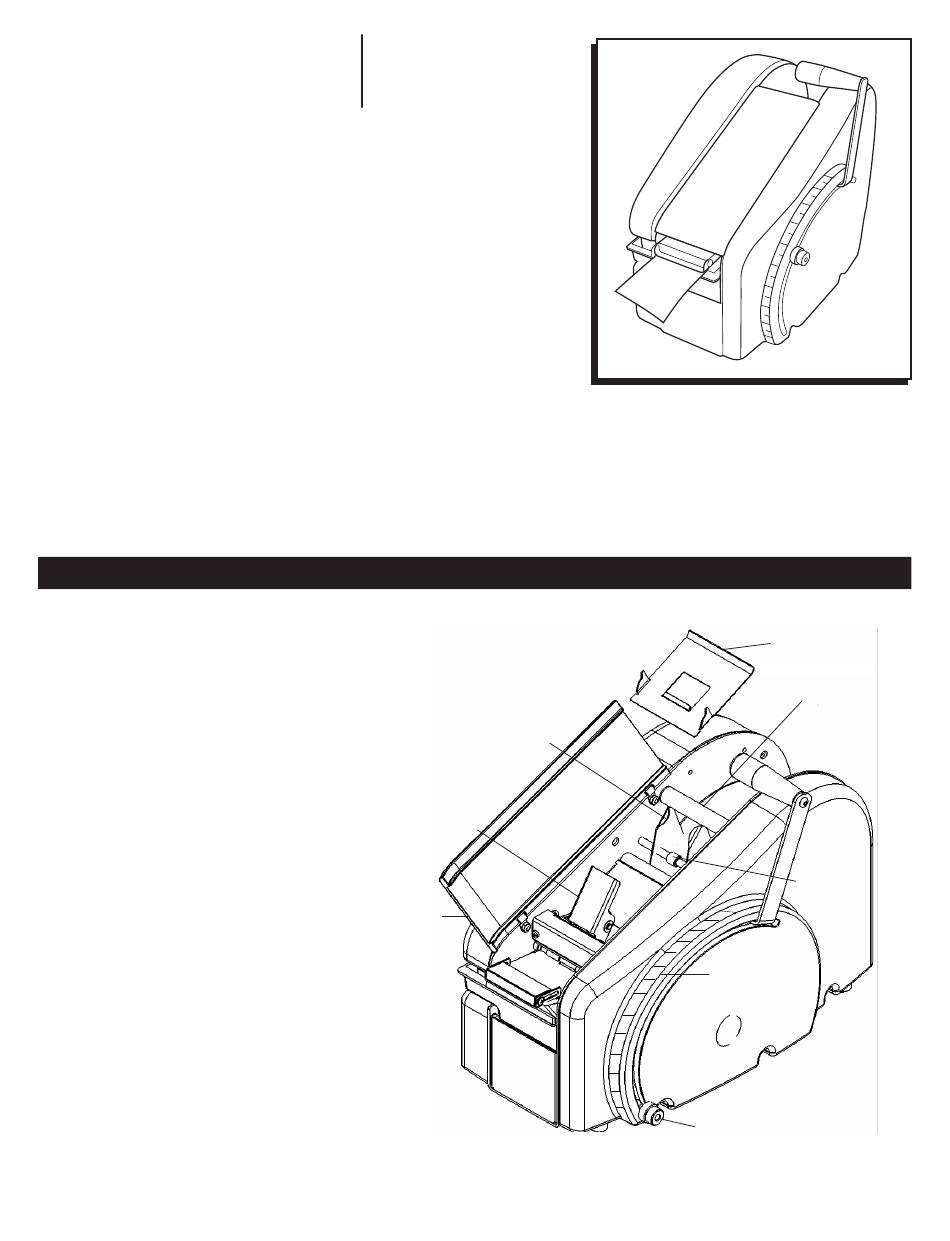

Figure 1
Left Tape
Guide Flap
Pinch Roller
Top Cover
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.
Pressure Plate
Top Roller
Tape
Guide
Turnbuckle
Length
Scale
Mechanical
Stop
0915 IH-1358
Advertisement
Table of Contents
Related Manuals for U-Line Marsh H-1358
Summary of Contents for U-Line Marsh H-1358
- Page 1 Para Español, vea páginas 6-10. Pour le français, consulter les pages 11-15. π H-1358, H-1359 1-800-295-5510 uline.com MARSH MANUAL ® TAPE DISPENSER SET-UP INSTRUCTIONS LOADING TAPE Figure 1 Pressure Plate 1. Open the top cover. 2. Insert tape roll. Adjust tape guides with the Top Roller tape guide turnbuckle to fit the width of the tape.
- Page 2 SET-UP INSTRUCTIONS CONTINUED 4. Feed the tape, gummed side down, over the top 5. Place the pressure plate over the tape and release roller, under the tape guide flaps, and under the the pinch roller. (See Figure 2) pinch roller. (See Figure 2) 6.
- Page 3 SET-UP INSTRUCTIONS CONTINUED ADJUSTING BRUSH TANK WATER LEVEL Figure 4 Loosen the screws on the water bottle brackets. 2. Move the water bottle brackets to a position that will obtain the desired water level in the brush tank. Both brackets should be in the same position. (See Figure 4) MEDIUM NOTE: Lightweight tapes should be adjusted to the low position, heavyweight tapes should be...
-
Page 4: Maintenance
MAINTENANCE CLEANING TAPE PATH NOTE: Little maintenance is required, but regular cleaning of the brush, brush tank, 1. Open top cover and remove pressure plate. cutter mechanism and tape path are important. Clean the tape dispenser when the 2. Remove tape from tape path. water bottle needs refilling. -
Page 5: Specifications
SPECIFICATIONS SHIPPING WEIGHT 31 LBS. (14.1 KG) Water Bottle Capacity 70 oz. (2,070 mL) Tape Dry, gummed tape—paper or reinforced 1 to 3 inches wide (25.4 to 76.2 mm) Up to 1,000 ft. long (304.8 m) Up to 9 in. roll diameter (22.86 cm) Electrical Requirements 115 volts AC or 220 volts AC (For Units with Heater) -
Page 6: Instrucciones De Configuración
π H-1358, H-1359 800-295-5510 uline.mx MARSH ® DESPACHADOR MANUAL DE CINTA INSTRUCCIONES DE CONFIGURACIÓN CARGAR LA CINTA ADHESIVA Placa de Diagrama 1 1. Abra la tapa superior. Presión 2. Inserte el rollo de cinta adhesiva. Ajuste Rodillo Superior Solapa de las guías para cinta usando los tornillos la Guía tensores para adaptarlas al ancho de cinta... - Page 7 CONTINUACIÓN DE INSTRUCCIONES DE CONFIGURACIÓN 4. Inserte la cinta, con el lado engomado hacia 5. Coloque la placa de presión encima de la cinta y abajo, por encima del rodillo, por debajo de las libere el rodillo de presión. (Vea Diagrama 2) solapas de las guías para cinta y por debajo del 6.
-
Page 8: Instrucciones De Funcionamiento
CONTINUACIÓN DE INSTRUCCIONES DE CONFIGURACIÓN AJUSTAR EL NIVEL DE AGUA DEL TANQUE DEL CEPILLO Diagrama 4 1. Afloje los tornillos de los soportes de la botella para agua. 2. Mueva los soportes de la botella para agua a una BAJO posición que le permita obtener el nivel de agua deseado en el tanque del cepillo. -
Page 9: Mantenimiento
MANTENIMIENTO 3. Usando una pequeña cantidad de lubricante no NOTA: Se requiere poco mantenimiento, pero es importante que el cepillo, el tanque del inflamable, rocíe el ensamble de la cortadora por cepillo, el mecanismo de corte y el recorrido detrás del protector de la cortadora a través de los huecos de la parte delantera y trasera del protector de la cinta se limpien de manera regular. -
Page 10: Especificaciones
ESPECIFICACIONES PESO DE ENVÍO 14.1 KG (31 LBS.) Capacidad de la 2,070 ml (70 oz.) botella para agua Cinta Cinta engomada seca - de papel o reforzada Ancho de 25.4 a 76.2 mm (1 a 3 pulgadas) Largo de hasta 304.8 m (1,000 pies) Diámetro del rollo de hasta 22.8 cm (9 pulgadas) Requisitos eléctricos 115 voltios AC o 220 voltios AC... -
Page 11: Instructions D'installation
π H-1358, H-1359 1-800-295-5510 uline.ca MARSH – DÉVIDOIR MANUEL DE RUBAN ADHÉSIF INSTRUCTIONS D'INSTALLATION CHARGEMENT DU RUBAN ADHÉSIF Figure 1 Plaque de 1. Ouvrez le capot. pression 2. Insérez le rouleau de ruban. À l'aide du Rouleau supérieur Rabat tendeur de guide de ruban, réglez les gauche guides de ruban en fonction de la largeur de guide... - Page 12 INSTRUCTIONS D'INSTALLATION SUITE 4. Faites passer le ruban, le côté gommé vers le bas, 5. Placez la plaque de pression sur le ruban et au dessus du rouleau supérieur, en dessous des relâchez le galet presseur. (Voir Figure 2) rabats de guide de ruban, et en dessous du galet 6.
-
Page 13: Instructions D'utilisation
INSTRUCTIONS D'INSTALLATION SUITE RÉGLAGE DU NIVEAU D'EAU DU Figure 4 RÉSERVOIR DE LA BROSSE Desserrez les vis sur les supports de bouteille d'eau. 2. Placez les supports de bouteille d'eau dans une position permettant d'obtenir le niveau d'eau souhaité MEDIUM MOYEN dans le réservoir de la brosse. -
Page 14: Dépannage
ENTRETIEN 3. En utilisant une petite quantité de lubrifiant non REMARQUE : Le dévidoir ne nécessite que peu d'entretien, mais il est important d'effectuer un inflammable, vaporisez l'outil de coupe derrière le nettoyage régulier de la brosse, du réservoir protecteur de l'outil de coupe à travers les espaces devant et derrière le protecteur de l'outil de coupe. -
Page 15: Spécifications
SPÉCIFICATIONS POIDS D'EXPÉDITION 14,1 KG (31 LB) Capacité de la 2 070 ml (70 oz) bouteille d'eau Ruban adhésif Ruban gommé, sec—papier ou renforcé Largeur de 25,4 à 76,2 mm (1 à 3 po) Longueur jusqu'à 304,8 m (1 000 pi) Diamètre de rouleau jusqu'à...
