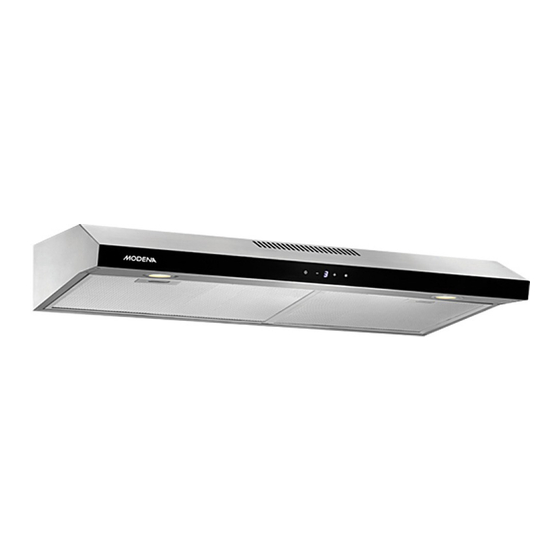

- Page 1 RX Series BUKU PETUNJUK PENGGUNAAN TUDUNG HISAP DAN KARTU GARANSI HOOD MANUAL WARRANTY CARD 01/15 www.modena.co.id...
- Page 3 Buku ini sangat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan tudung hisap Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi-informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak yang tersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan tudung hisap.
- Page 4 NOMOR : 20/DJ-ILMEA/MG/V/2000 728/ILMEA/IX/2003 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Nama-nama Bagian • Bagian 2 : Instalasi • Bagian 3 : Cara Penggunaan • Bagian 4 : Pemeliharaan • Bagian 5 : Masalah & Solusinya • Bagian 6 : Spesifikasi Bahasa Indonesia...
- Page 5 Bagian 1 : Nama-nama Bagian * Image diatas merupakan persentasi secara umum , dan belum tentu sama dengan produk yang Anda terima. * Fitur dan kelengkapan tergantung pada tipe produk. Karbon filter Knob pengatur arah aliran udara Grid / penutup Aluminum filter / metal filter Lampu Panel kontrol...
- Page 6 Tempat pemasangan tudung hisap harus memiliki cukup ventilasi ketika tudung hisap digunakan bersamaan dengan alat masak/pembakar yang menggunakan gas atau bahan bakar lainnya. Saluran pembuangan tudung hisap harus terpisah dengan saluran udara ruangan. Sistem ducting untuk alat ini tidak boleh terhubung ke sistem ventilasi yang sedang digunakan untuk tujuan lain seperti saluran keluar asap buangan dari peralatan pembakaran gas atau bahan bakar lainnya.
- Page 7 Sebelum penggunaan pastikan kabel listrik telah terpasang dengan baik. Jika kabel listrik rusak hubungi sentra service MODENA untuk perbaikan. PEMASANGAN TUDUNG HISAP (slim hood) Tudung hisap dapat dipasang pada dinding beton (tembok) atau pada bagian bawah dinding lemari kitchen set.
- Page 8 Tudung hisap memiliki dua saluran udara keluar untuk membuang asap hasil hisapan. Saluran udara keluar bagian atas B1 dan satu saluran udara keluar opsional yang ada dibagian belakang B2*. Diperlukan system ducting tahan panas/api untuk membuang asap/aroma melalui saluran keluar. Untuk menyambung tudung hisap dengan saluran pembuangan digunakan “Spigot/Flange”...
- Page 9 Beberapa hal yang perlu diperhatikan untuk pemasangan tudung hisap sistem recirculating : 1. Karbon filter dan Grease filter keduanya harus digunakan. 2. Kedudukan kedua filter harus tepat. 3. Lubang–lubang tempat udara keluar yang terdapat pada kabinet bagian depan tudung hisap tidak boleh tertutup.
- Page 10 Bagian 4 : Pemeliharaan Tudung hisap MODENA dirancang secara khusus untuk pemakaian jangka waktu panjang sehingga tidak memerlukan perawatan yang rumit. Namun, ada beberapa hal yang dianjurkan untuk merawat tudung hisap Anda agar kualitasnya tetap terjaga. Matikan tudung hisap dan cabut kabel listrik dari sumber listrik sebelum dibersihkan.
- Page 11 lalu tutup. Untuk melepaskan lakukan kebalikan proses diatas. Jenis Bundar (V1-V2-V3 berbagai model): Memasang Filter, posisikan filter di tengah tutup grid pengaman motor, pastikan titik acuan X1 atau X2 atau X3 pada filter carbon cocok dengan titik acuan Y1 atau Y2 pada konveyor, kemudian putar searah jarum jam, untuk melepaskan putar kearah sebaliknya, jika tudung hisap dilengkapi dengan plester angkatlah...
- Page 12 Alat pengaman untuk suhu yang bekerja setelah Sirkulasi udara tidak berjalan dengan tinggi dalam keadaan aktif. beberapa saat baik. Hubungi Service Center MODENA. Kipas macet. Lampu menyala, Matikan unit dan perbaikan harus. tapi kipas tidak Hubungi Service Center MODENA. berfungsi.
- Page 13 Bagian 6 : Spesifikasi MODEL RX 9503 Jenis Slim Warna Kabinet Stainless steel Warna Panel Samping Stainless (S) Warna Panel Depan Stainless (S) 1 piece Jumlah motor Lampu 2 bulb Kontrol Push button Control Variasi kecepatan hisap Jenis Filter Aluminum Filter + Carbon Filter Foam Ionizer Tidak Perputaran udara...
- Page 15 INSTRUCTION AND GUIDE TO USING MODENA HOOD Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
-
Page 16: Table Of Contents
CONTENTS PAGE. • Introduction • Part 1 : Name of Part • Part 2 : Installation • Part 3 : How to Use • Part 4 : Maintenance • Part 5 : Problem & Solution • Part 6 : Specification English... -
Page 17: Part 1 : Name Of Part
Part 1 : Name of Part * The image is a general overview and is not necessarily the same as the product you receive. * Features and completeness depends on the type of products. Carbon Filter Directional Knob Grid / Cover Aluminum Filter / Metal Filter Lamp Control Panel... - Page 18 The ducting system for this appliance must not be connected to any existing ventilation system which is being used for any other purpose such as discharging exhaust fumes from appliances burning gas or other fuels. The flaming of foods beneath the hood itself is severely prohibited. The use of The use of exposed flames is detrimental to the filters and may cause a fire risk, and must therefore be avoided in all circumstances.
- Page 19 Posting spigot / flange and attach the suction hood and fasten with 4 screws M at position has been prepared. How to work MODENA suction hood has two (2) versions of the workings of the system of DUCTING / EXHAUST recirculating systems: A. DUCTING / EXHAUST SYSTEM: In this version, the suction hood works by sucking fumes / smoke aroma of cooking which then are thrown out through sewer.
- Page 20 To usage the suction hood with this system, turn the control knob towards air circulation G (found inside the ) to the outer circulation position (A). Some things to note for the installation of the ducting system suction hood: 1. Carbon filters should be removed because the scent of smoked food will be directly discharged out of the room.
-
Page 21: Part 3 : How To Use
Some things to note for the installation of suction hood recirculating system: 1. Grease filters Carbon filters and both should be used. 2. Position the filter to be precise. 3. The holes where the air out there on the cabinet front suction hood should not be closed. Note: Carbon filters are installed in the rear of the grid and had to be replaced after three months. -
Page 22: Part 4 : Maintenance
Part 4 : Maintenance MODENA cooker hood specifically designed for long term use so that it does not require complicated maintenance. However, there are some things that are recommended to take care of your cooker hood so that the quality is maintained. - Page 23 Circular (V1-V2-V3-various models): To install the filter, position the filter in the middle of the motor protection grill covering ensuring that the reference to X1 or X2 or X3 on the carbon filter match the Y1 or Y2 referenceson the conveyor, then turnclockwise;...
-
Page 24: Part 5 : Problem & Solution
Part 5: Problem & Solution Please perform checking procedure on the following things before contacting MODENA service center when troubleshooting occurs: PROBLEM CAUSE SOLUTION Clean the aluminum filter, dry it and Reduced suction Dirty aluminum / acrylic filter. place it back on the vent hood. -
Page 25: Part 6 : Specification
Part 6 : Specification MODEL RX 9503 Type Slim Cabinet Material Stainless steel Color of Cabinet Stainless (S) Color of Front Panel Stainless (S) Motor 1 piece Lamp 2 bulb Control Push button Control Speed levels Filter type Aluminum Filter + Carbon Filter Foam Ionizer Air flow 440 m3/H...
