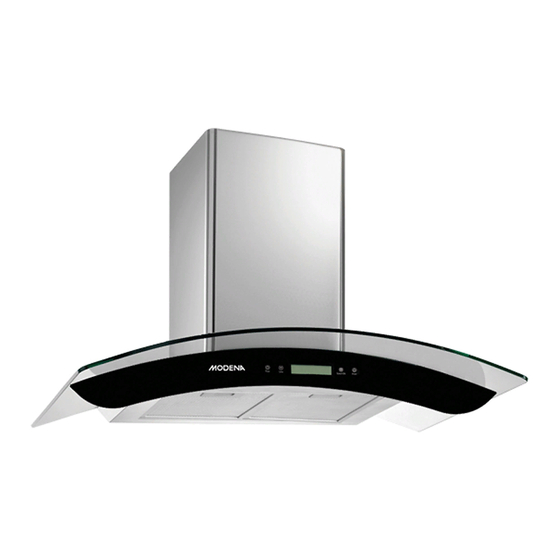

Summary of Contents for Modena CX 9306

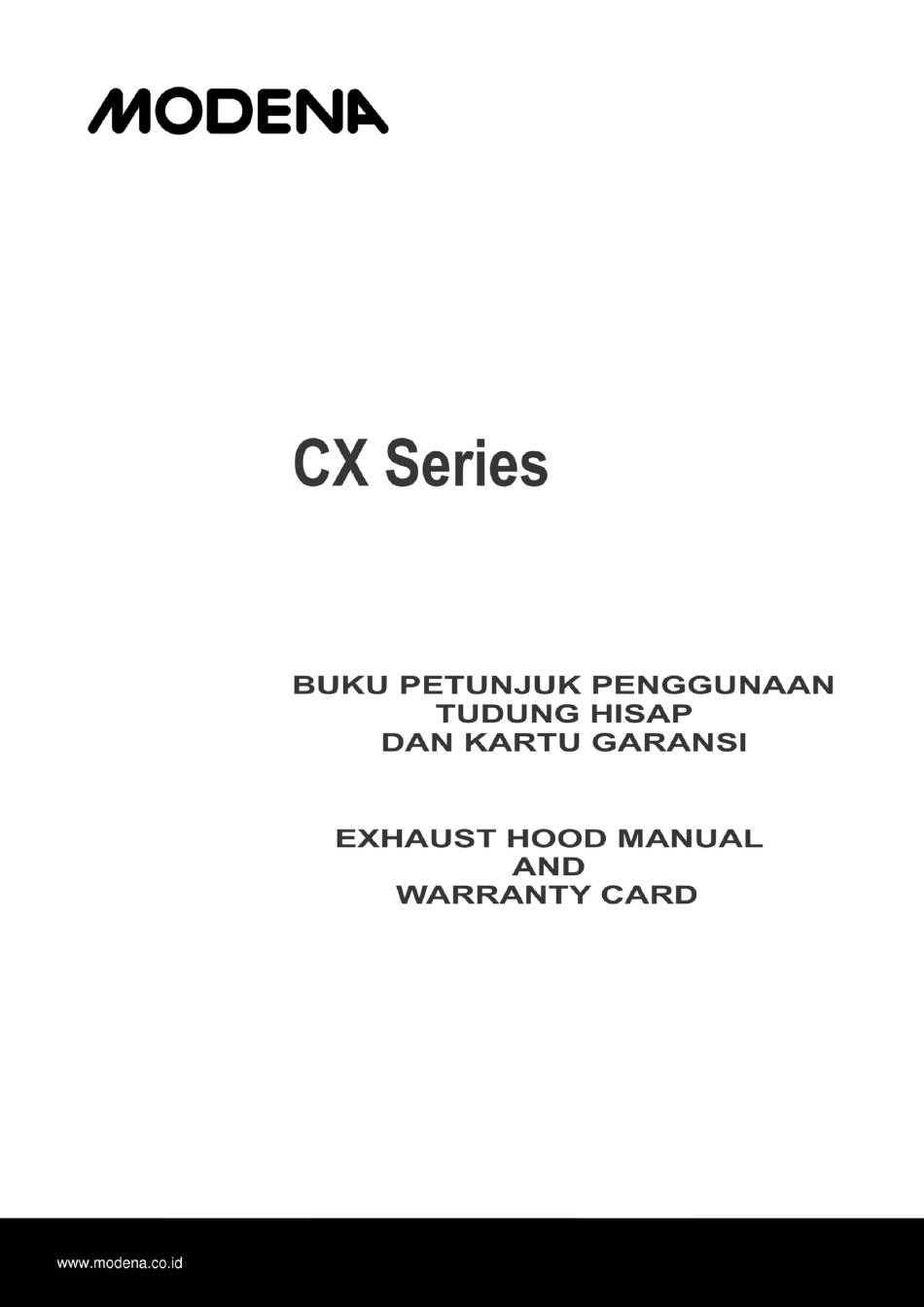

  • Page 1 2016 Bahasa Indonesia 1...
  • Page 2 Buku ini sangat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan produk ini. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi- informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak yang t ersedia bila ada hal-hal lain yang ingin ditany akan berkaitan dengan produk ini.
  • Page 3 NOMOR : 20/DJ-ILMEA/MG/V/2000 728 /ILMEA/IX/2003 DAFT AR ISI HLM. Kata Pengantar Bagian 1 : Nama-nama Bagian Bagian 2 : Instalasi Bagian 3 : Cara Penggunaan Bagian 4 : Pemeliharaan Bagian 5 : Masalah & Solusinya Bagian 6 : Spesifikasi Bahasa Indonesia 3...
  • Page 4 Bagian 1: Nama-nama Bagian * Gambar adalah gambaran secara umum dan belum tentu sama dengan produk yang anda terima. * Fitur dan kelengkapan tergantung pada tipe produk Cont rol Panel Filter Alumunium/Cassette Aluminum Filter Pegangan Filter Aluminium/Cassette Aluminum Filter Handle Lampu Halogen Cerobong Utama Cerobong penyambung bagian atas...
  • Page 5 Persiapan pemasangan: Jika Anda memiliki saluran pembuangan ke luar, tudung hisap A nda dapat dihubungkan dengan menggunakan saluran ekstraksi (enamel, aluminium, pipa fleksibel atau bahan yang tahan api dengan diameter bagian dalam 150 mm), lihat gambar berikut: Sebelum pemasangan, matikan unit dan cabutlah kabel listrik dari stop kontak. Pemasangan tudung hisap sebaiknya berada tepat di atas kompor dengan jarak ketinggian minimal 65 cm dan maksimal 75 cm dari permukaan kompor.
  • Page 6 Untuk model dengan panel miring, perlu tambahan 4 lubang dengan diameter masing -masing 8 mm, termasuk tambahan sekrup dan plugnya. Angkat tudung hisap dan gantung ke bracket. Hubungkan pipa pembuangan dengan katup satu arah (flange/spigot) yang telah disediakan jika tudung hisap akan difungsikan untuk versi buang (ducting). Pemasangan cerobong asap (Chimney) Untuk Model kaca dan Model T shape Dengan meletakan cerobong atas di dalam cerobong bawah.
  • Page 7 Borlah lubang 2 x 8 mm untuk menggant ung plat II. Sekrup dan kencangkan plat II ke dinding menggunakan sekrup yang telah disediakan. Pasang cerobong ke unit, kencangkan menggunakan 2 buah sekrup. Untuk model Tower Dengan menempatkan cerobong bagian dalam ke d alam cerobong atas. Kemudian untuk menyesuaikan ketinggian cerobong, tarik keatas cerobong bagian atas sesuai ketinggian yang diinginkan.
  • Page 8 Borlah lubang 2 x 8 mm untuk memasang plat II. Sekrup dan kencangkan plat II ke dinding menggunakan dua buah sekrup yang telah disediakan. Pasanglah cerobong ke unit dan kencangk an menggunakan dua sekrup. Instalasi (Si stim Resirkulasi ): Jika Anda tidak memiliki saluran udara ke luar , pipa pembuangan tidak diperlukan pada saat instalasi, pemasangan pada sistem resirkulasi mirip dengan pertunjukan pemasangan sistem ducting.
  • Page 9 Catatan: Pastikan filter telah terpas ang dengan benar dan benar-benar terkunci. Jika tidak filter terlepas dan menimbulkan bahaya. Pada saat karbon filter terpasang, daya hisap akan menjadi lebih rendah. Karbon filter dipasang di bagian belakang grill dan harus diganti setelah tiga bulan. Peringatan: Karbon filter tidak dapat dicuci atau didaur ulang.
  • Page 10 Tombol Timer Pengaturan jam, tekanlah t ombol timer saat unit berada pada mode “S TANDBY”, setelah display jam berk edip, tekan " " atau " " untuk mengatur jam. Tekan " " untuk memilih pengaturan menit, tekan " " atau " "...
  • Page 11 Filter menangkap minyak, asap dan debu sehingga filter secara langsung mempengaruhi efisiensi dari tudung hisap. Jika tidak dibersihkan, sisa minyak (berpot ensi mudah t erbakar) akan menumpuk pada filter. Bersihkan dengan deterjen pembersih rumah tangga. III. Perawatan untuk Karbon Filter Pasang karbon filter pada unit yang akan digunakan dengan sistem resirkulasi (bukan sistem ducting).
  • Page 12 Jarak antara unit dengan bidang Atur jarak menjadi 65 – 75 cm. hisap tidak memasak terlalu jauh. optimal Bagian 7: Spesifikasi MODEL CX 9306 CX 9306 W Jenis Wall Wall Stainless steel + Stainless steel + Bahan kabinet Kaca temper Kaca temper Warna kabinet...
  • Page 13 MODEL CX 9701 L CX 9301 CX 6301 Jenis Wall Wall Wall Metal + Tempered Stainless, Metal + Stainless, Metal + Bahan kabinet glass Tempered glass Tempered glass Warna kabinet Hitam Stainless Stainless Warna Panel Depan Hitam Hitam Hitam Motor Lampu Kontrol Push Button...
  • Page 15: Introduction

    We also provide a customer care service for MODE NA users as well as other support information on our official website www.modena.co.id. Please contact us if you have other questions regarding the this product. Enjoy your daily activities, we hope that our products may provide the best services to your family.
  • Page 16: Table Of Contents

    CONTENTS PAGE Introduction Part 1 : Name of Parts Part 2 : Installation Part 3 : How to Use Part 4 : Maintenance Part 5 : Problem & Solving Part 6 : Specification English 15...
  • Page 17: Part 1: Name Of Parts

    Part 1: Name of Parts * The image is a general overview and is not necessarily the same as the product you recei v e. * Features and completeness depends on the type of products Cont rol Panel Aluminum Filter/Cassette Aluminum Filter Filter Aluminum/Cassette Aluminum Filter Handle Halogen Lamp Main Chimney...
  • Page 18 Preparations of installation: If you have a waste pipe outside, t he cooker hood can be connected using extraction duct (enamel, aluminum, flexible pipe or a fire-resistant mat erial with an inner diameter of 150 mm), see the following picture: Before installation, switch off the unit and unplug the power c ord from the wall socket.
  • Page 19 For inclined panel Model, need to drill 4 x 8mm extra holes & fixing screws & screw plugs before installation. Leave up the cooker hood and hang onto the wall bracket hook. Fix the one-way-valve t o the air outlet of the c ooker hood. Then, attached the exhaust pipe ont o the one-way-valve as shown below.
  • Page 20 Sliding the chimney to adjust the chimney height. When the height you required is reached, then hang the fixing hole to the fixing screws as showed in below pictures: Drill 2×8mm holes to accommodate the plate II. Screw and tighten the plate II onto the wall with two screws provided.
  • Page 21 Sliding the chimney to adjust the chimney height. When the height you required is reached, then fix two pieces of 4x8mm screws onto the hole fixing with plate I as showed in below pictures : Drill 2 x 8mm holes to accommodate the plate II. Screw and t ighten the plate II onto the wall with two screws provided.
  • Page 22: Part 3: How To Use

    Note: Make sure the filter is securely locked. Otherwise, it would loosen and caus e dangerous. When activat ed carbon filter attached, the suction power will be lower. Carbon filters are installed at the rear of the grill and had to be replaced after three months.
  • Page 23: Part 4: Maintenance

    Timer button Time setting, k eep pressing it in stand by mode, into time setting, hour display flashing, press " "or" " for setting. Press " " change to minute setting, press " " or " " for setting, press " "...
  • Page 24: Part 5 : Problem & Solving

    Air circulation is not optimal. Cont act MODENA Service Center. The fan blade is jammed. Light on, but fan does Switch of the unit and Contact MODENA not work. Service Center. The motor is damaged. Light bulb is burn.
  • Page 25: Part 6 : Specification

    Part 7: Specification MODEL CX 9306 CX 9306 W Hood type Wall Wall Stainless + tempered Stainless + tempered Cabinet Material glass glass Color of Cabinet Stainless Stainless Color of Front Panel Black White Motor 1 turbo 1 turbo Lamp...
  • Page 26 MODEL CX 9701 L CX 9301 CX 6301 Hood type Wall Wall Wall Metal and Tempered Stainless, Metal and Stainless, Metal and Cabinet Material glass Tempered Glass Tempered Glass Color of Cabinet Black (L) Stainless Stainless (S) Color of Front Panel Diamond Black (L) Black (L) Black (L)
