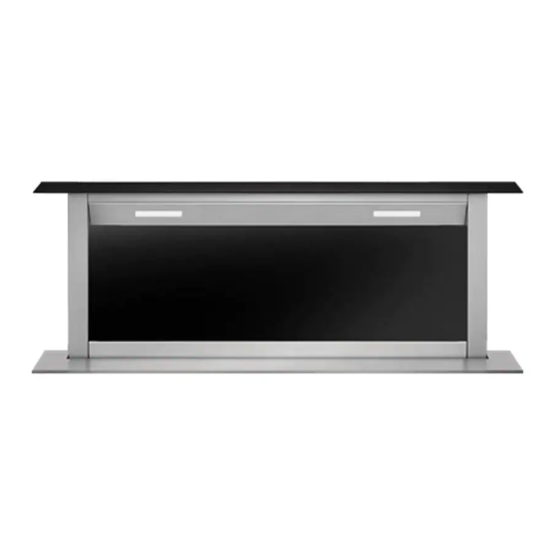

- Page 1 DX Series BUKU PETUNJUK PENGGUNAAN TUDUNG HISAP DAN KARTU GARANSI EXHAUST HOOD MANUAL WARRANTY CARD 01/14...
- Page 3 Buku ini sangat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan produk ini. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi-informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak yang tersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan produk ini.
- Page 4 NOMOR : 20/DJ-ILMEA/MG/V/2000 728 /ILMEA/IX/2003 DAFTAR ISI HLM. Kata Pengantar Bagian 1 : Nama-nama Bagian Bagian 2 : Instalasi Bagian 3 : Cara Penggunaan Bagian 4 : Pemeliharaan Bagian 5 : Masalah & Solusinya Bagian 6 : Spesifikasi Bahasa Indonesia 2...
- Page 5 Bagian 1: Nama-nama Bagian * Gambar adalah gambaran secara umum dan belum tentu sama dengan produk yang anda terima. * Fitur dan kelengkapan tergantung pada tipe produk Kontrol Panel Lampu LED Kaca Filter Aluminium Cassette /Cassette Aluminum Filter Pegangan Filter Aluminium Cassette /Cassette Aluminum Filter Handle Cerobong Bahasa Indonesia 3...
- Page 6 Sebelum menghubungkan unit dengan sumber listrik, pastikan kabel listrik dalam kondisi yang baik. Jika terjadi kerusakan pada kabel listrik , penggantian harus dilakukan oleh tenaga berkompeten atau hubungi Sentra Servis MODENA untuk proses penggantian. Ruangan harus memiliki ventilasi yang baik pada saat tudung hisap digunakan pada kompor berbahan gas atau bahan bakar lainnya.
- Page 7 Persiapan pemasangan: Sebelum pemasangan ke meja atau tempat yang diinginkan, Anda harus mempelajari dimensi detail dari unit ini, hal ini sangat penting agar tidak adanya kesalahan ketika pemasangan. Jika Anda ingin memasang unit menjadi sejajar atau flush dengan kompor, buatlah garis sesuai gambar cut-out dibawah ini, lalu lubangi meja mengikuti bentuk dan ukuran garis yang telah dibuat.
- Page 8 Jika Anda ingin memasang unit ada jarak dengan kompor, buatlah garis sesuai gambar cut-out dibawah ini, lalu lubangi meja mengikuti bentuk dan ukuran garis yang telah dibuat. Masukkan unit kedalam meja yang telah dilubangi dengan hati-hati. Bahasa Indonesia 6...
- Page 9 Pasanglah pondasi kaki atau bracket dengan unit, lalu kencangkan dengan sekrup. Setelah itu sekruplah pondasi kaki atau bracket ke lantai/dasar cabinet agar unit menjadi kokoh. Bahasa Indonesia 7...
- Page 10 Hubungkan power supply dan cerobong pembuangan. Pemasangan cerobong di fungsikan untuk versi buang (ducting) ke luar. Pastikan karbon filter tidak terpasang. Anda bisa memilih untuk pemasangan cerobong dan power supply bisa dilakukan dari arah kanan atau kiri, pastikan salah satu lubang tertutup dengan plat segi empat yang telah disediakan. Untuk memasang filter grease , lepaslah kaca terlebih dahulu seperti gambar berikut.
- Page 11 Setelah itu pasanglah filter grease dan pastikan sudah terpasang dengan baik, untuk melepasnya tekan kunci pengait dan menariknya ke bawah. Instalasi dengan Sistim Resirkulasi Penggunaan filter karbon aktif. Jika Anda tidak memiliki saluran udara ke luar , pipa pembuangan tidak diperlukan pada saat instalasi.
- Page 12 Bagian 3: Cara Penggunaan KETERANGAN UNTUK PANEL KONTROL LAYAR SENTUH 1. Tombol untuk mengaktifkan/mematikan lampu. 2. Tombol untuk menurunkan kecepatan kipas. Display digital. 4. Tombol untuk menaikkan kecepatan kipas. 5 .Tombol untuk menaikkan/menurunkan unit. Hubungkan steker unit dengan stop kontak listrik. Tekan tombol selama 1.5 detik untuk menaikkan unit.
- Page 13 Bagian 4: Pemeliharaan Tudung hisap MODENA dirancang secara khusus untuk pemakaian jangka waktu panjang sehingga tidak memerlukan perawatan yang rumit. Namun, ada beberapa hal yang dianjurkan untuk merawat tudung hisap Anda agar kualitasnya tetap terjaga.
- Page 14 Motor berhenti Alat pengaman untuk suhu yang Sirkulasi udara tidak berjalan bekerja setelah tinggi dalam keadaan aktif. dengan baik. beberapa saat. Hubungi Service Center MODENA. Kipas macet Lampu menyala, Matikan unit dan perbaikan harus. tapi kipas tidak Hubungi Service Center berfungsi.
- Page 15 Bagian 6: Spesifikasi EXHAUST HOOD Avanzare – DX 9907 Fitur Utama Jenis Down Draft Bahan Kabinet Stainless + tempered glass Warna Kabinet Stainless (S) Warna Panel Depan Diamond Black Motor 1 Turbo Lampu 2 LED Kontrol Touch Control Tingkat Kecepatan Display Clock &...
- Page 17 MODENA HOOD INSTRUCTION AND GUIDE TO USING Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
- Page 18 CONTENTS PAGE Introduction Part 1 : Name of Parts Part 2 : Installation Part 3 : How to Use Part 4 : Maintenance Part 5 : Problem & Solving Part 6 : Specification English 15...
- Page 19 Part 1: Name of Parts * The image is a general overview and is not necessarily the same as the product you receive. * Features and completeness depends on the type of products Control Panel LED Lamp Glass Cassette Aluminum Filter Cassette Aluminum Filter Handle Chimney English 16...
- Page 20 MODENA Service Center for replacement process. The room should have good ventilation during the use of cooker hood on gas stoves or other fuels.
- Page 21 Preparations of installation: Before installing the unit to the cooking counter/cabinet, you have to learn the dimension details of this unit, it is very important to avoid any mistakes during the installation. If you want to install into flush mode (aligned with the stove), draw a line in accordance to the following cut-out image, then make a hole on cooking counter/cabinet according to the shape and size of the lines that have been made.
- Page 22 If you want to install into standard mode (there us distance between unit and Hob), draw a line in accordance to the following cut-out image, then make a hole on cooking counter/cabinet according to the shape and size of the lines that have been made. Insert the unit into the cooking counter with care.
- Page 23 Attach the bracket to the unit and tighten using screws. Then tighten the bracket to the floor/counter base using screws. English 20...
- Page 24 Connect the exhaust chimney, chimney installation performed for ducting version. Make sure the carbon filter is not installed. Then connect the power supply. Installation of chimney and power supply can be selected from the right or the left, make sure one of the holes closed with a rectangular plate that has been provided.
- Page 25 Then install the grease filter and make sure it is properly installed, press the lock to remove the hook and pull it downward. Recirculating System Instalation. The use of activated carbon filter. If the kitchen does not have any air ducting to the outside, the discharge pipe is not required during installation.
- Page 26 Part 3: How to Use TOUCH CONTROL PANEL This button is used to turn on/off the lamp. this button is used to decrease speed level. Digital display. This button is used to increase speed level. This button is used to raise or lower the unit. Connect the plug to the power outlet.
- Page 27 Part 4: Maintenance MODENA cooker hood specifically designed for long term use so that it does not require complicated maintenance. However, there are some things that are recommended to take care of your cooker hood so that the quality is maintained.
- Page 28 Part 5: Problem & Solving Please perform checking procedure on the following things before contacting MODENA service center when troubleshooting occurs: PROBLEM CAUSE SOLUTION Clean the aluminum filter, dry it and Reduced suction Dirty aluminum / acrylic filter place it back on the vent hood.
- Page 29 Part 6: Spesification EXHAUST HOOD Avanzare – DX 9907 Main features Hood type Down Draft Cabinet Material Stainless + tempered glass Color of Cabinet Stainless (S) Color of Front Panel Diamond Black Motor 1 Turbo Lamp 2 LED Control Touch Control Speed levels Display Clock &...
