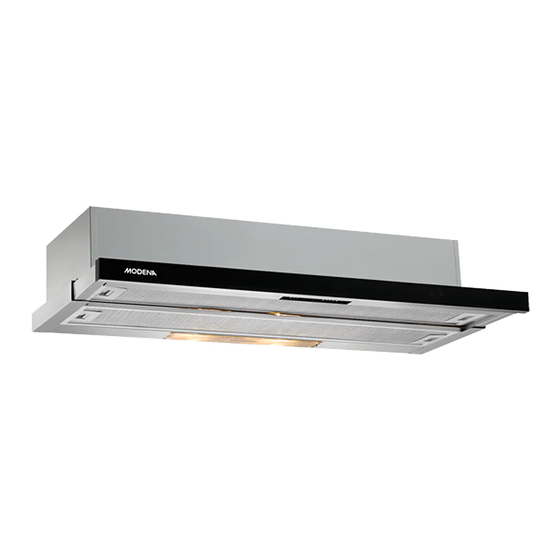

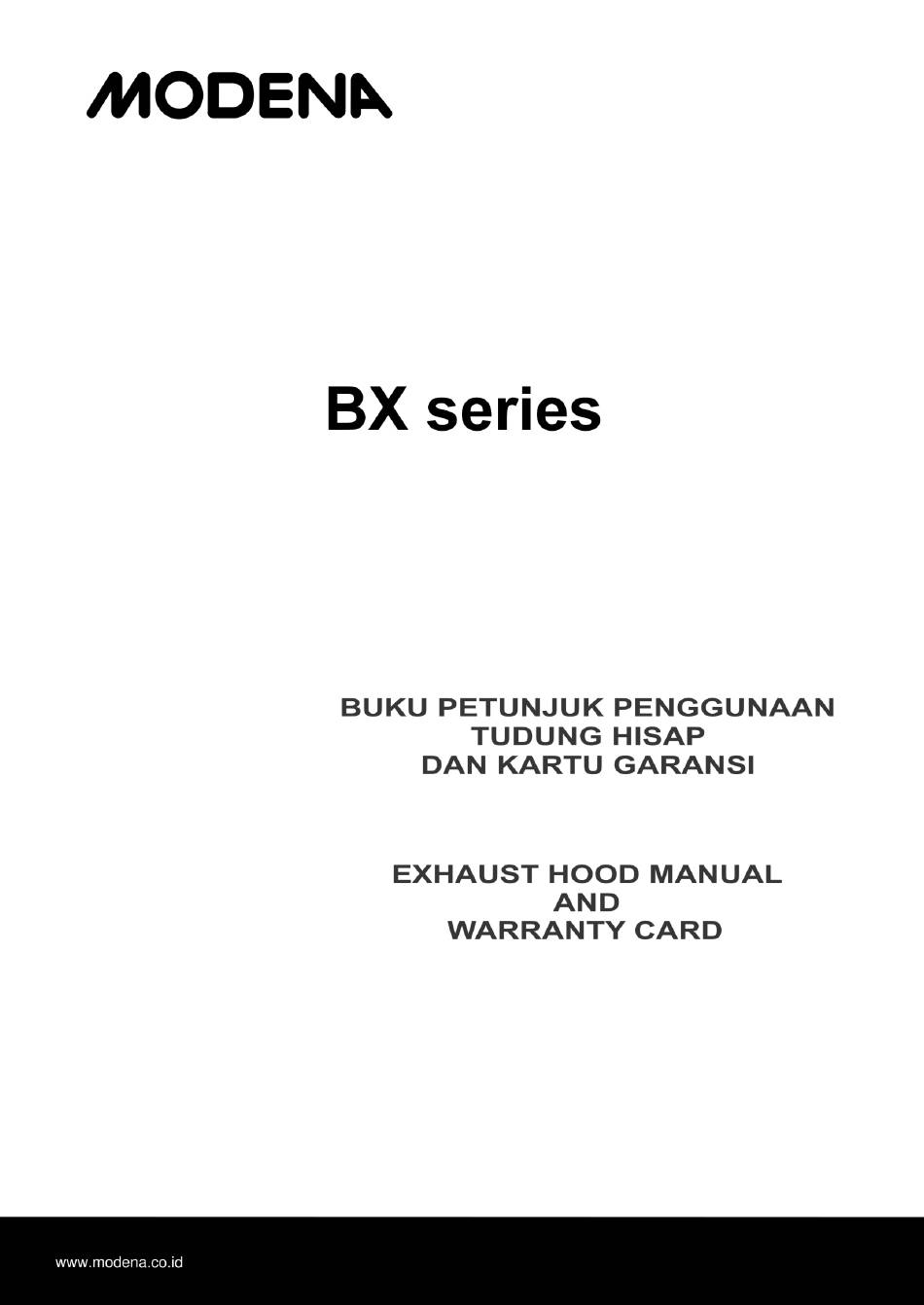

- Page 1 2016 Bahasa Indonesia 1...
- Page 2 Buku ini sangat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan produk ini. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi- informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kont ak yang tersedia bila ada hal-hal lain yang ingin ditany akan berkaitan dengan produk ini.
- Page 3 NOMOR : 20/DJ-ILMEA/MG/V/2000 728 /ILMEA/IX/2003 DAFT AR ISI HLM. Kata Pengantar Bagian 1 : Nama-nama Bagian Bagian 2 : Instalasi Bagian 3 : Cara Penggunaan Bagian 4 : Pemeliharaan Bagian 5 : Masalah & Solusinya Bagian 6 : Spesifikasi Bahasa Indonesia 3...
- Page 4 Bagian 1: Nama-nama Bagian Filter aluminium / BX 6603 / BX 9603 Cassette aluminum filter Lampu Panel kontrol Filter aluminium / BX 6503 Cassette aluminum filter Lampu Panel kontrol * Gambar adalah gambaran secara umum dan belum tentu sama dengan produk yang anda terima.
- Page 5 5. Lalu gunakan aksesoris adaptor di lubang aliran keluaran udara, pasang 2 buah sekrup dari bagian dalam tudung hisap, lalu kencangkan sekrup untuk mengencangkantudung hisap pada dinding. Pemasangan BX 9603 dan BX 6603 pada lemari dapur. 1. Buatlah lubang tanam pada bagian lemari dapur. Ukuran...
- Page 6 6. Sambungkan saluran pembuangan udara pada lubang pembuangan udara yang terdapat di unit. CARA KERJA Tudung hisap MODENA mempunyai 2 (dua) versi cara kerja yaitu : Sistim DUCTING : Pada versi ini, tudung hisap bekerja dengan menghisap asap/aroma masakan yang kemudian asap tersebut dibuang keluar melalui saluran pembuangan.
- Page 7 Bagian 3: Cara Penggunaan Hubungkan kabel power dengan stop kontak listrik. Untuk menyalakan atau mematikan tudung hisap sert a lampu tudung hisap dapat dengan cara mengeser tombol pengatur kecepatan motor dan tombol penyalaan lampu seperti pada gambar di bawah ini. Kontrol untuk lampu Posisi untuk mematikan lampu Posisi untuk mematikan lampu...
- Page 8 Filter Aluminium : Dengan kondisi pemakaian yang rutin, sebaiknya filter alumimium dibersihkan setiap 10 – 15 hari sekali dengan cara merendam filter di dalam air sabun dengan menggunakan baskom/bak selama 1 jam (lihat gambar) dan gunakan sikat yang halus untuk membersihkannya, kemudian keringkan filter sampai benar-benar kering sebelum memasangnya kembali.
- Page 9 Bagian 6: Spesifikasi MODEL BX 9603 BX 6603 BX 6503 Jenis Built-in slide out Built-in slide out Built-in under top Bahan kabinet Metal + glass Metal + glass Metal Warna kabinet Silver Silver Silver Warna panel depan Hitam Hitam Stainless...
-
Page 11: Introduction
We also provide a customer care service for MODE NA users as well as other support information on our official website www.modena.co.id. Please contact us if you have other questions regarding the this product. Enjoy your daily activities, we hope that our products may provide the best services to your family . -
Page 12: Table Of Contents
CONTENTS PAGE Introduction Part 1 : Name of Parts Part 2 : Installation Part 3 : How to Use Part 4 : Maintenance Part 5 : Problem & Solving Part 6 : Specification English 10... -
Page 13: Part 1 : Name Of Parts
Part 1: Name of Parts BX 6603 / BX 9603 Aluminum Filter / Cassette Aluminum Filter Lamp Cont rol Panel Aluminum Filter / BX 6503 Cassette Aluminum Filter Lamp Cont rol Panel * The image is a general overview and is not necessarily the same as the product you receive. - Page 14 3. Cover again the aluminum filter. INSTALATION OF EXHAUST HOOD Installation BX 9603 and BX 6603 on the wall. 1. Drill four (4) Ø 8mm holes in a suitable place according to the centre distance of the mounting points at the back of the unit.
- Page 15 Installation BX 6503 on the kitchen cabinet. 1. Make a hole in the kitchen cabinet. The size of t he hole for the exhaust hood should be proportional to the product to be installed (see placing hole size specifications table). 2.
-
Page 16: Part 3: How To Use
Part 3: How to Use Connect the power cord with an electrical outlet. Slide or press the motor speed regulator button and light switch to turn vent hood on or off as shown in the following picture. Kontrol untuk lampu This posisiton to switch-off the light This posisiton to switch-on the light Kontrol untuk motor... -
Page 17: Part 5 : Problem & Solving
Dirty carbon filter Replace the carbon filter with a new one. Motor fan Broken motor coil Cont act MODENA Service Center malfunctioning The vent hood is installed too close Motor stops working Safety thermal regulator is to the stove. -
Page 18: Part 6 : Specification
Part 6: Specification MODEL BX 9603 BX 6603 BX 6503 Type Built-in slide out Built-in slide out Built-in under top Material of cabinet Metal + glass Metal + glass Metal Color of cabinet Silver Silver Silver Color of front panel...
