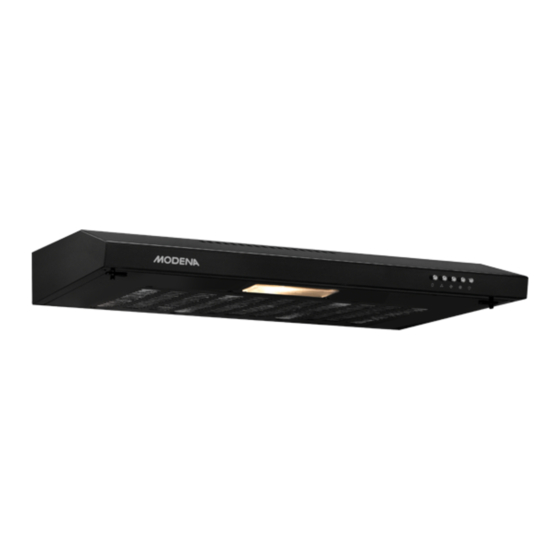

Summary of Contents for Modena PX Series

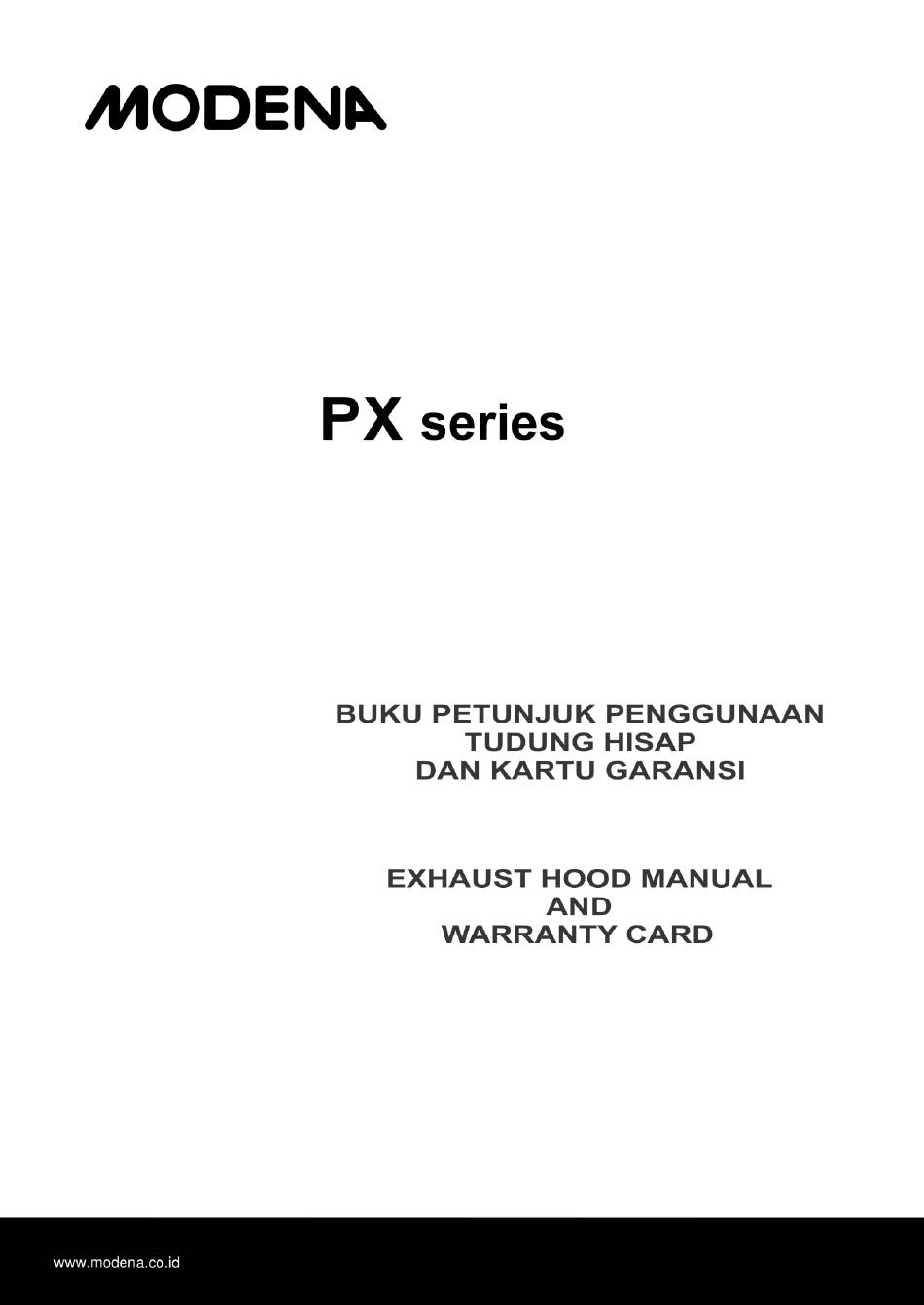

- Page 1 2016 Bahasa Indonesia 1...
- Page 2 Buku ini sangat disarank an untuk mudah dijangkau oleh siapapun yang akan menggunakan tudung hisap. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi- informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kont ak yang tersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan tudung hisap.
- Page 3 NOMOR : 20/DJ-ILMEA/MG/V/2000 728 /ILMEA/IX/2003 DAFT AR ISI HLM. Kata Pengantar Bagian 1 : Nama-Nama Bagian Bagian 2 : Instalasi Bagian 3 : Cara Penggunaan Bagian 4 : Pemeliharaan Bagian 5 : Masalah & Solusinya Bagian 6 : Spesifikasi Bahasa Indonesia 3...
- Page 4 Bagian 1: Nama-Nama Bagian * Gambar adalah gambaran secara umum dan belum tentu sama dengan produk yang anda terima. * Fitur dan kelengkapan tergantung pada tipe produk. Panel kontrol Kait pengunci Lampu Metal filter Knop pengatur arah aliran udara Motor Karbon filter mat Acrylic filter Bagian 2:...
- Page 5 Sebelum menghubungkan unit dengan sumber listrik, pastikan kabel listrik dalam kondisi yang baik. Jika terjadi kerusakan pada kabel listrik , penggantian harus dilakukan oleh tenaga berkompeten atau hubungi Sentra S ervis MODE NA untuk proses penggantian. Ruangan harus memiliki ventilasi yang baik pada saat tudung hisap digunakan pada kompor berbahan gas atau bahan bakar lainnya.
- Page 6 Pemasangan TUDUNG HIS AP (slim hood) Tudung hisap dapat dipasang pada dinding bet on (tembok) at au pada bagian bawah dinding lemari kitchen set. Pemasangan pada dinding beton (tembok) Buatlah garis tengah pada dinding di mana akan ditempatkan tudung hisap. Tempelkan template untuk mengebor pada dinding.
- Page 7 Outlet pers egi panjang unt uk ventilasi horizontal tidak disertakan. Pengaturan ventilasi udara Tudung hisap MODENA mempunyai 2 (dua) versi cara kerja yaitu : A. Sistem DUCTING/E XHAUS T : Pada versi ini, tudung his ap bekerja dengan menghisap asap/aroma masakan yang kemudian asap tersebut dibuang keluar melalui saluran pembuangan.
- Page 8 Bagian 3: Cara Penggunaan Hubungkan steker dengan stop kontak listrik. Untuk menyalakan atau mematikan tudung his ap serta lampu tudung hisap dapat dengan cara menggeser atau menekan tombol pengatur kecepatan motor dan tombol penyalaan lampu seperti pada gambar di bawah ini. Catatan: Untuk pengaturan kecepatan mot or tudung hisap disesuaikan dengan ketebalan asap/ uap yang timbul ketika memasak.
- Page 9 II. Perawatan Bulanan untuk Grease Filter PENTING: Bersihkan filter dapat menc egah resiko terbakar. Filter menangkap minyak, asap dan debu sehingga filter sec ara langsung mempengaruhi efisiensi dari tudung hisap. Jika tidak dibersihkan, sisa minyak (berpotensi mudah terbakar) ak an menumpuk pada filter. Bersihkan dengan deterjen pembersih rumah tangga.
- Page 10 Bagian 6: Spesifikasi MODEL PX 9002 PX 9012 SS PX 9012 V Jenis Slim hood Slim hood Slim hood Bahan kabinet Metal + Acrylic Stainless Metal Warna kabinet Hitam Stainless Silver Warna panel depan Hitam Stainless Silver Jumlah Motor Lampu 1 Bulb 1 Bulb 1 Bulb...
- Page 12 This manual is recommended for use by any one who operat es the hood. We also provide a customer care service for MODE NA users as well as other support information on our official website www.modena.co.id. Please contact us if you have other questions regarding the hood.
-
Page 13: Table Of Contents
CONTENTS PAGE Introduction Part 1 : Name of Parts Part 2 : Installation Part 3 : How to Use Part 4 : Maintenance Part 5 : Problem & Solving Part 6 : Specification English 11... -
Page 14: Part 1: Name Of Parts
Part 1: Name of Parts * The image is a general overview and is not necessarily the same as the product you receive. * Features and completeness depends on the type of products. Control panel Lock latch Light Metal filter Air flow direction regulator knob Motor Carbon filter mat... - Page 15 Keep your kitchen remains good circulation. Before connecting the unit to a power source, make sure the power cord is in good shape. If there is damage to the power cord, the replacement must be performed by qualified personnel or contact the MODE NA Service Center for replacement process.
- Page 16 Hood Installation (slim hood) Cook er hood can be installed on a concrete wall or on the bottom of the kitchen set cabinet wall. Installing on a concrete wall Make a center line on the wall where it will be placed in the cooker hood. Attach the templat e to drill the wall.
- Page 17 Please note when doing installation. Open the cover of the outlet at its top to apply vertical ventilation system. See Fig. A. Meanwhile, applying the horizontal ventilation system can be done by removing the cover on the outgoing airways on the back of the unit. See Fig.B.
-
Page 18: Part 3: How To Use
Part 3: How to Use Connect the plug to the power outlet. Turning on or turning off the cooker hood and cooker hood lights can be done by sliding or pressing a motor speed regulator button and the lighting button as shown below. Note: The setting of the cooker hood motor speed is adjusted to the t hickness of the smoke / steam that arises when cooking. - Page 19 The vent hood is installed too close to Motor stop working the stove. Safety thermal regulator is active. after a while. Air circulation is not optimal. Cont act MODENA Service Center. The fan blade is jammed. Light on, but fan Switch of the unit Contact does not work.
-
Page 20: Part 6: Specification
Part 6: Specification MODEL PX 9002 PX 9012 SS PX 9012 V Type Slim hood Slim hood Slim hood Cabinet Material Metal + Acrylic Stainless steel Metal Color of Cabinet Black Stainless Silver Color of Front Panel Black Stainless Silver Motor Lamp 1 Bulb...
