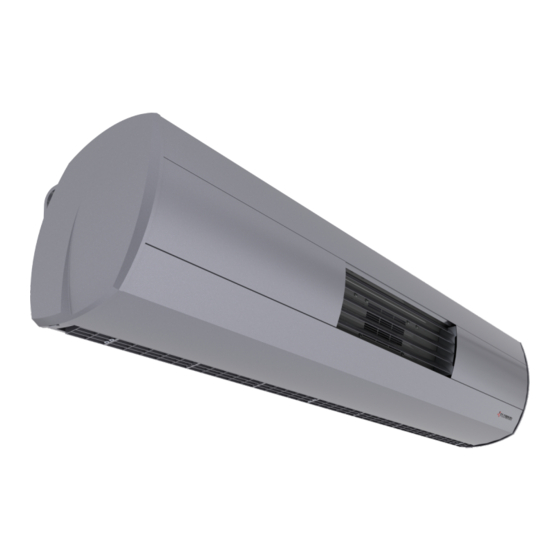

- Page 1 ELIS DUO | W 100 | W 200 | E 100 DTR ELIS DUO 2017.03.27/EN/PL TECHNISCHE DOCUMENTATIE GEBRUIKSAANWIJZING ELiS TECHNICAL DOCUMENTATION ELIS DUO OPERATION MANUAL...
-
Page 2: Table Of Contents
Hartelijk dank voor uw keuze voor het ELiS-luchtgordijn. Thank you for purchasing the ELiS curtain. Deze gebruiksaanwijzing is uitgegeven door FLOWAIR. De fabrikant behoudt zich het recht voor This operation manual has been issued by the FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. -
Page 3: Algemene Informatie
2,5 m, bereik van verwarmingselement 8 m; 2,5m, unit heater range 8m; ELiS DUO-W-200 luchtgordijn luchtverwarmer: ELIS DUO-W-200 – Air Curtain - Fan Heater: air curtain range luchtgordijnbereik 2,5 m, bereik van verwarmingselement 8 m; 2,5m, unit heater range 8m; www.flowair.com |3... -
Page 4: Technische Gegevens
– outlet of air curtain PA6GF30, RAL 7016 or 9003 § Beugels - staal, RAL 9007 of 9003 (als optie) § Brackets – steel, RAL 9007 or 9003 (optional) * ELiS DUO-W-200 uitsluitend leverbaar in wit, RAL 9010 * ELiS DUO-W-200 only in white color RAL 9010 _______________________________________________________________________________________________ | www.flowair.com... -
Page 5: Afmetingen
, at the distance of 3 m apart of the unit. 2.4. LUCHTHOEVEELHEID 2.4. AIR VOLUME DUO-W-100; DUO-E-100 DUO-W-200 Stand Luchtgordijn / Luchtverwarmer / Luchtgordijn / Luchtverwarmer / / Step Air curtain Fan heater Air curtain Fan heater 3000 1400m 700m 2250 1100m 550m 1700 800m 400m www.flowair.com |5... -
Page 6: Nomogram Van De Luchtstroomsnelheid
1 / step 1 stand 2 / step 2 stand 3 / step 3 ELiS DUO-luchtverwarmer / ELIS DUO Fan heater afstand van uitlaat [m] / distance from outlet [m] stand 1 / step 1 stand 2 / step 2 stand 3 / step 3 _______________________________________________________________________________________________ | www.flowair.com... -
Page 7: Warmtegegevens
Tp2 – outlet air temperature Tw1 - inlaatwatertemperatuur Tw1 – inlet water temperature Tw2 - uitlaatwatertemperatuur Tw2 – outlet water temperature Qw - waterstroming in de warmtewisselaar Qw – heating water stream Δpw - waterdrukval in de warmtewisselaar Δpw – water pressure www.flowair.com |7... -
Page 8: Elis Duo-W-200
Tp2 – outlet air temperature Tw1 - inlaatwatertemperatuur Tw1 – inlet water temperature Tw2 - uitlaatwatertemperatuur Tw2 – outlet water temperature Qw - waterstroming in de warmtewisselaar Qw – heating water stream Δpw - waterdrukval in de warmtewisselaar Δpw – water pressure _______________________________________________________________________________________________ | www.flowair.com... -
Page 9: Installatie
(like is shown below), all electrical conntection rechterzijde (zie onder). Alle elektrische aansluitingen moeten should be done before installing following curtain. zijn gemaakt voor de volgende unit wordt gemonteerd. 4.1. AANBEVELING VOOR MONTAGE-AFSTANDEN 4.1. RECOMMENDATION OF MONTAGE DISTANCES www.flowair.com |9... -
Page 10: Montage Draadstangen Onder Het Plafond
While mounting curtains under the ceiling, 4 rods M8 should be moeten de 4st M8-draadstangen ten minste 20 mm worden screwed minimum 20 mm deep. ingeschroefd. 4.3. MONTAGE AAN DE WAND MET BEUGELS 4.3. MOUNTING ON THE WALLS BY THE BRACKETS _______________________________________________________________________________________________ | www.flowair.com... -
Page 11: Beugels
Ž 4 x double threaded screw (M8)* 4 x vulring (M8)* 4 x washer (M8)* 4x moer (M8)* 4 x nut (M8)* ‘ 4x imbusbout (M8) ‘ 4 x allen screw (M8) * niet meegeleverd * not included www.flowair.com |11... -
Page 12: Installatiestappen
4.5. INSTALLATIESTAPPEN 4.5. STAGES OF INSTALATION ELIS DUO; DUO 2 _______________________________________________________________________________________________ | www.flowair.com... -
Page 13: Regelsysteem
2-3wegklep met § Control up to 5 unit by one panel; motor*, deurschakelaar*; § Connect to BMS or System FLOWAIR. § Regeling van max. 5 units met een paneel; Aansluiting op GBS- of FLOWAIR-system. § *Optional equipment. -
Page 14: Aansluitinstructie
Demonteer voor het aansluiten van luchtgordijn ELiS DUO While connecting ELiS DUO dismount left side panel and left het paneel links en het paneel linksvoor. De bekabeling front panel, cables protract by glands. moet door wartels worden geleid. _______________________________________________________________________________________________ | www.flowair.com... -
Page 15: Drv-Regelsysteem
Ž Deurschakelaar (alleen luchtgordijn); Valve actuator connector ELIS-DUO-W; connector klepmotor ELiS-DUO-W; heaters contactor connector ELiS-DUO-E; connector verwarmingselementcontact ELiS-DUO-E; MASTER-SLAVE connectors; MASTER-SLAVE-connectors; ‘ T-box; ‘ T-box; ’ BMS system connection; ’ Aansluiten op GBS; “ PT-1000 temperature sensor; www.flowair.com |15... -
Page 16: Regeling Ts- Elis Duo-W Elektrische Schema's
) of Heater plate) SRQ (3-aderig, 3 x 0,75mm ) (Moeten worden aangesloten Fan Heater step switch with thermostat op de luchtverwarmer DRV print) TS (OMY 5x0,5mm Standenschakelaar met thermostaat voor luchtverwarmer TS (5-aderig, 5 x 0,5mm _______________________________________________________________________________________________ | www.flowair.com... -
Page 17: Regeling Ts- Elis Duo-E Elektrische Schema's
Standenschakelaar met thermostaat TS voor (OMY 5x0,5mm luchtverwarmer (5-aderig, 5 x 0,5 mm LET OP: ATTENTION: Telkens wanneer het systeem wordt uitgeschakeld Each time the device is switched off the heaters are worden verwarmingselementen seconden being cooled for next 15 seconds nagekoeld. www.flowair.com |17... -
Page 18: Regeling T-Box - Elis Duo-W Elektrische Schema's
- contact gesloten) (2-aderig, 2 x 0,5 door opened – contacts closed) (OMY 2x0,5mm LET OP: ATTENTION: Telkens wanneer het systeem wordt uitgeschakeld Each time the device is switched off the heaters are worden verwarmingselementen seconden being cooled for next 15 seconds nagekoeld. _______________________________________________________________________________________________ | www.flowair.com... -
Page 19: Regelsysteem - Communicatie Tussen Master En Slave
1. To DRV pcb board(in case of work without T-box): Naar DRV-printplaat (zonder T-box): Naam / Name Omschrijving / Description Fysieke laag / Physical layer RS485 Protocol / Protocol MODBUS-RTU Baudrate / Baud rate 38400 [bps] Pariteit / Parity Even Databits / Data bits Stopbits / STOP bits www.flowair.com |19... -
Page 20: Regelsysteem - Drv-Modules In Serie
When connecting DRV modules to the T-box controller or BMS, you have to binary set addresses on each (each DRV must have individual address) DRV module by DIP-switch SW1. To address modules check if the power supply is turned off, than set then the addresses as shown in the table, than turn on the power supply . _______________________________________________________________________________________________ | www.flowair.com... -
Page 21: Monteren Van De Deurschakelaar
§ Starting the device without connecting the ground § Het is niet toegestaan om de unit op te starten zonder dat conductor is forbidden. de aarding aangesloten is. www.flowair.com |21... -
Page 22: Richtlijnen Voor Het Aansluiten Van Leidingen
In case water is drained from the device for a longer luchtgordijn ter opslag wordt bewaard, moeten de buizen period of time, the exchanger tubes should be emptied van de warmtewisselaar worden afgetapt en met perslucht with compressed air. doorgespoten. Denk hierbij aan tijdelijke demontage van het luchtgordijn. _______________________________________________________________________________________________ | www.flowair.com... -
Page 23: Vervangen Van De Filters
§ Het is niet toegestaan om voor het reinigen van de warmtewisselaar water scherpe voorwerpen gebruiken. Other installed equipment does not need to be cleaned. § www.flowair.com |23 § Alle andere componenten van de unit zijn onderhoudsvrij. -
Page 24: Service
