Alarm Board Layout/ 报警板布局 / 報警板佈局
4.1
The layout and detailed specification of the alarm board are given below:
报警板布局和详细规格如下图所示：
報警板佈局和詳細規格如下圖所示：

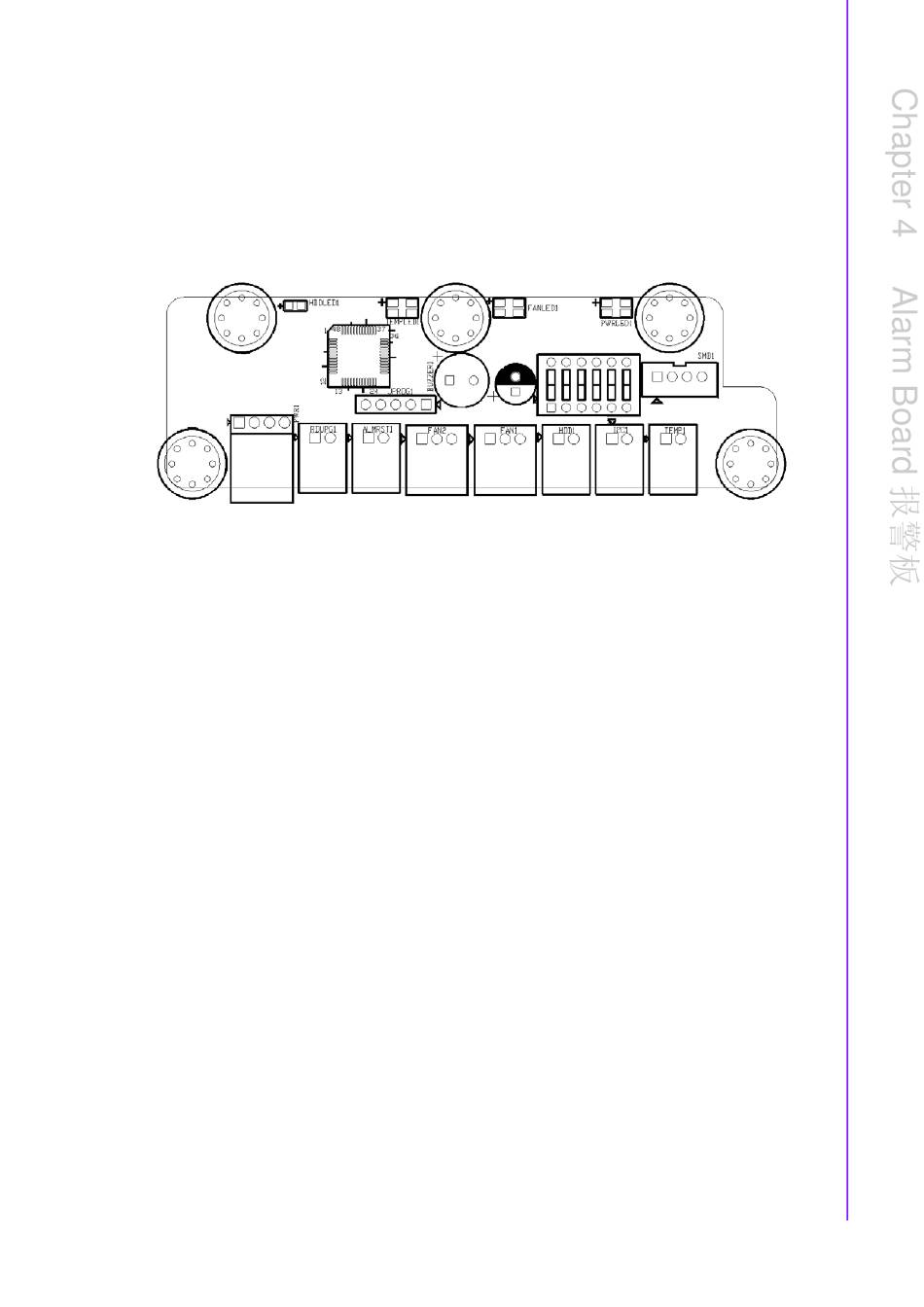

Figure 4.1 Alarm board layout/ 报警板布局 / 報警板佈局
Alarm Board Specifications/ 报警板规格 / 報警板規格
4.2
Input Power: +5V, +12V
Input Signals:

Two fan connectors

One 'thermal sensor' connector

One 'power good' (redundant power) input

One 'alarm reset' input

One 'Hard Disk LED' connector (connect from CPU card / motherboard)
2

One I C connector

One SMBus connector
Output Signals:

Four LEDs

One 'buzzer' output
输入电源：+5 V、+12 V
输入信号：

2 个风扇接口

1 个 " 热传感器 " 接口

1 个 " 电源良好 " （冗余电源）输入接口

1 个 " 报警复位 " 输入接口

1 个 "HDD LED 指示灯 " 接口 （连接 CPU 卡 / 母板）
 1 个 I2C 接口

1 个 SMBus 接口
输出信号：
 4 个 LED 指示灯
