Abschließende Tätigkeiten

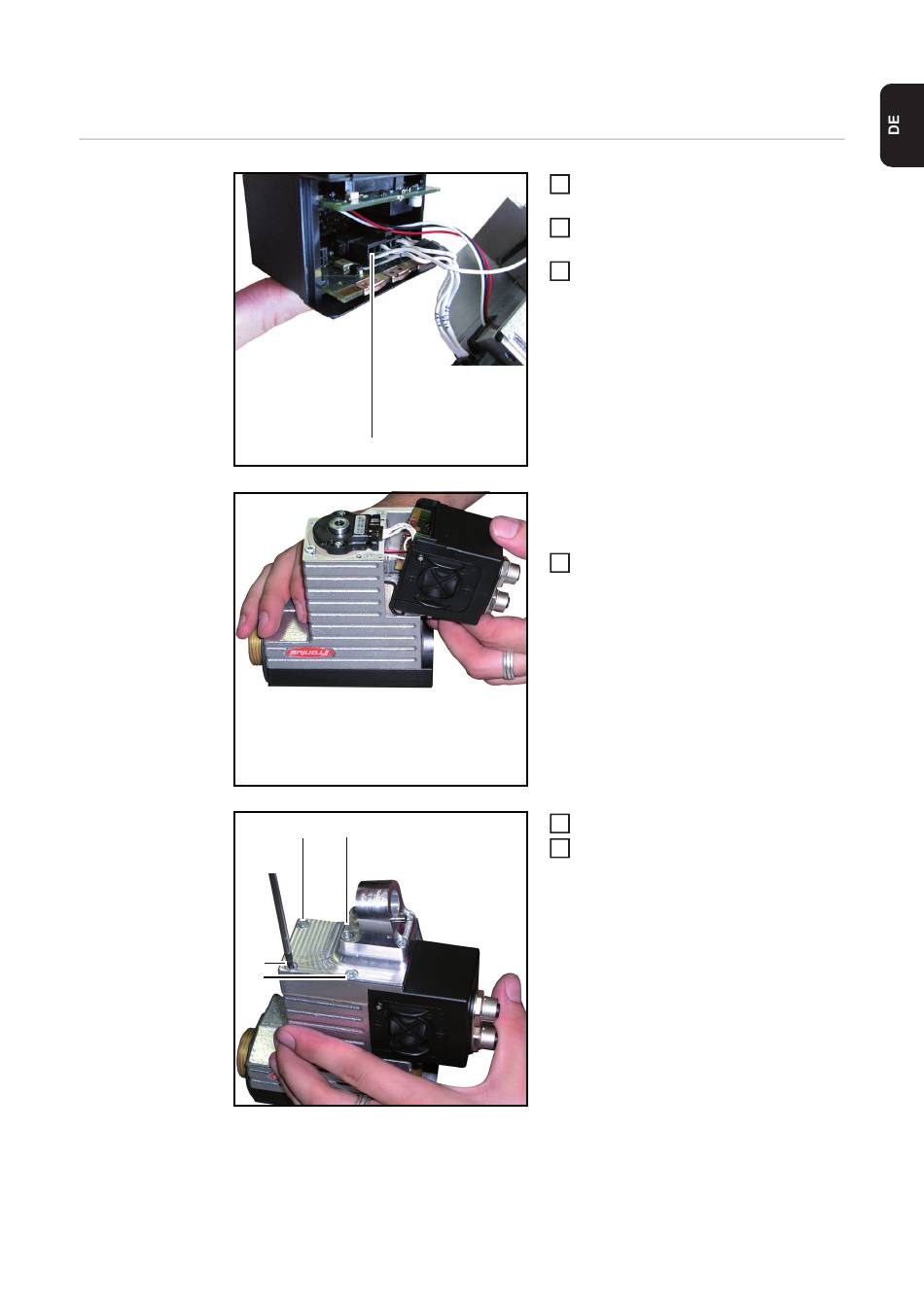

Antriebseinheit
zusammenbauen
(2)
(2)
(1)
(2)
(2)
Stecker (1) an Print RDIO 30 A anste-
1
cken
Adapter ENCODER von Antriebsein-
2
heit abschließen
Adapter MOTOR von Elektronik-Box
3
abschließen
WICHTIG! Darauf achten, dass sich die
Moosgummi-Dichtung in der Nut für die
Elektronik-Box befindet.
Elektronik-Box auf Antriebseinheit auf-
4
setzen
Bodenplatte aufsetzen
5
Bodenplatte mit 4 Schrauben (2) an
6
der Antriebseinheit festschrauben
- Schrauben diagonal festschrau-
ben
- Anzugsmoment = 3 Nm
15
