Bedienelemente und Anschlüsse
Bedienelemente
und Anschlüsse

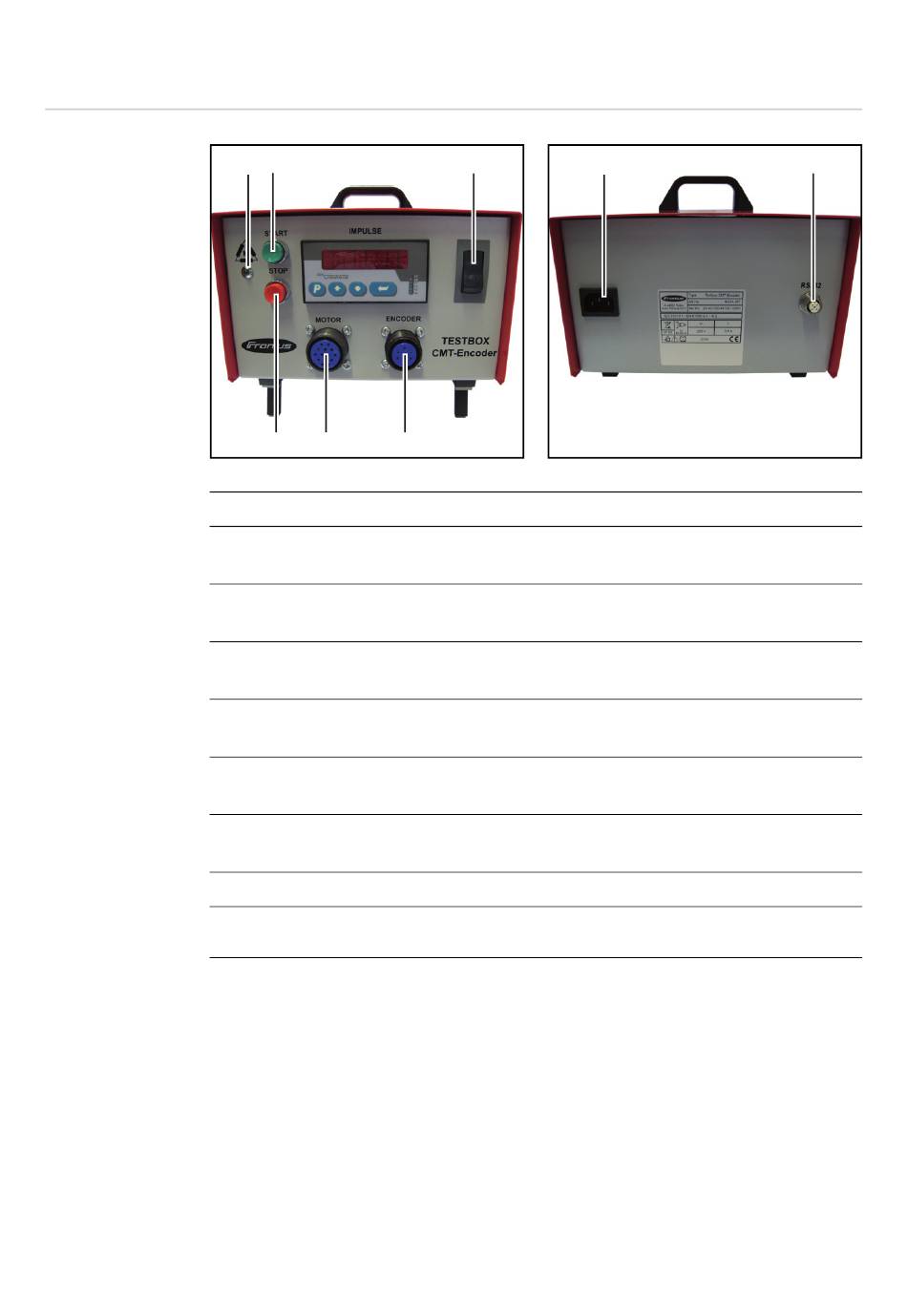

Vorderseite Testbox
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
8
(1) (2)
(6) (5) (4)
Funktion
Kontroll-Leuchte MOTOR WINDING OK
leuchtet, wenn die Motorwicklungen der Antriebseinheit richtig bestromt werden
Taste START
startet das Bestromen des Motors der Antriebseinheit
Netzschalter
zum Ein- und Ausschalten der Testbox
Anschluss ENCODER
zum Verbinden der Testbox mit dem Encoder der Antriebseinheit
Anschluss MOTOR
zum Verbinden der Testbox mit dem Motor der Antriebseinheit
Taste STOPP
beendet das Bestromen des Motors der Antriebseinheit
Anschluss Netzkabel
Anschluss Update
für Software-Updates
(3) (7)
Rückseite Testbox
(8)
