Encoder austauschen

Antriebseinheit
vorbereiten
10
(1+2) (3) (2)
(1+2) (2)
(4)

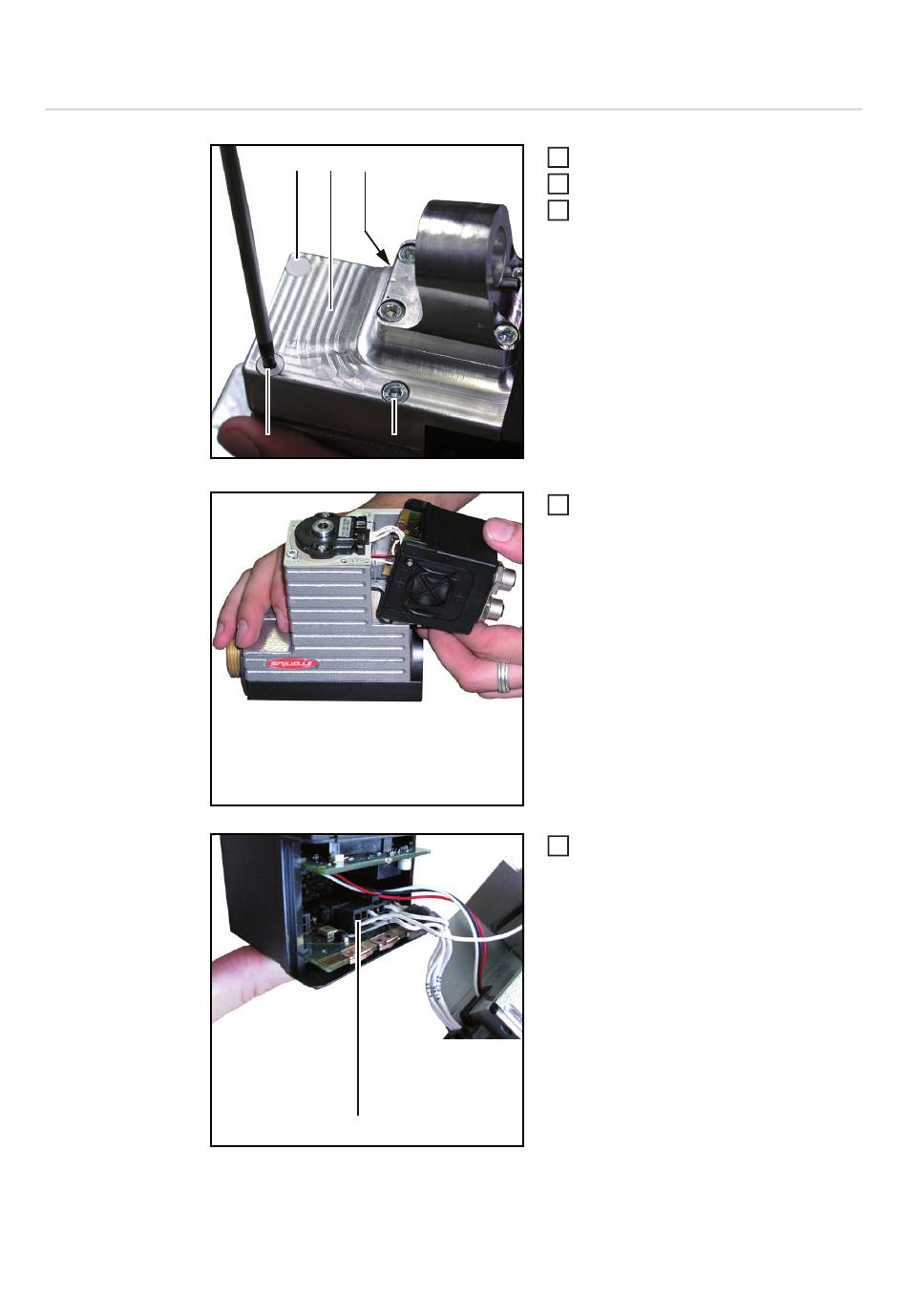

2 Versiegelungen (1) durchstechen
1
4 Schrauben (2) lösen
2
Bodenplatte (3) mit leicht ruckenden
3
Bewegungen abnehmen
WICHTIG! Falls vorhanden, muss die
Flachdichtung am Motorgehäuse verblei-
ben.
Elektronik-Box nach hinten aus der Nut
4
ziehen
Stecker (4) von Print RDIO 30 A abste-
5
cken
