Encoder einstellen

Testbox mit An-
triebseinheit ver-
binden
Encoder einstel-
len
12
(1) (2) (3)
(3)

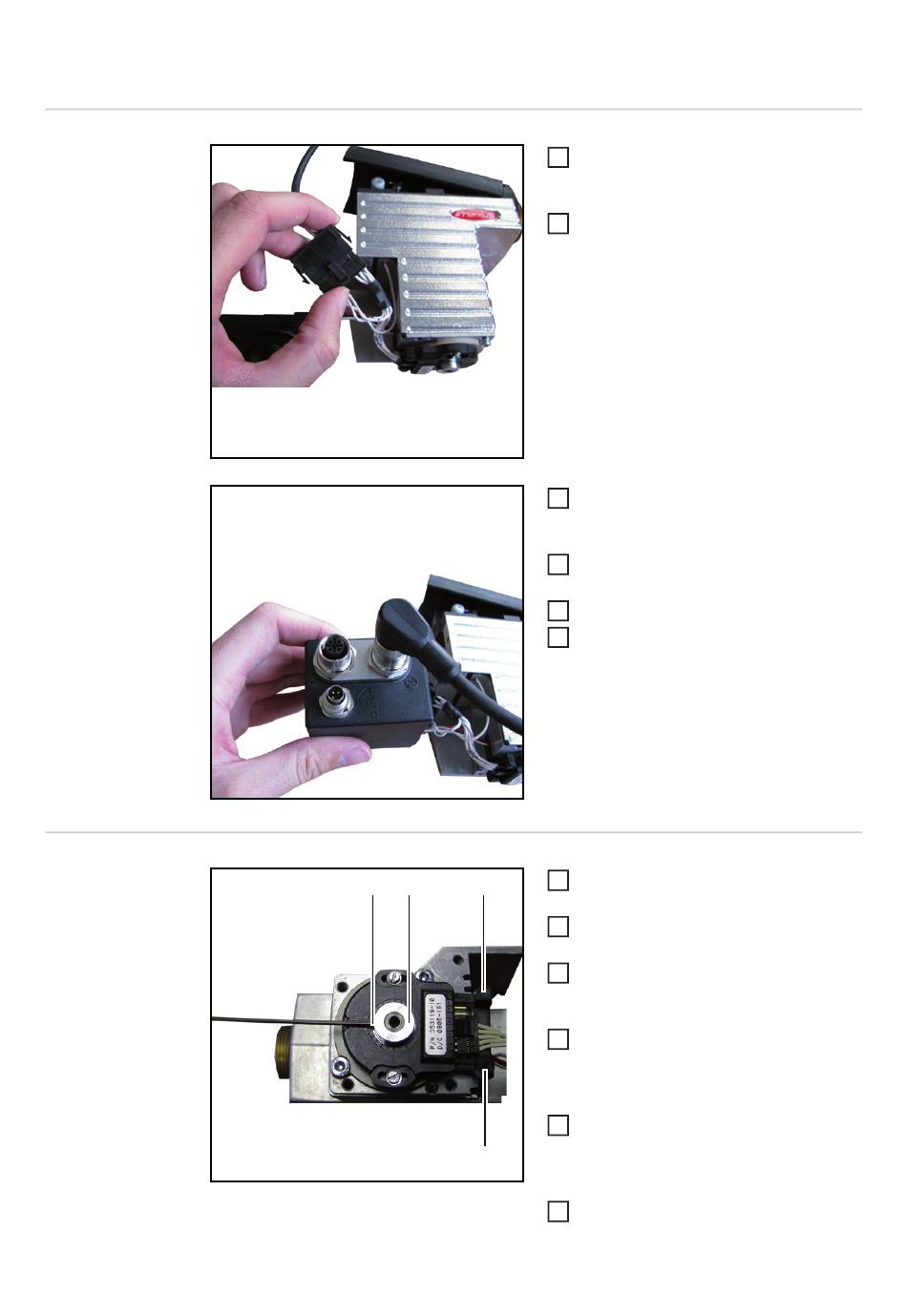

Adapter ENCODER an Anschluss EN-
1
CODER der Textbox anschließen und
festschrauben
Adapter ENCODER an Antriebseinheit
2
anschließen
Adapter MOTOR an Anschluss MO-
3
TOR der Testbox anschließen und
festschrauben
Adapter MOTOR wie abgebildet an
4
Elektronik-Box anschließen
Testbox an das Netz anschließen
5
Netzschalter der Testbox betätigen
6
Innensechskant-Schraube (1) aus En-
1
coder-Scheibe (2) schrauben
Loctite 243 auf die Innensechskant-
2
Schraube geben
Innensechskant-Schraube wieder in
3
Encoder-Scheibe schrauben, aber
noch nicht festschrauben
Encoder-Scheibe (2) mittels In-
4
nensechskant-Schlüssel verdrehen,
bis das Display der Testbox einen Wert
größer als 0 zeigt
Encoder-Scheibe (2) mittels In-
5
nensechskant-Schlüssel zurückdre-
hen, bis das Display der Testbox 0
zeigt
Taste START an der Testbox drücken
6
- Motor der Antriebseinheit wird für
2 Minuten mit Strom versorgt
