Pepperl+Fuchs VisuNet EX2 GMP Instruction Leaflet page 6

3 Kabel einziehen /Run the cable
Wählen Sie für Ihre Kabel die passenden Kabelverschraubungen aus.
(Z. B. 1 Kabelverschraubung für das Versorgungskabel, 1 Kabelverschraubung für das
Netzwerkkabel, 1 Kabelverschraubung bleibt leer (Stopfen).)
Choose the corresponding correct cable gland to your cable.
(E.g. 1 cable gland for the supply cable, 1 cable gland for the network cable, 1 cable gland is unused
(cap)).
Schlüsselweite
Wrench size
M 16 20
M 20 24
M 25 29

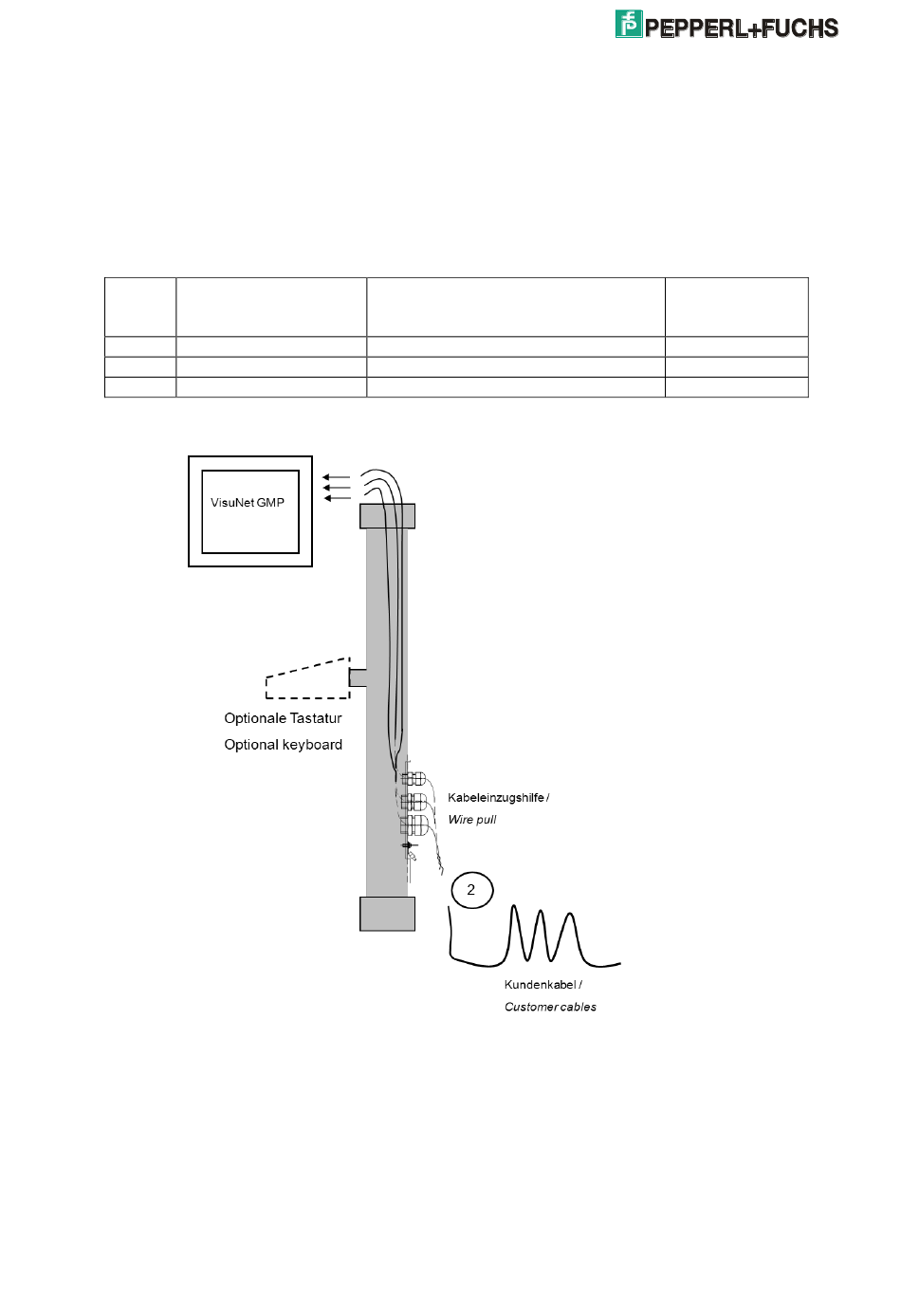

Befestigen Sie Ihr Kabel mit der Einzugshilfe (2) und ziehen Sie das Kabel durch den Standfuß
Richtung VisuNet EX2 GMP.
Attach the cable with the wire pull (2) and pull the cable through the pedestal towards the
VisuNet EX2 GMP.
6/8
Klemmbereich des Kabels
Cable diameter
4,5 – 10 mm
7 – 13 mm
9 – 17 mm
Anzugsmoment
Torque
10 Nm
12 Nm
12 Nm
453182b / 07/13
