1.1 Bodenbefestigung, drehbar / Floor mounting, turnable
Drehwinkel / Angle of turn
Das erste Anschlagblech ist vormontiert für einen max. Drehwinkel von 350°.
Mit dem beigelegten zweiten Anschlagblech kann ein individuell gewünschter Drehwinkel festgelegt
werden.
(Der Drehwinkel kann über die 6 Schrauben in 60° Schritte unterteilt werden.)
The first stop plate is premounted and provides a max. rotation of 350°. With the second enclosed
stop plate choose the amount of rotation in 60° increments.
(This is accomplished by placing a stop plate under the appropriate screw in relation to the stop
screw.)
Anschlagschraube /
locking screw
4/8

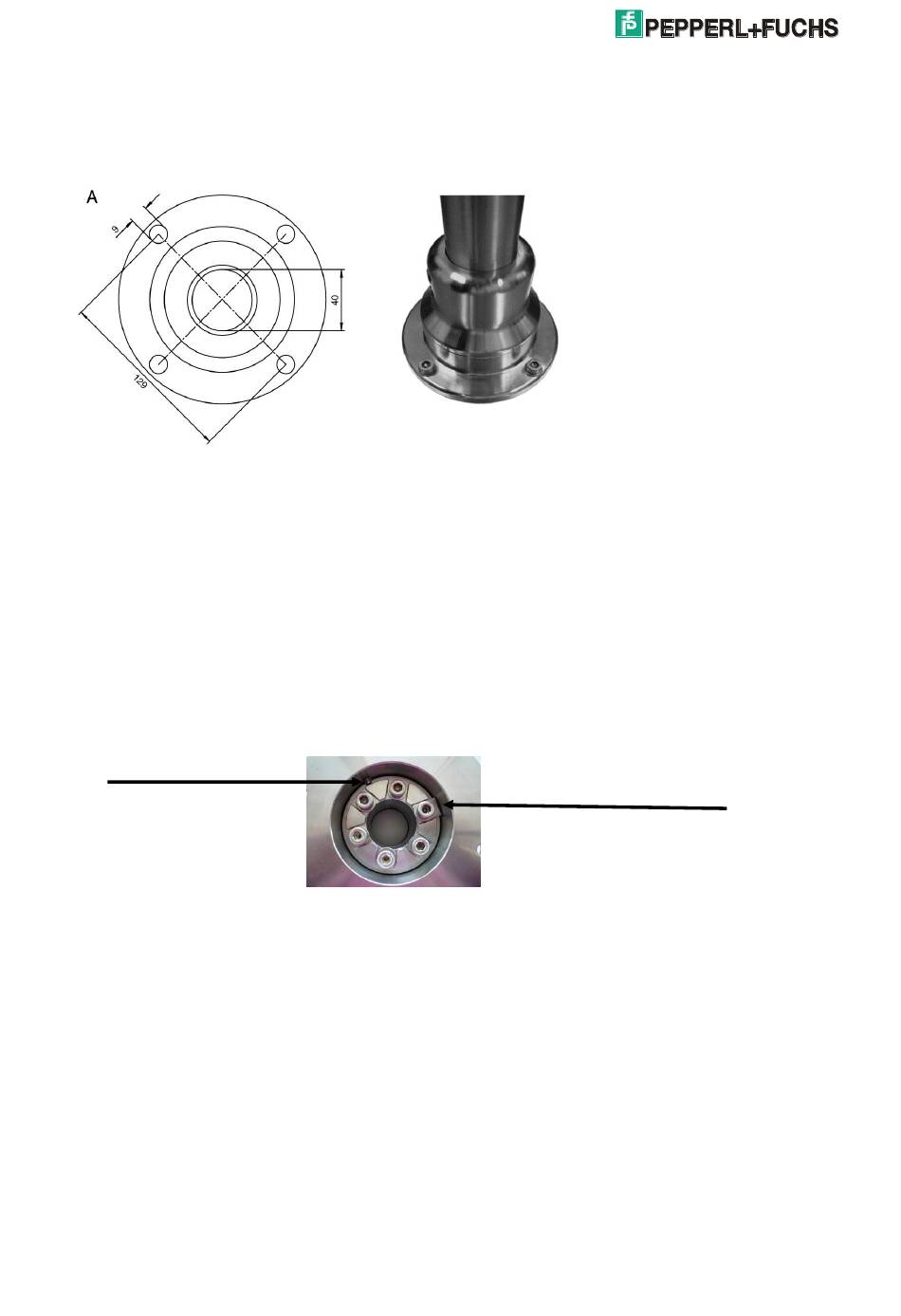

(Bild 2: Standfuß von unten gesehen)
Fig.2: Pedestal from the bottom view)
Montageplatte / mounting plate
Vormontiertes Anschlagblech /
premounted stop plate
