2 Montagehinweis für Version mit Tastaturvorbereitung
Mounting note for version with pipe for keyboard
Bestellbezeichnung / model number
Standfuß für / Pedestal for
VisuNet EX2 GMP
PEDESTAL1-150-1P-KP-G-T-304
(350°C drehbar, turnable)
PEDESTAL1-150-1P-KP-G-T-S3-304

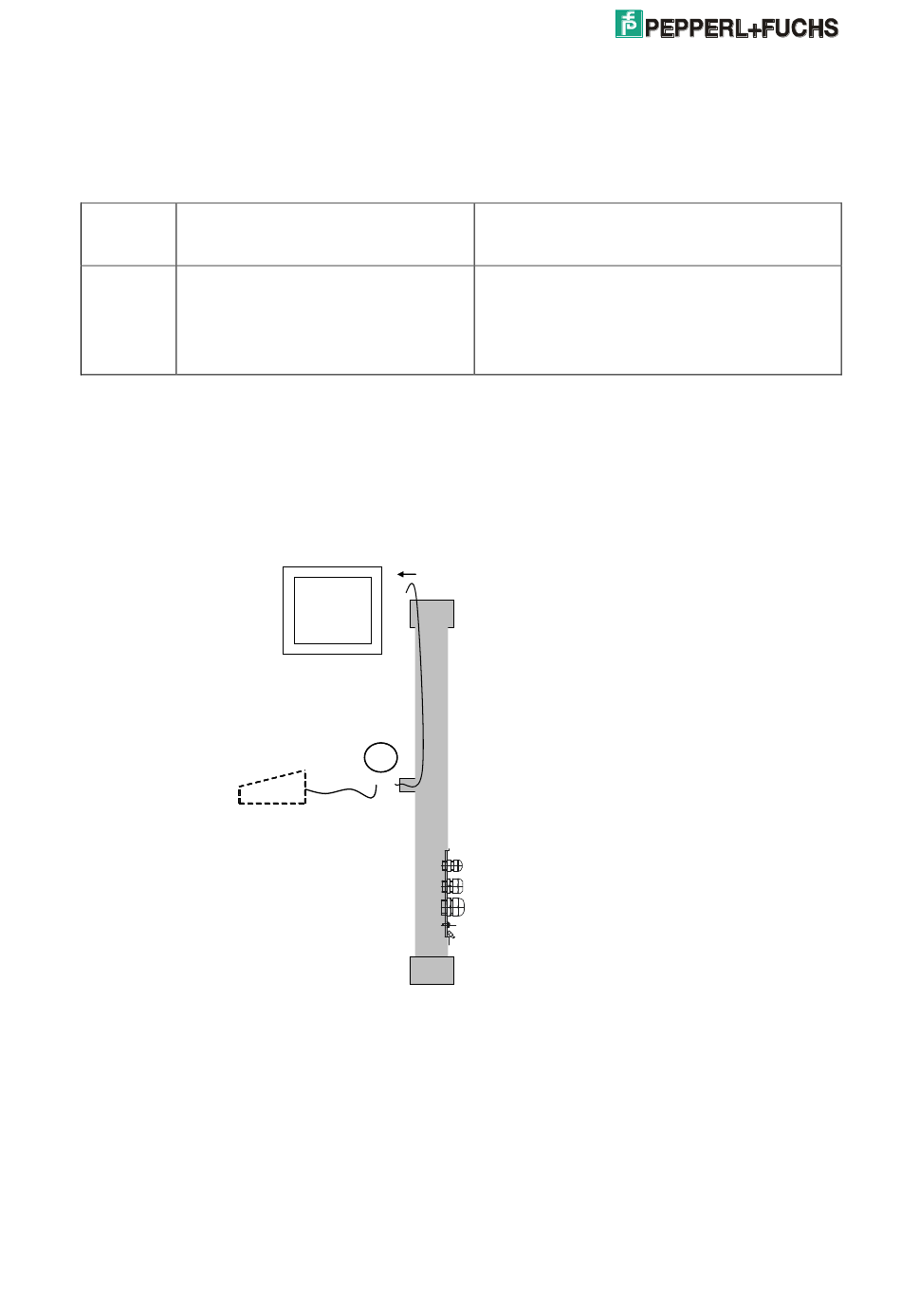

Tastaturanschlusskabel mit der Einzugshilfe durch den Standfuß ziehen
Run the cable on the keyboard through the pedestal (using a wire pull)
Diese Montage sollte mit 2 Personen durchgeführt werden.
This requires 2 people.
Tastaturanschlusskabel /
Cable on keyboard
Befestigen Sie das Tastaturanschlusskabel an der Einzugshilfe (1) und ziehen Sie das Kabel durch
den Standfuß in Richtung VisuNet EX2 GMP.
Eine Person hält die Tastatur fest, die andere Person zieht das Kabel durch.
Attach the cabel on the keyboard on the wire pull (1) and pull the cable up through the pedestal
towards VisuNet EX2 GMP.
One person is holding the keyboard the other person pulls the cable through.
Befestigung der Tastatur am Standfuß / Mounting the keyboard on the pedestal
Nun befestigen Sie die Tastatur mit den beiden Madenschrauben am Standfuß.
Now attach the keyboard with the two grub screws on the pedestal.
5/8
VisuNet GMP
1 1
Beschreibung / Description
Standfuß, mit Tastaturvorbereitung
Bildschirmneigung 10°, mit Tastaturvorbereitung
Pedestal , with pipe for keyboard,
inclination of monitor 10°
453182b / 07/13
