Telepítés
A

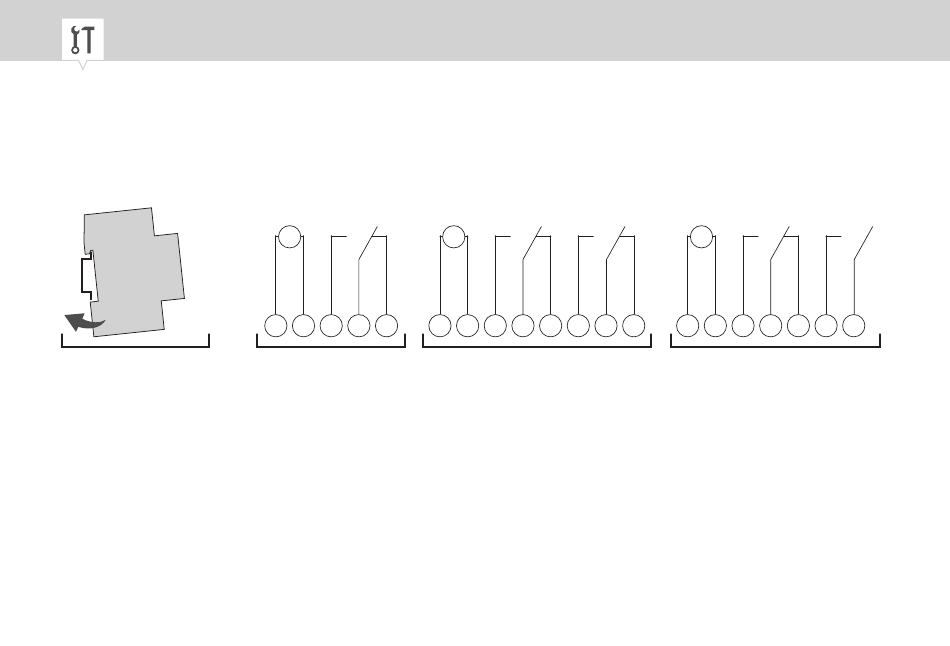

5. ábra: DIN-sínre történő felszerelés és kapcsolási rajzok
A DIN-sínre történő felszerelés
B 110 – 230 V-os, 1 csatornás digitális kapcsolóóra
C 110 – 230 V-os, 2 csatornás digitális kapcsolóóra
D 12/24 V kapcsolóóra
1. A digitális kapcsolóórát felülről helyezze a DIN-sínre (5/A ábra), és nyomja hátra, amíg be nem
pattan.
2. A kapcsolási rajznak (5/B ábra), (5/C ábra) vagy 5/D ábra) megfelelően telepítse a digitális kap-
168
CH1
M M
~ ~
L N 1 2 3 L N
B
CH1 CH2
1 2 3 5 6 7
C
CH1 CH2
M
~
~+ ~-
1 2 3 5 6
D
