2.2 CONGIUNZIONE ORIZZONTALE DEI MODULI

Ogni modulo HALUPIX può essere facilmente congiunto orizzontalmente attraverso i due sistemi di giun-
zione laterali integrati in ciascun modulo. Tali elementi di giunzione possono essere a scomparsa se non
utilizzati.
1. Avvicinare e allineare l'elemento scorrevole del sistema di giunzione del modulo 1 con la scanalatura
laterale del modulo 2 (fig.3).
2. Estrarre l'elemento scorrevole e fissare la posizione mediante serraggio della relativa manopola (fig.3).
3. Nella scanalatura del modulo 2 bloccare l'elemento scorrevole serrando la manopola del modulo 2.

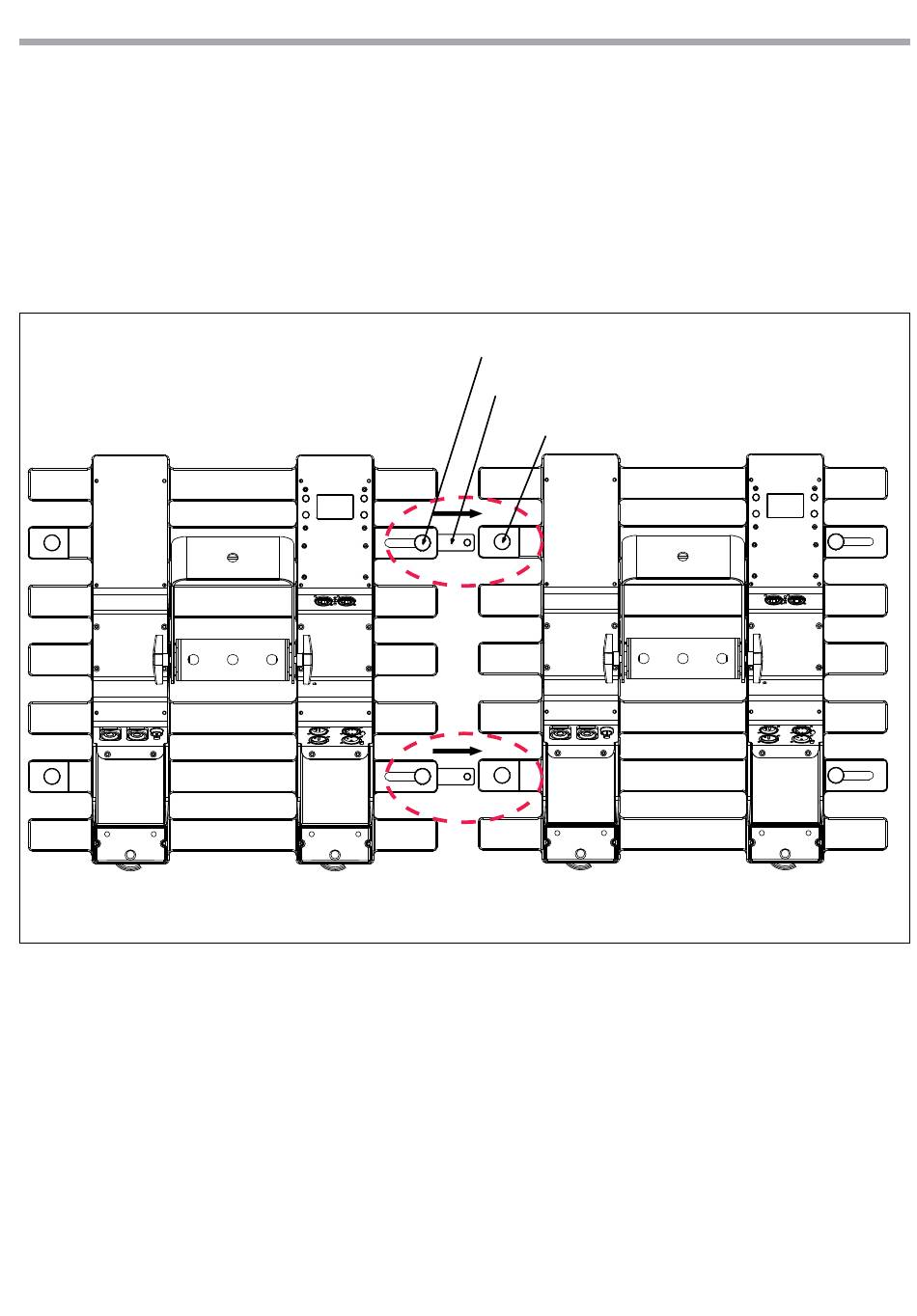

Manopola di blocco posizione
Elemento scorrevole
Manopola di blocco elemento scorr.
MODULO 1 MODULO 2
Fig.3
