2.3 CONGIUNZIONE VERTICALE DEI MODULI

Ogni modulo HALUPIX può essere facilmente congiunto verticalmente attraverso i due sistemi di giunzio-

ne posti sulla parte superiore e inferiore di ciascun modulo. Tali elementi di giunzione possono essere a

scomparsa se non utilizzati.

1. Avvicinare e allineare il modulo 1 con il modulo 2.

2. Inserire la chiave a brugola (in dotazione) nella relativo innesto e girare in senso orario per estrarre l'ele-

mento semicircolare. In questo modo il modulo viene fissato saldamente in posizione e i due moduli

risultano congiunti correttamente (fig.4).

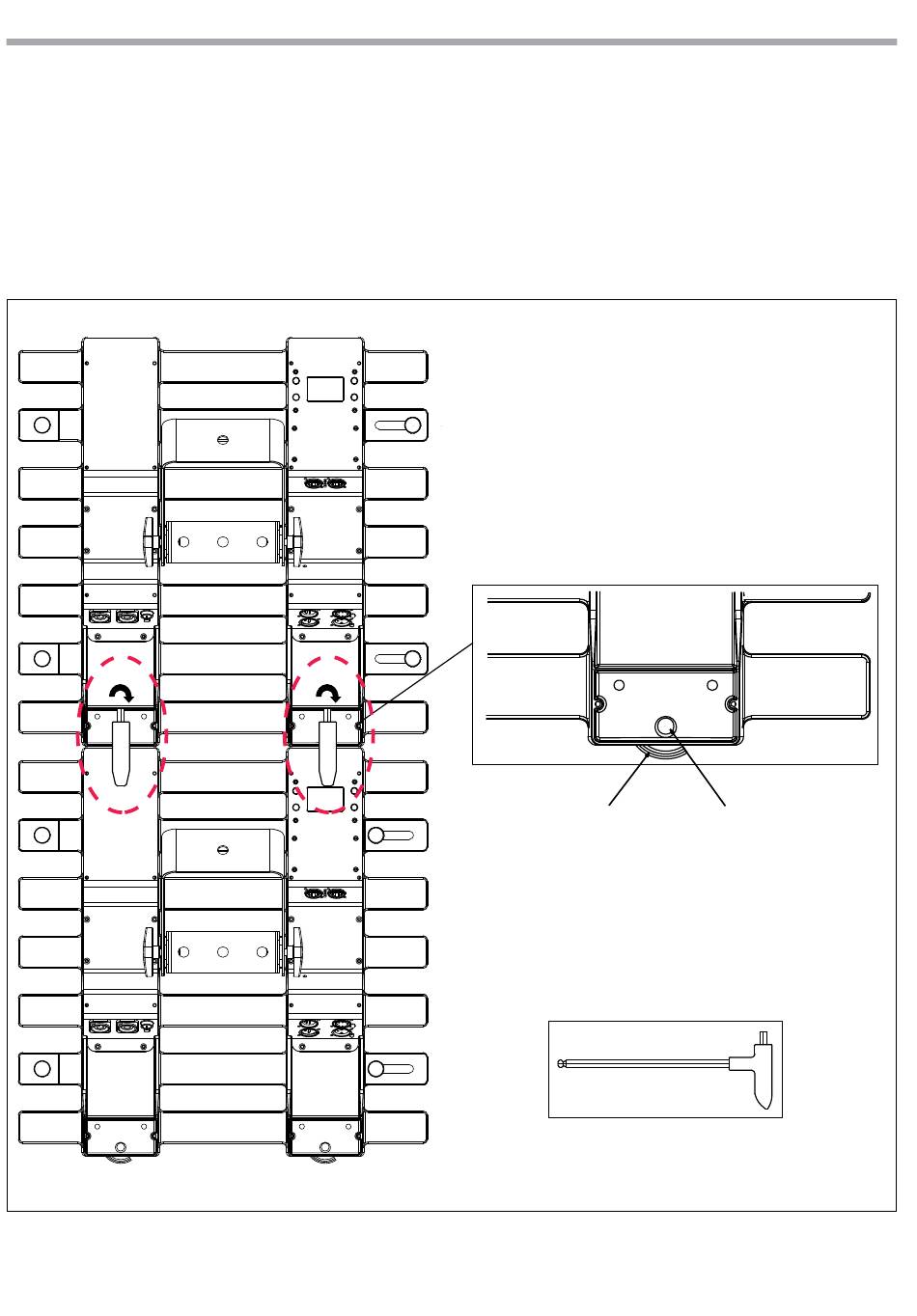

HALUPIX

MODULO 1

Elemento

semicircolare

MODULO 2

Innesto chiave

a brugola

Chiave a brugola

Fig.4
