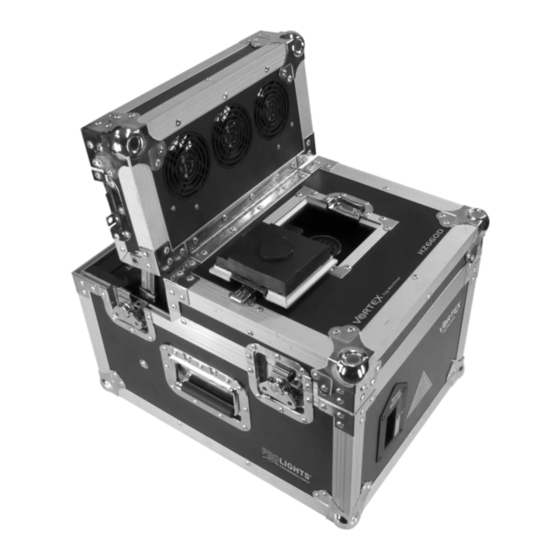

ProLights HZ660D User Manual

Dmx haze machine
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HZ660D
DMX HAZE MACHINE
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HZ660D and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights HZ660D

Summary of Contents for ProLights HZ660D

  • Page 1 HZ660D DMX HAZE MACHINE Manuale Utente User Manual...
  • Page 2 REV.003-11/11...

  • Page 3: Table Of Contents

    HZ660D INTRODUZIONE Vi siamo grati per aver scelto un prodotto PROLIGHTS. HZ660D è l’ultima innovazione nel panorama delle macchine del fumo professionali con tecnologia Hazer. Le sue performance la rendono adatta in qualsiasi applicazione o progetto luci, rappresentando la prima scelta per i professionisti del settore.

  • Page 4: Hz660D

    HZ660D ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertan- to recano la sigla .

  • Page 5: Informazioni Generali

    HZ660D INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Descrizione E Specifiche Tecniche

    HZ660D - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti DETTAGLIO A Fig.1 90° VISTA DALL’ALTO VISTA LATERALE 1. PANNELLO DI CONTROLLO con display e 6 5. UGELLO DI EROGAZIONE (funge anche da pulsanti per accesso e gestione delle diverse ingresso liquido SMOKEOILHZ).

  • Page 7: Descrizione

    1.3 Specifiche tecniche Macchina nebulizzatrice professionale da 500W con controllo DMX. • HZ660D è installata all’interno di un robusto flight-case per agevolare il trasporto e la messa in opera, proteggendola da urti o danneggiamenti. • Funzionamento con liquido a base d’olio, garantisce consumi estremamente ridotti (5.88 ml/min).

  • Page 8: Funzioni E Impostazioni

    Posizionare l’unità su un piano orizzontale; - Aprire coperchio proteggi ugello di erogazione. - Introdurre il liquido Prolights a base di olio, alta densità SMOKEOILHZ attraveso l’ugello. Raccogliere subito con un panno asciutto il liquido eventualmente rovesciato per evitare che entri dentro alla mac- china.

  • Page 9: Collegamento

    HZ660D Tasto Istruzioni Premendo questo tasto, è possibile selezionare la funzione desiderata: interval set, duration set, DMX address, door sensor, direct haze, fan speed. Intervenire con i tasti up/down per cambiarne i valori. • INTERVAL SET: Selezionare l’intervallo di tempo (da 1 a 200 secondi) da utilizzare con la funzione TIMER.

  • Page 10: Costruzione Del Terminatore Dmx

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sulla HZ660D l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33...

  • Page 11: Tabella Canali Dmx

    HZ660D 2.6 Tabella canali DMX Channel Function in the 2 channel mode value SMOKE OUTPUT No function 000-005 Smoke 0-100% 006-255 FAN CONTROL No function 000-005 Speed Fans 006-255 - 3 - MANUTENZIONE 3.1 Risoluzione dei problemi Questa guida elenca i problemi più frequenti e rappresenta un aiuto per tentare di risolverli. Nel caso il pro- blema persista anche dopo aver tentato di risolverlo attraverso i seguenti step, spegnere l’unità, scollegarla...
  • Page 13 HZ660D INTRODUCTION Thank you for purchasing a PROLIGHTS product. HZ660D is the latest technological innovation in the Haze machines range. Its performance makes this professional tool suitable for all kind of application and lighting project, bringing the best atmospheric effect to all events.

  • Page 14: Hz660D

    HZ660D WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 15: General Information

    HZ660D GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 16: Description And Technical Specifications

    HZ660D - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections ZOOM A Fig.1 90° SIDE 1. CONTROL PANEL with display and 6 button 5. SMOKE NOZZLE/ INPUT OIL-FLUID used to access the control panel functions 6. HANDLE and manage them.

  • Page 17: Description

    1.3 Technical specifications 500W professional DMX haze machine. • HZ660D is contained inside a sturdy flight-case to simplify carriage, handling and protect it from shocks or damages. • Functioning with oil-based Haze fluids allowing very low consumption of liquid (5.88 ml/min).

  • Page 18: Functions And Settings

    Note that haze machines develop condensation around the output nozzle. This may result in moisture ac- cumulation on the surface below the output nozzle. ADD PROLIGHTS OIL-FLUID IN TIME IF THE SMOKE MACHINE KEEPS RUNNING WHEN IT HAS RUN OUT OF FLUID. ITS PUMP WILL BE DAMAGED! Place the unit on a horizontal surface;...

  • Page 19: Linking

    HZ660D Button Direction Select first interval set, duration set, DMX address, door sensor, direct haze, fan speed, their the numerical values change by using the UP/DOWN buttons. • INTERVAL SET: Setting of interval time from 1 - 200 seconds effective when starting the timer function • DURATION SET: Setting of duration time from 1 - 200 seconds, effective when starting...

  • Page 20: Construction Of The Dmx Termination

    2.5 Adjusting the start address To be able to operate the HZ660D with a light controller, adjust the DMX start address for the first DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the HZ660D.

  • Page 21: Dmx Control

    HZ660D 2.6 DMX control Channel Function in the 2 channel mode value SMOKE OUTPUT No function 000-005 Smoke 0-100% 006-255 FAN CONTROL No function 000-005 Speed Fans 006-255 - 3 - MAINTENANCE 3.1 Troubleshooting This troubleshooting guide is meant to help solve simple problems. If a problem occurs, carry out the steps below in sequence until a solution is found.
  • Page 23 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 28 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
