Panel Mount
There is an adhesive waterproof gasket on the front bezel. Make sure the waterproof
gasket is in position before installing a TPC-71 panel computer into the panel open-
ing.
1.
Install the TPC into the panel opening.
2.
Find the six clamps and six long screws in the accessory pack. Hook the clamps
to the holes around the four sides of the bezel. Insert the screws into every
clamp and fasten them. These screws will push the mounting panel and fix the
unit.
3.
The suggested mounting panel thickness is less than 6 mm (0.236").
Il y a un joint adhésif imperméable sur le panneau avant. Assurez-vous que l'imper-
méable Le joint est en place avant d'installer un ordinateur à panneau TPC-71 dans
l'ouverture du panneau.
1.
Installez le TPC dans l'ouverture du panneau.
2.
Recherchez les six pinces et les six vis longues dans le pack d'accessoires.
Accrocher les pinces aux trous autour des quatre côtés de la lunette. Insérez les
vis dans chaque attachez-les et attachez-les. Ces vis vont pousser le panneau
de montage et fixer le unité.
3.
L'épaisseur de panneau de montage suggérée est inférieure à 6 mm (0,236 ").

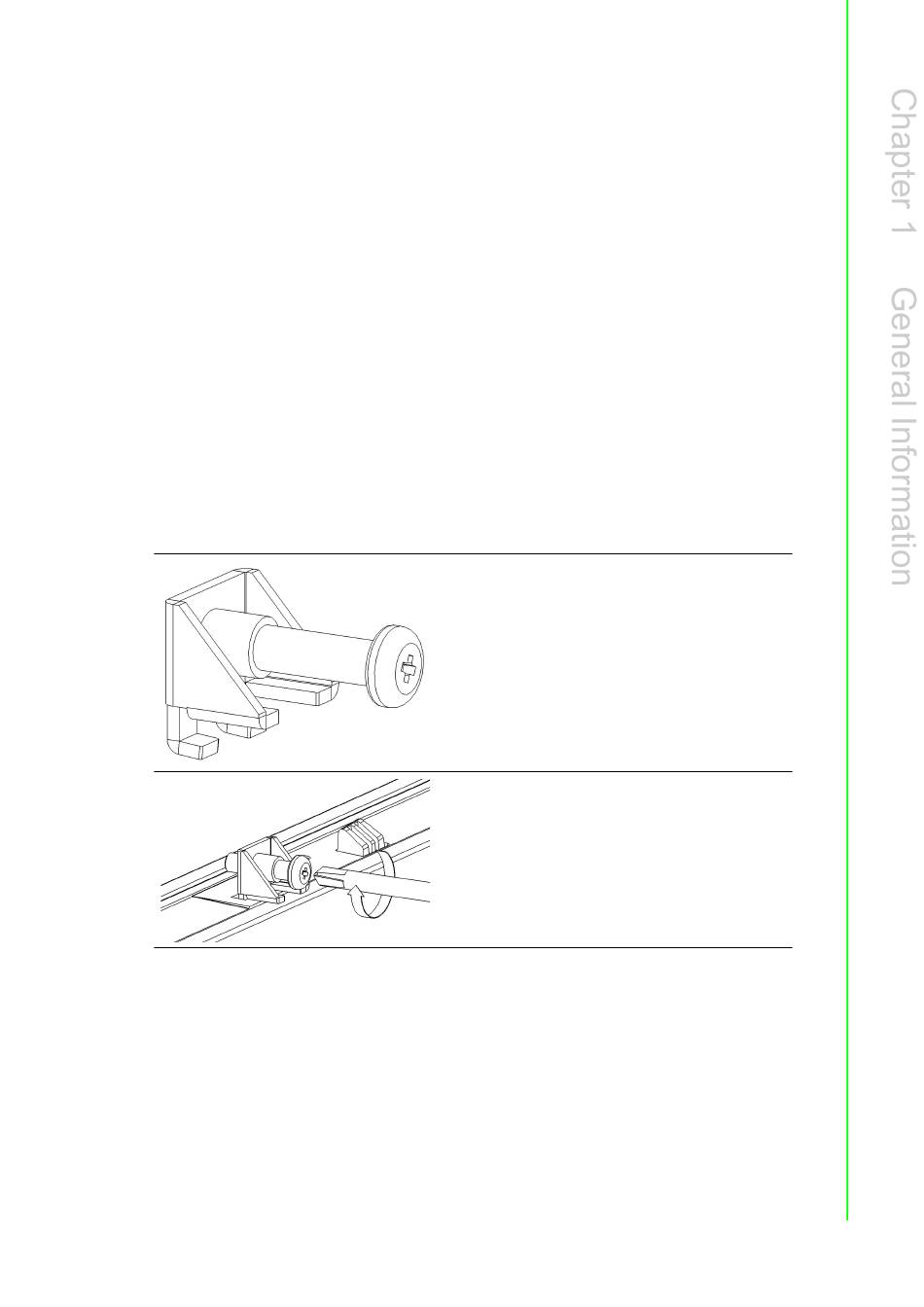

Insert the screws into each clamp and tighten
them to fasten the clamp in place.
Insérez les vis dans chaque collier et serrez-les
pour fixer le collier en place.
Hook the clamp into the holes and fasten the
screws (Torque: 2 kgf-cm)
These screws will push the mounting panel and
secure the unit.
Accrocher la pince dans les trous et serrer les vis
(couple: 2 kgf-cm)
Ces vis vont pousser le panneau de montage et
sécuriser l'unité.
