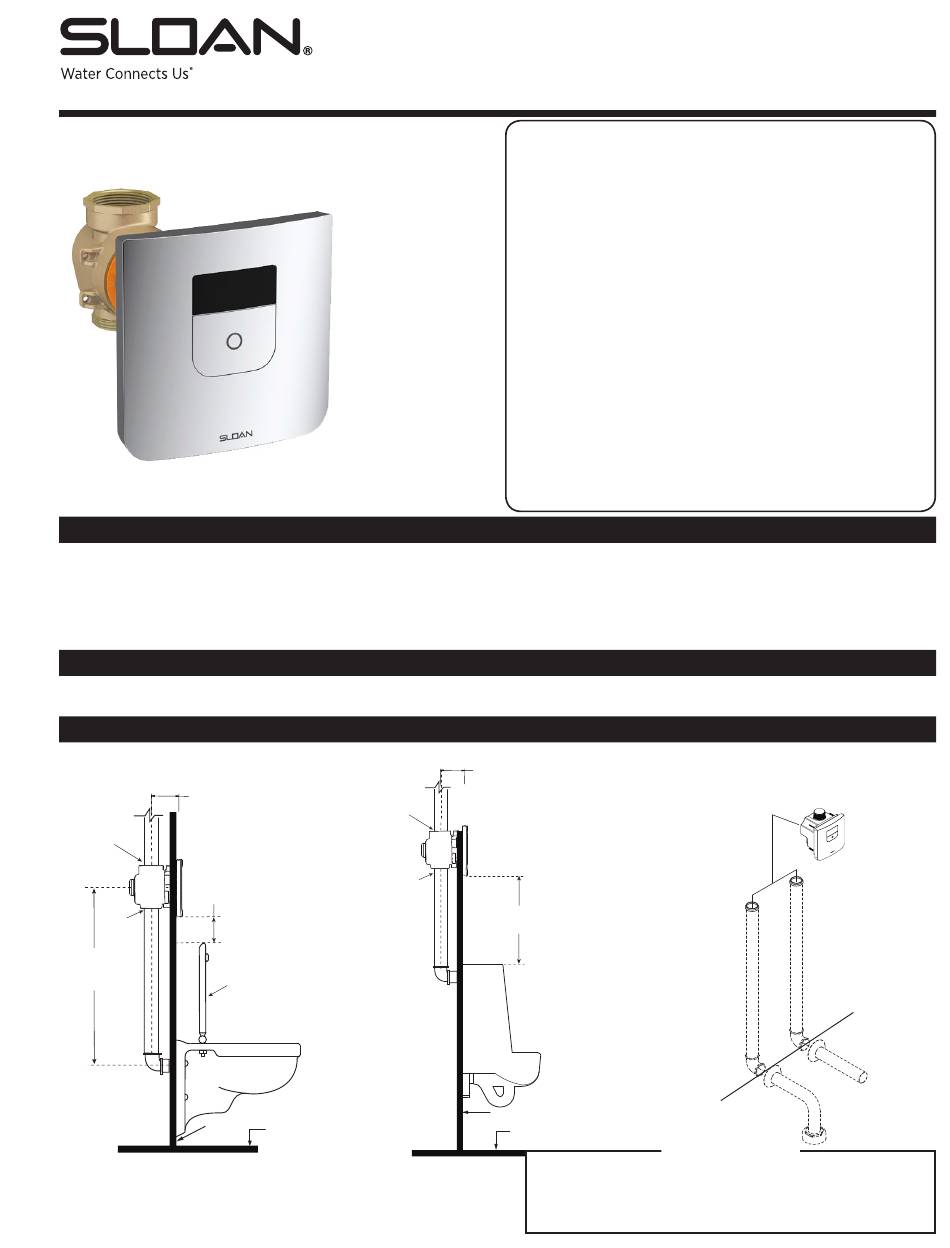

FLUXÓMETROS ELECTRÓNICOS TRUFLUSH PARA SANITARIO Y MINGITORIO
PREVIO A LA INSTALACIÓN
Esta válvula está diseñada para construcciones nuevas o donde haya plomería
fácilmente accesible para el accesorio y la válvula.
Esta válvula está diseñada para profundidad de pared mínima de 152 mm (6
pulg). La distancia del centro de la válvula (tubo de entrada o salida) a la
superficie terminada de la pared puede variar de 51-76 mm (2"-3").
HERRAMIENTAS REQUERIDAS PARA LA INSTALACIÓN
• Llave de mandíbula lisa (mínimo 2") • Desarmador Philips • llave hexagonal 5/64" (incluida) • Herramienta de ajuste (incluida)
• Desarmador plano.118" (3 mm o menor) • Herramienta peladora de cable
PREPARACIÓN
51 mm (2") MÍNIMO
76 mm (3") MÁXIMO
L.C. A PARED TERMINADA
1 1/2" NPT
SALIDA
50 mm - 60 mm
(2.0" - 2.4")
1 1/2"
SALIDA
457 mm
Asiento de Inodoro
(18")
(no incluido)
Pared
Terminada
SANITARIO
INSTRUCCIONES DE INSTALACIÓN PARA
Modelos TruFlush:
TRF 8156-1.6
TRF 8156-1.28
TRF 8196-0.5
TRF 8196-0.25
1 1/2" NPT
ENTRADA
1 1/2"
SALIDA
Piso Terminado
MINGITORIO
GARANTÍA LIMITADA
Excepto que se especifique de otra manera, Sloan Valve Company
garantiza que este producto, fabricado y vendido para usos comerciales
o industriales está libre de defectos de material o mano de obra por un
periodo de tres (3) años (un (1) año para acabados especiales, llaves SF,
electrónica PWT y 30 días para software PWT) desde la fecha de compra
inicial. Durante este periodo, Sloan Valve Company, a su discreción,
reparará, reemplazará o reembolsará el precio de compra de cualquier
producto que no cumpla con esta garantía bajo uso y servicio normales.
Ésta será la única y exclusiva solución con esta garantía. Los productos
deben devolverse a Sloan Valve Company, por cuenta del cliente. No se
aceptarán reclamaciones por mano de obra, transporte u otros costos.
Esta garantía se extiende sólo a personas u organizaciones que compren
productos de Sloan Valve Company directamente a Sloan Valve Company
con fines de reventa. Esta garantía no cubre la vida de las baterías.
NO EXISTEN GARANTÍAS QUE SE EXTIENDAN
MÁS ALLÁ DE LA DESCRIPCIÓN EN LA PRESENTE
PORTADA. EN NINGÚN CASO SLOAN VALVE
COMPANY ES RESPONSABLE POR NINGÚN DAÑO
CONSECUENTE DE NINGUNA NATURALEZA.
La abertura de la placa de pared debe ser de 142 x 142 mm (5.6" x
5.6"). La placa protectora se incluye y debe acompañar a la válvula
para una instalación correcta. La placa protectora se remueve después
de que se termina la pared.
51 mm (2") MÍNIMO
76 mm (3") MÁXIMO NOTA: No se incluyen las Conexiones de
L.C. A PARED TERMINADA
Descarga que se muestran en líneas punteadas.
175 mm - 185 mm
(6.9" - 7.3")
Pared Terminada
Piso Terminado
EXCEPTO POR LA ENTRADA ¡NO USE SELLADOR
DE ROSCAS DE TUBO
NI GRASA DE PLOMERÍA EN NINGÚN
COMPONENTE O ACOPLE DE VÁLVULA!!
Código No. 0816693
¡¡¡ IMPORTANTE !!!
Rev. 2 (11/16)
