nvent Raychem T-M-20-S/+X+Y/EX Manual page 22

Les sondes de température s'installent de manière à ce que les sondes puissent mesurer la
température de surface de la manière la plus fiable possible.
5.2 Consignes importantes pour le positionnement et l'installation de la sonde:
• La position correcte est sur la partie inférieure du tuyau et de manière à former un angle de 90° avec
le ruban chauffant si un seul ruban est utilisé et sur la partie inférieure du tuyau, à égale distance des
deux rubans chauffants si ceux-ci sont au nombre de deux ou plus
• Utiliser suffisamment d'adhésif nVent Industrial Heat Tracing pour fixer la sonde (GT-66 ou GS-54).
• Utiliser deux bandes d'adhésif pour la maintenir en place.
• Veiller à ce que l'humidité ne puisse pas pénétrer sous le calorifuge à la sortie du capillaire.
• Fixer le capillaire pour éviter toute traction accidentelle risquant de modifier la position de l'embout de
la sonde.
ATTENTION :
• Ne pas installer la sonde sous une température ambiante de –20°C. Ne pas couder la sonde
(50 derniers mm); la garder droite en toutes circonstances. Rayon de courbure minimum des
capillaires: 5 mm
• Ne pas utiliser de colliers de serrage pour ne pas endommager la sonde en la fixant.
Nous recommandons d'utiliser des rubans adhésifs en fibre de verre.

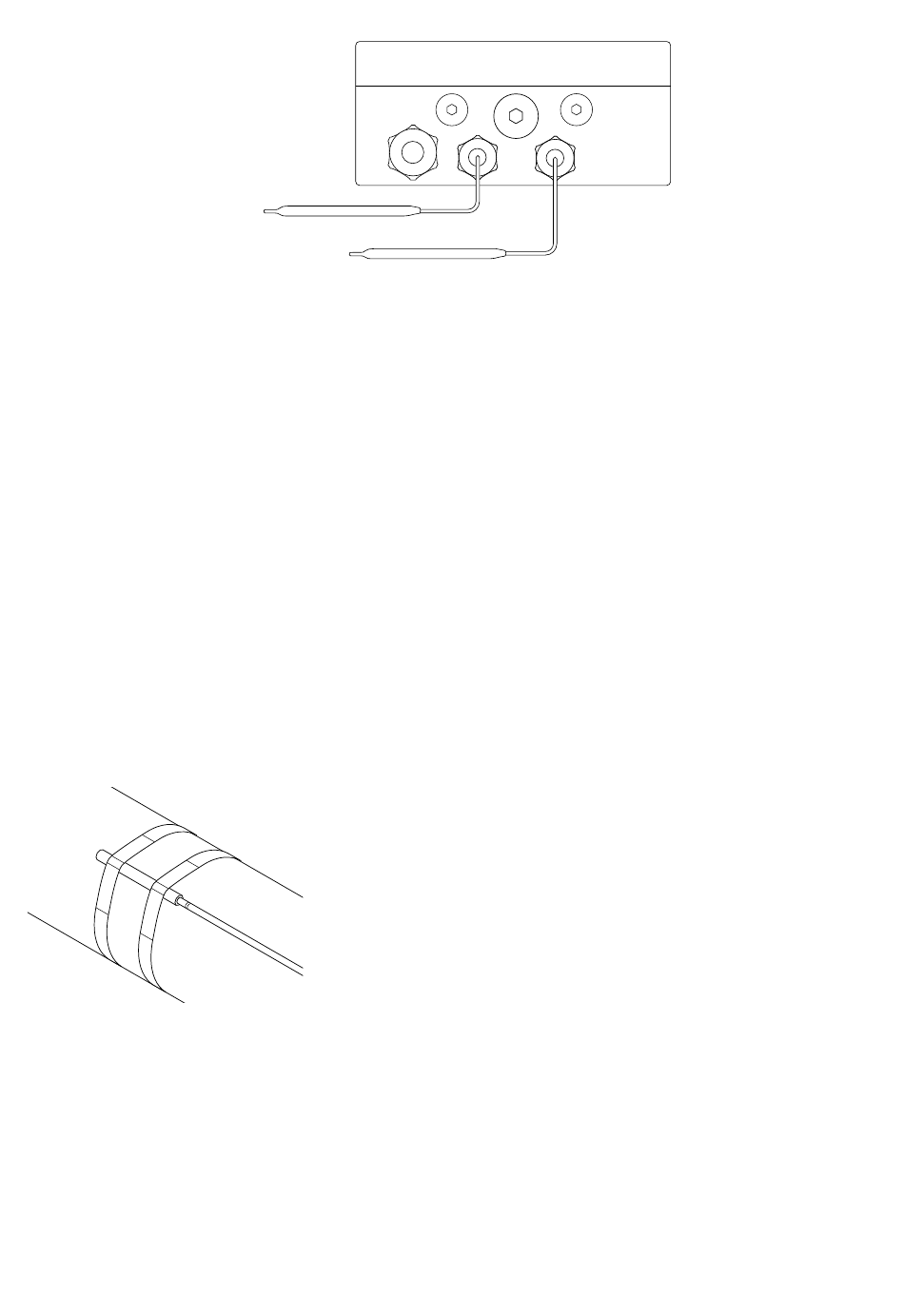

Mounting temperature sensing on pipe
limiteur
régulateur
