nvent NUHEAT Signature Quick Start Manual

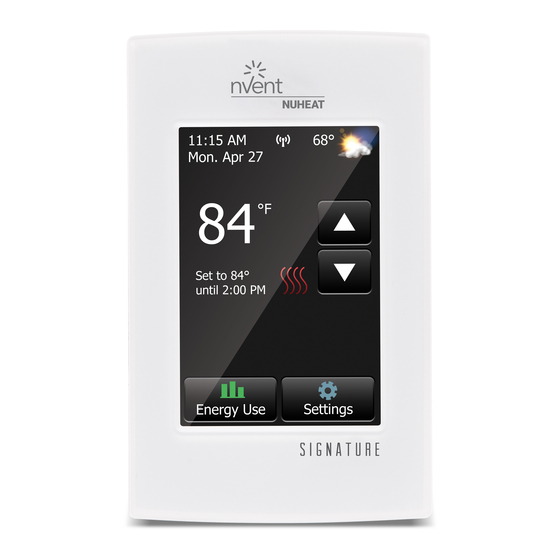

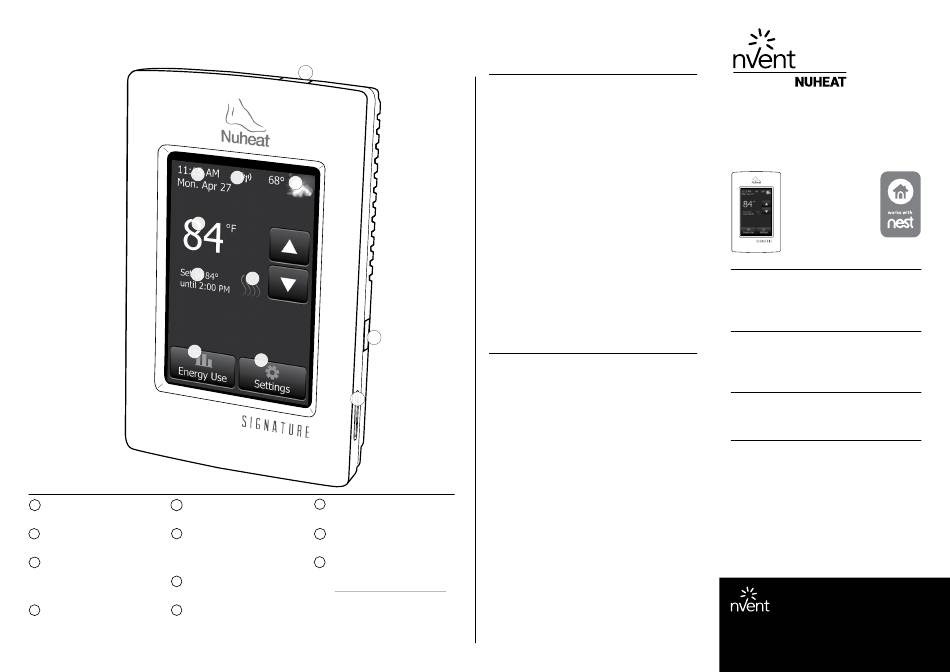

HOME SCREEN/ÉCRAN D'ACCUEIL
1
4
5
7

ITEMS/ AFFICHAGES

1 5
Change date and time Target temperature or setpoint
Pour changer la date et l'heure Température visée/point de contrôle
2 6
Access WiFi settings Heating indicator - when visible,
Pour accéder aux réglages WiFi system is heating.
Indicateur de chauffage - si visible,
3
Access weather forecast le chauffage est activé
(WiFi connection required)
7
Pour accéder aux prévisions météo Access energy use data
(connexion WiFi requise) Données d'utilisation énergétique
4 8
Current temperature Access Main Menu
Température courante Pour accéder au menu principal
For detailed information regarding NUHEAT thermostat warranty, please visit www.nuheat.com./Pour plus de détails sur la garantie
du thermostat Nuheat, consulter www.nuheat.com.
9
2
3
6
10
8
11
9
GFCI test Button
Bouton de test GFCI
10
GFCI Indicator
Indicateur GFCI
11
On/Off Button
Press to turn system ON/Reset GFCI
Hold to turn system OFF
Bouton MARCHE/ARRÊT
Appuyer pour activer système/Réarmer GFCI
Mainenir appuyé pour désactiver système

CLASSIFICATION

The product is a Class II device (enhanced insulation) and must be
connected to the following leads:
Phase L1 (L) 120 V, Phase L2 (N) 0/120 V, Max. load 15 A (resistive load)
The terminals are suitable for field wiring cables of 12 to 22 AWG.
Heating element in accordance with the supply voltage.

TECHNICAL DATA

Supply .................................................................................. 120/240 Vac 50/60 Hz
Load .................................................................................... . max. 15 A (resistive load)
Power .................................................................................. 1800 W at 120 Vac
.............................................................................................. 3120 W at 208 Vac
.............................................................................................. 3600 W at 240 Vac
GFCI ..................................................................................... Class A (5 mA trip level)
Temperature range .............................................................. +5 to +40°C, +41 to +104°F
Amb. temp. range . ............................................................... 0 to +25°C, +32 to +77°F
WIFI .....................................................................................
Contains FCC ID .................................................................. AZY-HF-LPT200
Contains IC ID ...................................................................... 12243A-HFLPT2001

Perform System Tests

Construction of Control: Electronic room thermostat for regulating electrical underfloor
heating. Method of Mounting Control: Independently mounted control for flush mounting

Start Using Thermostat

Type of Action ..................................................................... Type 2.B.
Rated Impulse Voltage ........................................................ 2500 V
Control Pollution Degree ..................................................... PD2
CERTIFICATION UL Listed for the US and Canada
According to the following standards:
Thermostat: UL 60730-1
UL 60730-2-9
CSA E60730-1:13
CSA E60730-2-9
UL file number: E157297
GFCI: UL 943 4 ed.
th
CSA C22.2 No. 144.1-06
Patent pending
CLASSIFICATION
Le produit est un dispositif de classe II (isolation améliorée) et doit être branché aux
broches suivantes :
Phase L1 (L) 120 V, Phase L2 (N) 0/120 V, Charge max. 15 A (charge résistive)
Les bornes sont appropriées aux fils de câblage de 12 à 22 AWG.
L'élément chauffant est conforme à la tension d'alimentation.
FICHE TECHNIQUE
Alimentation ........................................................................
Charge ................................................................................
Puissance ...........................................................................
.............................................................................................
.............................................................................................
GFCI ....................................................................................
.............................................................................................
Plage de température .........................................................
Plage de temp. amb. ..........................................................
WIFI ....................................................................................
Contient FCC ID ..................................................................
Contient IC ID .....................................................................
Construction du dispositif de commande : Thermostat électronique de pièce pour
réguler un plancher chauffant électrique.
Méthode de montage du dispositif : Dispositif de commande à montage indépendant
pour montage encastré
Action de type : ...................................................................
Tension assignée de choc : ................................................
Milieu de pollution du dispositif de commande : ...............
CERTIFICATION : Homologué UL au Canada et aux États-Unis
Selon les normes suivantes :
Thermostat : UL 60730-1
UL 60730-2-9
CSA E60730-1:13
CSA E60730-2-9
Numéro de dossier UL : EE157297
GFCI : UL 943 4e éd.
CSA C22.2 No. 144.1-06
Brevet en instance
Signature
nVent NUHEAT Signature
Quick Start Guide
Guide De Démarrage Rapide -
NUHEAT Signature
IEEE 802.11 b/g/n
Perform System Tests

WARNINGS:

To avoid electric shock, disconnect the heating system power supply at the
main panel before installation and maintenance of the thermostat. Keep
Start Using Thermostat
thermostat air vents clean and free from obstruction. This thermostat is an
electrical product and must be installed in compliance with the National and/
or Local Electrical Code. Installation must be performed by qualified personnel
where required by law.
AVERTISSEMENTS :
Pour éviter une décharge électrique, coupez l'alimentation du système de
chauffage au panneau de distribution avant l'installation et/ou l'entretien du
thermostat. Gardez toujours les évents du thermostat propres pour éviter
les obstructions. Ce thermostat est un produit électrique et doit être installé
conformément aux codes nationaux et locaux de l'électricité. Lorsque la loi
l'exige, le thermostat doit être installé par du personnel qualifié.

FCC:

This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.
120/240 Vac 50/60 Hz
max. 15 A (charge résistive)

IC:

1800 W à 120 Vac
3120 W à 208 Vac
This device complies with Industry Canada licence-exempt RSS standard(s).
3600 W à 240 Vac
Operation is subject to the following two conditions: (1) this device may not
Classe A (seuil de
cause interference, and (2) this device must accept any interference, including
déclenchement 5 mA)
interference that may cause undesired operation of the device.
+5 à +40 °C, +41 à +104 °F
Le présent appareil est conforme aux CNR d'Industrie Canada applicables
0 à +25 °C, +32 à +77 °F
aux appareils radio exempts de licence. L'exploitation est autorisée aux deux
IEEE 802.11 b/g/n
conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2)
AZY-HF-LPT200
l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi,
12243A-HFLPT2001
même si le brouillage est susceptible d'en compromettre le fonctionnement.
This product uses FreeRTOS (www.FreeRTOS.org) and ChibiOS/RT.
Ce produit utilise FreeRTOS (www.FreeRTOS.org) et ChibiOS/RT.
Type 2.B.
2500 V
North America Amérique du Nord
DP2
Tel. Numéro sans frais : +1.800.778.9276
Fax Télécopieur : +1.604.529.4404
res.customercare@nvent.com
©2018 nVent. All nVent marks and logos are owned or licensed by nVent Services GmbH or its affiliates.
All other trademarks are the property of their respective owners. nVent reserves the right to change
specifications without notice.
Nuheat-IM-H59310-SignThermostatProg-EN-1805
nVent.com
