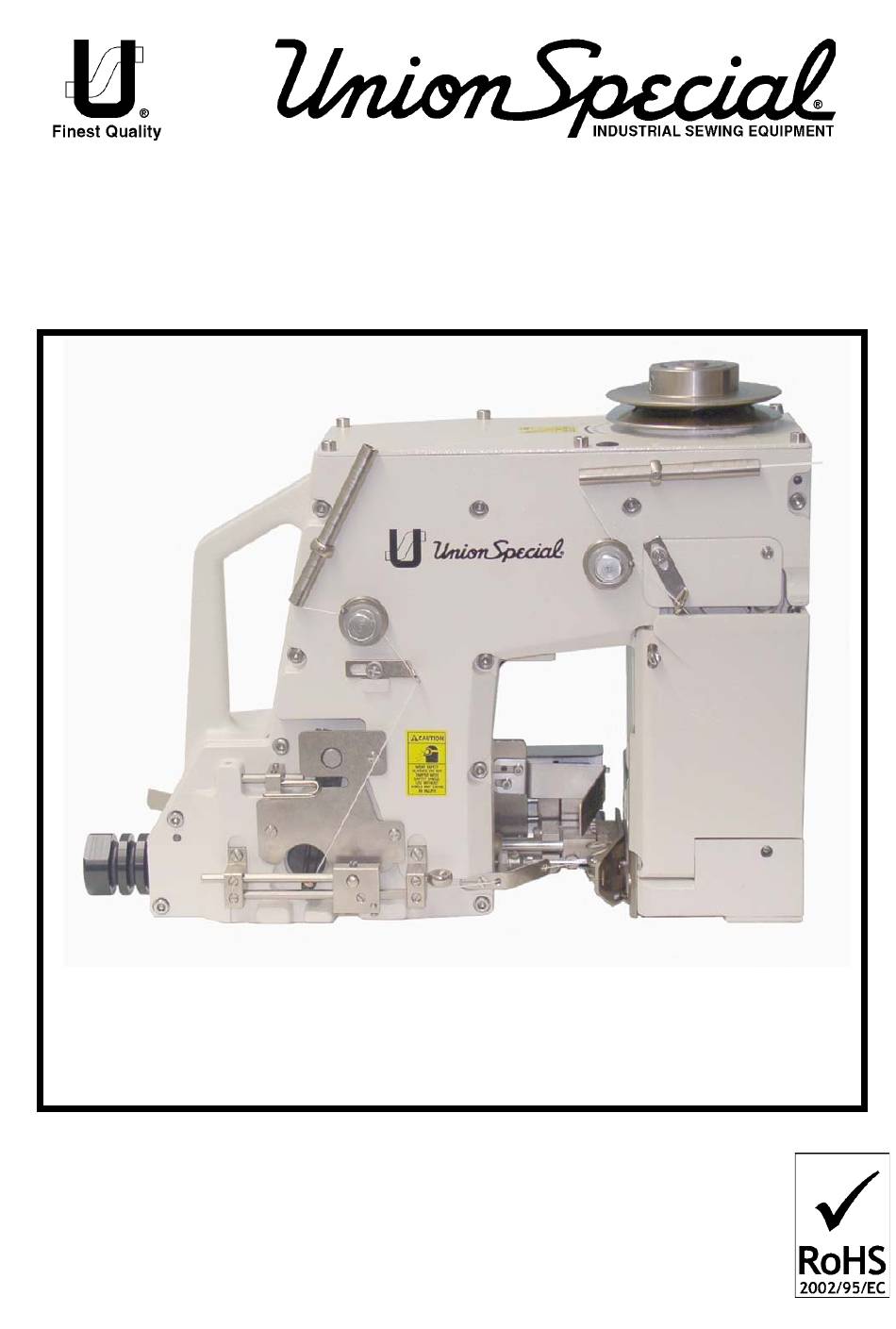

ORIGINAL INSTRUCTIONS
ENGINEERS, AND ILLUSTRATED PARTS MANUAL
ORIGINALBETRIEBSANLEITUNG
WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS
BC200 HIGH SPEED BAG CLOSING MACHINES
CORROSION RESISTANT PARTS
BC200 HOCHLEISTUNGSSACKZUNÄHMASCHINEN
KORROSIONSGESCHÜTZTE TEILE
MANUAL NO. / KATALOG NR. PT0705-GR EN-DE
FOR SERIES / FÜR KLASSEN BC200
BC211P12-1MZ4061, -1MZ-4063
KW45/2011

Advertisement

Table of Contents
loading

Related Manuals for UnionSpecial BC200

Summary of Contents for UnionSpecial BC200

  • Page 1 ORIGINAL INSTRUCTIONS ENGINEERS, AND ILLUSTRATED PARTS MANUAL ORIGINALBETRIEBSANLEITUNG WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS BC200 HIGH SPEED BAG CLOSING MACHINES CORROSION RESISTANT PARTS BC200 HOCHLEISTUNGSSACKZUNÄHMASCHINEN KORROSIONSGESCHÜTZTE TEILE MANUAL NO. / KATALOG NR. PT0705-GR EN-DE FOR SERIES / FÜR KLASSEN BC200 BC211P12-1MZ4061, -1MZ-4063...

  • Page 2: Table Of Contents

    MANUAL NO. PT0705-GR KATALOG NR. PT0705-GR ILLUSTRATED PARTS MANUAL FOR ILLUSTRIERTES TEILEVERZEICHNIS FÜR BC200 SERIES MACHINES MASCHINENKLASSEN BC200 First Edition Copyright 2010 Erste Auflage © 2010 Weltweit beanspruchte Union Special GmbH Union Special GmbH Rights Reserved in All Rechte Countries...
  • Page 3 TABLE OF CONTENTS / INHALTSVERZEICHNIS TABLE OF CONTENTS / INHALTSVERZEICHNIS TABLE OF CONTENTS / INHALTSVERZEICHNIS TABLE OF CONTENTS / INHALTSVERZEICHNIS TABLE OF CONTENTS / INHALTSVERZEICHNIS Transporteur-Einstellung Feed Dog Setting Drückerfuß- und Kettelteildruck Presser Foot and Chaining Section Pressure Greifer-Einstellung Looper Setting Nadelhöhen-Einstellung Needle Height Setting Nadelanschlag-Einstellung...

  • Page 4: Bezeichnung Der Maschinen

    IDENTIFICATION OF MACHINES BEZEICHNUNG DER MASCHINEN Each UNION SPECIAL BC200 series machine is identi- Jede UNION SPECIAL BC200 Maschine hat eine Typnummer, fied by a style number, which is stamped on the style plate die in das Typenschild eingeprägt ist, das mittig an der located on the center portion at the rear of the casting.
  • Page 5 High speed and high performance automatic sewing Hochleistungs-Automatik-Nähmaschinen mit automatischem machines with automatic start and stop of the machine and Start und Stopp der Maschine und automatisch arbeitenden Faden- automatically operated thread chain or tape cutters for closing ketten– oder Bandabschneidern zum Schließen gefüllter Säcke und filled bags and sacks made of jute, cotton, paper, plastic or Beutel aus Jute, Baumwolle, Papier, Kunststofffolie oder woven polypropylene tapes, bituminized or foil-laminated...

  • Page 6: Sackverschlussarten

    BC211U14-1M: Sewing machine for closing filled bags and BC211U14-1M: Nähmaschine zum Zunähen gefüllter Säcke sacks made of paper or plastic foil (minimum thickness of foil .007 und Beutel aus Papier oder Plastikfolie (Mindeststärke der Folie in. (0.18 mm) with a two thread double locked stitch, and 0,18 mm) mit einem Zweifaden-Doppelkettenstich, bei simultaneously binding the bag mouth with a 2"...

  • Page 7: Erforderliche Drehmomente

    NEEDLES NADELN Each needle has both a type and a size number. The Jede Nadel hat eine Typ- und eine Dickennummer. Die Typnummer bezeichnet die Art des Nadelkolbens, der type number denotes the kind of shank, point, length, Spitze, Länge, Rinne, Oberfläche und andere Einzel- groove, finish and other details.

  • Page 8: Sicherheitshinweise

    SAFETY RULES SICHERHEITSHINWEISE Before putting the machine described in this manual Lesen Sie vor Inbetriebnahme der in diesem Katalog into service, carefully read the instructions. The beschriebenen Maschine die Betriebsanleitung sorg- starting of each machine is only permitted after fältig. Jede Maschine darf erst nach Kenntnisnahme der taking notice of the instructions and by qualified Betriebsanleitung und nur durch entsprechend unter- operators.

  • Page 9: Gefährdungszonen

    9. Maintenance, repair and conversion work (see item Wartungs-, Reparatur- und Umbauarbeiten (siehe 8) must be done only by trained technicians or special Punkt 8) dürfen nur von Fachkräften oder entsprechend skilled personnel under condsideration of the instruc- unterwiesenen Personen unter Beachtung der tions.

  • Page 10: Einfädeln Der Maschine

    THREADING THE MACHINE EINFÄDELN DER MASCHINE Schalten Sie vor dem Einfädeln den Hauptschalter Turn off main power switch before aus! Beim Gebrauch von Kupplungsmotoren ohne threading! When using clutch motors Betätigungssperre ist der Stillstand des Motors without actuation lock wait until motor abzuwarten.

  • Page 11: Einsetzen Der Nadel

    INSERTING NEEDLE EINSETZEN DER NADEL The standard needle is 9848GF 250/100. Insert needle Die Standardnadel ist 9848GF 250/100. Setzen Sie die Nadel according to the following procedure: wie folgt ein: Bring needle head (A) to the highest position. 1. Bringen Sie den Nadelkopf (A) in die obere Stellung. Loosen screw (B).
  • Page 12 LUBRICATION ÖLEN CAUTION! Oil has been drained from machine before ACHTUNG! Vor dem Versand wurde das Öl aus der shipping and the reservoir must be filled before beginning Maschine abgelassen, der Ölbehälter muß deshalb vor der to operate. Use the oil with UNION SPECIAL Specification Inbetriebnahme gefüllt werden.
  • Page 13 LUBRICATION (CONT.) ÖLEN (FORTS.) 3. The 5mm Allen head oil drain screw (H) is located on 4. Die 5mm Innensechskant-Öl-Ablassschraube (H) befin- the underside of the reservoir next to the filter. det sich an der Unterseite des Reservoirs in der Nähe des Filters.

  • Page 14: Ölfluss-Diagram

    ÖLFLUSS-DIAGRAMM OIL FLOW DIAGRAM Die Druckschmierung arbeitet mit 0,3 - 1 bar Drucköl über einen The oiling system consists of pressurized oil 4-15 PSI Druckölverteiler (A), der vier Lagerstellen (B), (E), (C), (D) (0.3 - 1 bar) through oil distributor (A) to four bearing versorgt.

  • Page 16: Erforderliche Öl-Spezifikationen

    ERFORDERLICHE ÖL-SPEZIFIKATIONEN OIL SPECIFICATION REQUIREMENTS Sämtliche Öle sollten ungebundene, pure Mineralöle mit All oils shall be non compounded, straight mineral oils, of hoher Viskosität sein (verdünnen sich bei Hitze nicht über- high viscosity index (will not thin down excessively with mäßig).

  • Page 17: Stichlängen-Einstellung

    ADJUSTING THE STITCH LENGTH STICHLÄNGEN-EINSTELLUNG 1. Remove plug (A). 1. Entfernen Sie die Schraube (A). 2. Turn handwheel until center adjustment screw (B) 2. Drehen Sie die Riemenscheibe bis die mittig ange- is located. ordnete Einstellschraube (B) sichtbar wird. 3. Turn adjustment screw (B) clockwise to lengthen 3.

  • Page 18: Feed Dog Setting

    FEED DOG SETTING TRANSPORTEUR-EINSTELLUNG Set the height of the feed dog in its highest position so that Stellen Sie die Höhe des Transporteurs in seiner höchsten the rear teeth project .060" (1.5 mm) above the throat plate Stellung so ein, daß die hinteren Zähne 1,5 mm aus der Stichplatte ragen.

  • Page 19: Presser Foot And Chaining Section Pressure

    DRÜCKERFUSS- UND KETTELTEILDRUCK PRESSER FOOT AND CHAINING SECTION PRESSURE 1. Zum Ändern des Drückerfußdruckes (A) lösen Sie die 1. For changing the presser foot pressure (A) loosen the Sicherungsschraube (D). safety screw (D). Zum Ändern des Kettelteildruckes (B) lösen Sie die For changing the section pressure (B) loosen the Sicherungsschraube (E).

  • Page 20: Looper Setting

    LOOPER SETTING GREIFER-EINSTELLUNG Set the looper so that the looper point is .196" (5 mm) from Stellen Sie den Greifer so ein, daß der Abstand von Mitte Nadel bis zur Spitze des Greifers 5 mm beträgt, wenn der the centerline of the needle, when the looper is at its furthest position to the right.

  • Page 21: Needle Guard Setting

    NEEDLE GUARD SETTING NADELANSCHLAG-EINSTELLUNG 1. Slip shaft of guard onto holder. 1. Schieben Sie den Schaft des Anschlags in den Halter. 2. Position the guard about central in the clearance of 2. Setzen Sie den Anschlag etwa mittig in die Aussparung the rubber sealing frame.

  • Page 22: Looper Thread Control

    LOOPER THREAD CONTROL GREIFERFADENKONTROLLE 1. Set the cast off edge of looper thread take-up to be 2.000" 1. Stellen Sie die Abzugskante des Greiferfadenabzugs bis Außenseite Greiferfadenabzugswelle auf das Maß 51mm (51 mm) from the outside of the looper thread take-up shaft.

  • Page 23: Stitch Formation And Thread Tension

    STITCH FORMATION AND THREAD TENSION STICHBILDUNG UND FADENSPANNUNG Set the needle thread tension to be light enough to maintain Stellen Sie die Nadelfadenspannung so ein, daß bei Bildung einer halben Stichlänge eine ausreichend große Nadel- a needle loop at the tip of the needle on half the length of one stitch.

  • Page 24: Mounting The Proximity Switch For Feeler

    STYLES BC211P12, T12, TA12, U14, UA14: KLASSEN BC211P12, T12, TA12. U14, UA14: MOUNTING THE PROXIMITY SWITCH FOR FEELER EINBAU DES NÄHERUNGSSCHALTER FÜR TASTER Remove left end cover. Mount the electronic proximity switch (A) Entfernen Sie das linke Abschlußblech. Montieren Sie den as shown in Fig.

  • Page 26: Scissors Type Thread Chain Cutter Setting

    STYLES BC211P11-1, BC211P12-1M, -1A AND -1B: KLASSEN BC211P11-1, BC211P12-1M, -1A UND -1B: SCISSORS TYPE THREAD CHAIN CUTTER SETTING FADENKETTENSCHEREN-EINSTELLUNG When the air cylinder for the chain cutter (R, Fig. 1) is not Wenn der Luftzylinder für die Kettenschere (R, Fig. 1) nicht activated and the chain cutter (R) is in its home position below aktiviert ist und die Kettenschere (R) in ihrer Ausgangslage the throat plate, the knife tips of the chain cutter (R) should be...

  • Page 27: Setting The Time Relays In The Switch Box Of The

    EINSTELLUNG DER ZEITRELAIS IM SCHALTKASTEN SETTING THE TIME RELAYS IN THE SWITCH BOX OF THE SEWING STATION DER NÄHSTATION When the bag is closed the thread chain cutter should cut Wenn der Sack zugenäht ist, soll die Fadenkettenschere in at the moment the sewing machine stops and the bag dem Augenblick schneiden, in dem die Nähmaschine stillsteht und der auf dem Transportband weiterlaufende Sack die conveyed on just tightens the thread chain.

  • Page 28: Wiring Diagram

    WIRING DIAGRAM SCHALTSCHEMA STYLES BC211P12-1M, -1A, -1B KLASSEN BC211P12-1M, -1A, -1B Pay attention to the numbers on contact Beachten Sie beim Anschließen der Ka- insert of plug when connecting the cable beladern die Ziffern am Kontrakträger leads. des Steckers. When assembling the plug choose built- Wählen Sie beim Zusammenbau des in position “A”...

  • Page 29: Tape Cutter Knife Adjustments

    KLASSEN BC211T11-1, BC211T12-1M UND TA12-1M: STYLES BC211T11-1, BC211T12-1M AND TA12-1M: EINSTELLUNG DES BANDABSCHNEIDERS TAPE CUTTER KNIFE ADJUSTMENTS 1. Bauen Sie das Untermesser an. Lassen Sie dabei die 1. Install lower knife. Keep lock screws (A) on lower knife Befestigungsschrauben (A) des Untermessers lose. loose.

  • Page 30: Replacing The Tape Cutter

    REPLACING THE TAPE CUTTER AUSTAUSCH DES BANDABSCHNEIDERS Remove left end cover and solenoid impulse valve. Re- Entfernen Sie das linke Abschlußblech und das Magnet- move two mounting screws (L) and replace tape cutter. Impulsventil. Entfernen Sie die beiden Befestigungs- schrauben (L) und tauschen Sie den Bandabschneider aus. Remount tape cutter with two mounting screws (L) so that Bauen Sie den Bandabschneider mit den beiden lower knife edge is .020"...

  • Page 31: Assembly And Adjustment Of Tape Cutter C29476Gc3

    ASSEMBLY AND ADJUSTMENT OF TAPE CUTTER MONTAGE UND EINSTELLUNG DES ABSCHNEIDERS C29476GC3 C29476GC3 With the lower knife installed. Mit eingebautem Untermesser installiert. Attach the upper knife assembly with (3) screws. The left Montieren Sie das komplette Obermesser mit (3) Schrauben. edge of the knife assembly should be parallel to the edge of Die linke Kante des kompletten Obermessers sollte parallel the casting.
  • Page 32 AIR CYLINDER RETRACTED AIR CYLINDER EXTENDET LUFTZYLINDER EINGEFAHREN LUFTZYLINDER AUSGEFAHREN Picture 2 Picture 1 Bild 2 Bild 1 Picture 3 Bild 3...
  • Page 33 EINSTELLEN DER BANDABSCHNEIDER-GUILLOTINE ADJUSTING THE TAPE CHOPPER OF FÜR BC211UA16-1, -1M BC211UA16-1, -1M ACHTUNG: Bevor Sie die Guillotine einstellen oder CAUTION: Before adjusting the chopper or changing Messer wechseln, schalten Sie den Haupt- the knives, turn off the main switch and schalter aus und trennen Sie bitte unbe- machine has to be detached from the dingt die Maschine vom pneumatschen...
  • Page 34 AIR CYLINDER RETRACTED AIR CYLINDER EXTENDET LUFTZYLINDER EINGEFAHREN LUFTZYLINDER AUSGEFAHREN Picture 1 Bild 1 Picture 2 Bild 2 Picture 3 Bild 3...
  • Page 35 4. Changing the Upper and Lower Knife 4. Wechseln von Ober- und Untermesser a) Remove upper knife (E) by removing screws (F). a) Entfernen Sie das Obermesser (E) durch Heraus- Make sure that you do not lose the three springs drehen der Schrauben (F).

  • Page 36: Wiring Diagram

    WIRING DIAGRAM SCHALTSCHEMA STYLES BC211T12-1M, TA12-1M KLASSEN BC211T12-1M, TA12-1M BC211U14-1M, UA14-1M BC211U14-1M, UA14-1M Pay attention to the numbers on con- Beachten Sie beim Anschließen der tact insert of plug, cable leads and Kabeladern die Ziffern am Kontakt- terminal block when connecting the träger des Steckers, an den Kabel- cable leads.
  • Page 37 SETTING THE TIME RELAYS IN THE SWITCH BOX OF THE EINSTELLUNG DER ZEITRELAIS IM SCHALTKASTEN DER SEWING STATION. NÄHSTATION When the bag is closed the tape cutter should cut at the Wenn der Sack zugenäht ist, soll der Bandabschneider in moment the sewing machine stops and the bag conveyed dem Augenblick schneiden, in dem die Nähmaschine stillsteht on just tightens the tape.
  • Page 38 NEEDLE / LOOPER SYNCHRONISATION NADEL-/ GREIFERSYNCHRONISIERUNG...
  • Page 39 Synchronisieren mit Synchronisier-Teilesatz TT148 Synchronize with TT148 Synchronization Gauge Kit Entfernen Sie den Greifer und setzen Sie den Teststift (I), Remove the looper and insert the test pin (I) , 1/4" (6.3 mm) 6,3 mm Durchmesser x 44,5 mm lang, in den Greifer- diameter x 1 3/4"...
  • Page 40 TROUBLE SHOOTING FEHLERSUCHE Ö a f l t s i . n i . t l l e t i e t c i f e l i ä i l h ä ä t n i Ö ö ä .
  • Page 41 VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION OF PARTS OF PARTS OF PARTS OF PARTS OF PARTS DARSTELLUNGEN UND DARSTELLUNGEN UND DARSTELLUNGEN UND DARSTELLUNGEN UND DARSTELLUNGEN UND TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN...
  • Page 43 BUSHINGS BUSHINGS BUSHINGS BUSHINGS BUSHINGS BUCHSEN BUCHSEN BUCHSEN BUCHSEN BUCHSEN Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10044AL Bushing, needle bar, upper Nadelstangenbuchse 10054C Bushing, needle bar, lower Nadelstangenbuchse 10044BR Bushing, presser bar Buchse 660-1033 Lip Seal Wellendichtring...
  • Page 45 NEEDLE BAR DRIVE NEEDLE BAR DRIVE NEEDLE BAR DRIVE NEEDLE BAR DRIVE NEEDLE BAR DRIVE NADELSTANGENANTRIEB NADELSTANGENANTRIEB NADELSTANGENANTRIEB NADELSTANGENANTRIEB NADELSTANGENANTRIEB Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10096 Guard, needle bar Nadelstangenschutz 660-1141 "O"Ring, for 10096 Dichtungsring für 10096 10017B Needle Bar...
  • Page 47 UPPER MAIN SHAFT UPPER MAIN SHAFT UPPER MAIN SHAFT UPPER MAIN SHAFT UPPER MAIN SHAFT OBERE HAUPTWELLE OBERE HAUPTWELLE OBERE HAUPTWELLE OBERE HAUPTWELLE OBERE HAUPTWELLE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10022F Main Shaft, upper Obere Hauptwelle TA0370601M0 Plug...
  • Page 49 CRANKSHAFT ASSEMBLY CRANKSHAFT ASSEMBLY CRANKSHAFT ASSEMBLY CRANKSHAFT ASSEMBLY CRANKSHAFT ASSEMBLY KURBELWELLE, KOMPLETT KURBELWELLE, KOMPLETT KURBELWELLE, KOMPLETT KURBELWELLE, KOMPLETT KURBELWELLE, KOMPLETT Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10021FN Handwheel Handrad 95510 Screw, set Gewindestift C10021F Pulley, adjustable Riemenscheibe, verstellbar...
  • Page 51 LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB Part No.
  • Page 53 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 MESSERANTRIEB UND STICHPLATTENTRÄGER FÜR BC211P01-1 MESSERANTRIEB UND STICHPLATTENTRÄGER FÜR BC211P01-1 MESSERANTRIEB UND STICHPLATTENTRÄGER FÜR BC211P01-1...
  • Page 55 KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND THROAT PLATE SUPPORTS FOR BC211P, BC211T THROAT PLATE SUPPORTS FOR BC211P, BC211T THROAT PLATE SUPPORTS FOR BC211P, BC211T...
  • Page 57 AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M LUFTZYLINDERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M LUFTZYLINDERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M LUFTZYLINDERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M...
  • Page 59 AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B...
  • Page 61 DOUBLE ACTING AIR CYLINDER DRIVE ASS. FOR THREAD CHAIN CUTTER DOPPELT WIRKENDER LUFTZYLINDER-ANTRIEB FÜR FADENKETTENSCHERE Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Doppelt wirk. Luftzyl.-Antr. kpl. BC111P12-1M 29925BCMD Double Act. Air Cyl. Dr. Ass. BC111P12-1M Doppelt wirk.
  • Page 63 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 TASTER FÜR BC211P12, -1MZ4063.
  • Page 65 TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M...
  • Page 67 TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M...
  • Page 69 AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB,BC211T12-1M, TA12-1M, BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB,BC211T12-1M, TA12-1M, BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB,BC211T12-1M, TA12-1M, BC211U14-1M, BC211UA14-1M...
  • Page 71 AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M Ref.

  • Page 73: Tape Chopper For Bc211Ua16-1, -1M

    TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M Ref.

  • Page 75: Chopper Drive For Bc211Ua16-1, -1M

    CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M Ref.
  • Page 77 TAPE TAPE TAPE REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M TAPE TAPE REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M...

  • Page 79: Feed Mechanism

    FEED MECHANISM FEED MECHANISM FEED MECHANISM FEED MECHANISM FEED MECHANISM TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl VVSS6121050SP Screw Schraube C10034G Frame, sealing Dichtrahmen C10034E Washer, sealing Dichtplatte G10084B Bellow Assembly Dichtbalg, komplett CSS6110710TP...

  • Page 81: Presser Foot Lift

    PRESSER FOOT LIFT PRESSER FOOT LIFT PRESSER FOOT LIFT PRESSER FOOT LIFT PRESSER FOOT LIFT DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl C10030W Presser Foot Binder Drückerfuß-Mitnehmer Screw VV6152212SP Schraube C10095S Screw...

  • Page 83: Oil Pump

    OIL PUMP OIL PUMP OIL PUMP OIL PUMP OIL PUMP ÖLPUMPE ÖLPUMPE ÖLPUMPE ÖLPUMPE ÖLPUMPE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10093CR Oil Tube, suction Ölansaugrohr 660-3003 Rotary Fitting Schwenkverschraubung 10093T Clamp, oil tube Halter für Ölrohr WP0531000SE Washer...

  • Page 85: Oil Tubes

    OIL TUBES OIL TUBES OIL TUBES OIL TUBES OIL TUBES ÖLSCHLÄUCHE ÖLSCHLÄUCHE ÖLSCHLÄUCHE ÖLSCHLÄUCHE ÖLSCHLÄUCHE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10093AH Oil Tube, 220mm long Ölschlauch, 220mm lang 10093-4 Oil Tube, 178mml ong Ölschlauch, 178mm lang 10093-2 Oil Tube, 280mm long...

  • Page 87: Oil Distributor Assembly

    OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10084 Gasket Dichtung Oil Distributor GR-10093A...

  • Page 89: Needle Thread Control

    NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NADELFADENKONTROLLE NADELFADENKONTROLLE NADELFADENKONTROLLE NADELFADENKONTROLLE NADELFADENKONTROLLE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl C10047D Stift C10066 Holder, thread guide Halter für Fadenführung CSS8120740SP Screw, set Gewindestift...

  • Page 91: Looper Thread Control

    LOOPER THREAD CONTROL LOOPER THREAD CONTROL LOOPER THREAD CONTROL LOOPER THREAD CONTROL LOOPER THREAD CONTROL GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl C10066D Guide, thread Fadenführung C80858BX1 Support, thread guide Halter für Fadenführung C28C Screw, set...

  • Page 93: Front And Looper Covers

    FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG Part No.

  • Page 95: Covers

    COVERS COVERS COVERS COVERS COVERS ABDECKUNGEN ABDECKUNGEN ABDECKUNGEN ABDECKUNGEN ABDECKUNGEN Ref. No. Part No. Description Beschreibung Amt Req. Pos. Nr. Teil-Nr. Anzahl Screw VVSS6120940SP Schraube Cover 10082M Abdeckung Seal 660-1039 Dichtungsring Cover 10082F Abdeckung Screw VV22599G Schraube Spring C524 Feder Bolt C10095A Bolzen...
  • Page 97 BACK AND RIGHT COVERS BACK AND RIGHT COVERS BACK AND RIGHT COVERS BACK AND RIGHT COVERS BACK AND RIGHT COVERS HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG Ref.
  • Page 99 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 Ref. No. Part No. Description Beschreibung Amt Req.
  • Page 101 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 NÄHTEILE FÜR BC211P11-1, BC211P12-1A, -1B, -1M , -1MZ4063 NÄHTEILE FÜR BC211P11-1, BC211P12-1A, -1B, -1M , -1MZ4063 NÄHTEILE FÜR BC211P11-1, BC211P12-1A, -1B, -1M , -1MZ4063...
  • Page 103 SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M Ref.
  • Page 105 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1...
  • Page 107 ACCESSORIES ACCESSORIES ACCESSORIES ACCESSORIES ACCESSORIES ZUBEHÖR ZUBEHÖR ZUBEHÖR ZUBEHÖR ZUBEHÖR Ref. No. Part No. Description Beschreibung Amt Req. Pos. Nr. Teil-Nr. Anzahl 22933105 Screw Driver Schraubendreher 22933006 Screw Driver Schraubendreher B9204804000 Tweezers Pinzette WR83 Allen Wrench 5mm T-Griff 5mm 9848GF250/100 Needle Nadel 28604R...
  • Page 109 NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION Ref. No. Part No. Description Beschreibung Amt Req.
  • Page 110 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr.
  • Page 111 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr.
  • Page 112 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr.
  • Page 113 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Teil Nr. Seite Teil Nr.
  • Page 114 Union Special LLC Office: One Union Special Plaza Huntley, IL 60142 Phone: US: 800-344 9698 Phone: 847-669 4200 Fax: 847-669 4355 www.unionspecial.com e-mail: bags@unionspecial.com European Distribution Center: Union Special GmbH Raiffeisenstrasse 3 D-71696 Möglingen, Germany Tel.: 49 (0)7141/247-0 Fax: 49(0)7141/247-100 www.unionspecial.de e-mail: sales@unionspecial.de...
