ORIGINAL INSTRUCTIONS
ENGINEERS, AND ILLUSTRATED PARTS MANUAL
ORIGINALBETRIEBSANLEITUNG
WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS
BCE300 MEDIUM SPEED BAG CLOSING MACHINES
CORROSION RESISTANT PARTS
BCE300 "ECONOMY" SACKZUNÄHMASCHINEN
KORROSIONSGESCHÜTZTE TEILE
MANUAL NO. / KATALOG NR. PT1603-GR
FOR STYLES / FÜR TYPEN
BCE311P01-1NW, P15-1NW, UA25-1NW
BCE391P01-1NW
USE IN CONJUNCTION WITH SERIAL NUMBER 'UA' AND LATER
2-12-2020

Advertisement

Table of Contents
loading

Related Manuals for UnionSpecial BCE300 Series

Summary of Contents for UnionSpecial BCE300 Series

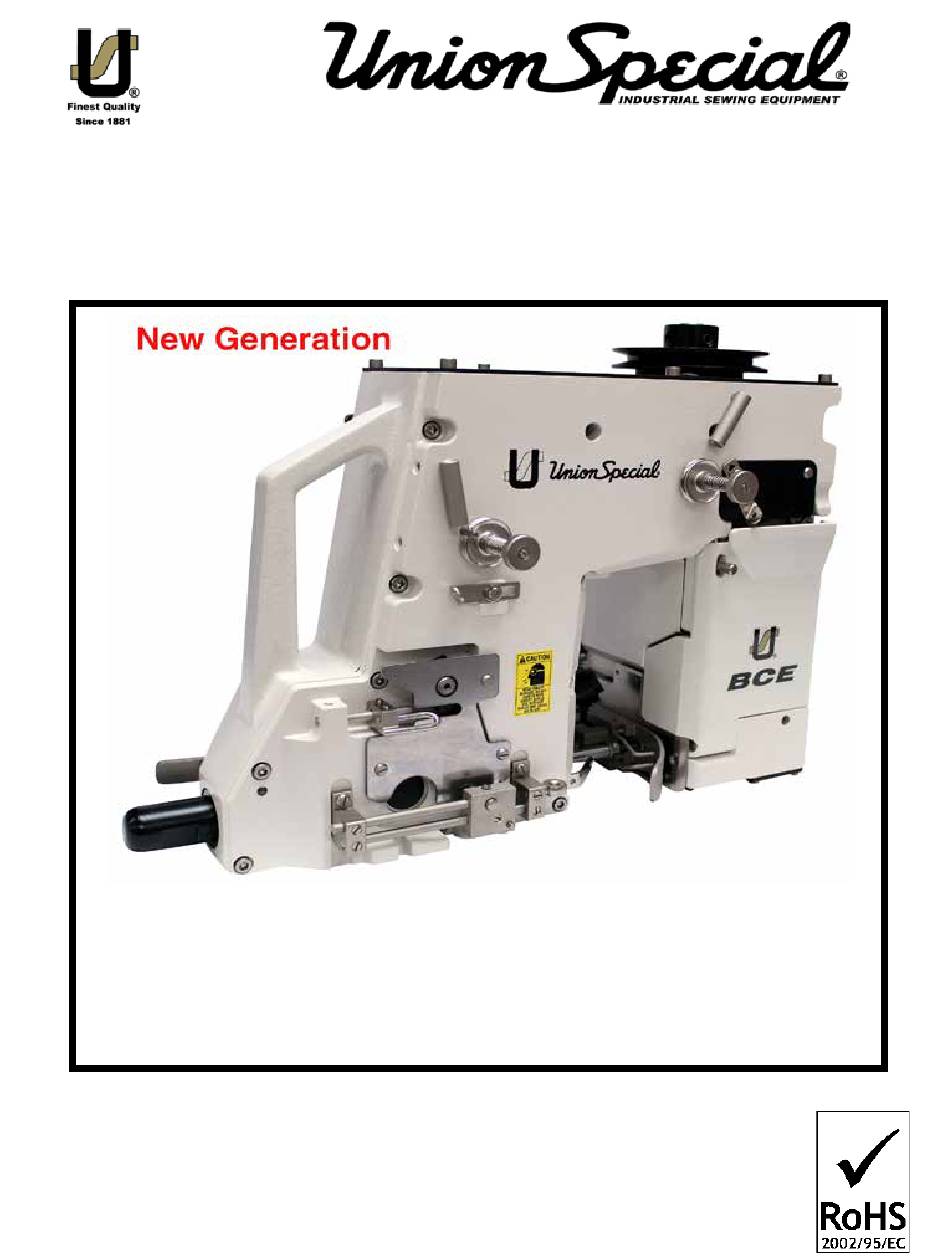

  • Page 1 ORIGINAL INSTRUCTIONS ENGINEERS, AND ILLUSTRATED PARTS MANUAL ORIGINALBETRIEBSANLEITUNG WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS BCE300 MEDIUM SPEED BAG CLOSING MACHINES CORROSION RESISTANT PARTS BCE300 "ECONOMY" SACKZUNÄHMASCHINEN KORROSIONSGESCHÜTZTE TEILE MANUAL NO. / KATALOG NR. PT1603-GR FOR STYLES / FÜR TYPEN BCE311P01-1NW, P15-1NW, UA25-1NW BCE391P01-1NW USE IN CONJUNCTION WITH SERIAL NUMBER 'UA' AND LATER 2-12-2020...

  • Page 2: Table Of Contents

    MANUAL NO. PT1603-GR KATALOG NR. PT1603-GR ILLUSTRATED PARTS MANUAL FOR ILLUSTRIERTES TEILEVERZEICHNIS FÜR BCE300 SERIES MACHINES MASCHINENKLASSEN BCE300 First Edition Copyright 2016 Erste Auflage © 2016 Weltweit beanspruchte Union Special GmbH Union Special GmbH Rights Reserved in All Rechte Countries...
  • Page 3 TABLE OF CONTENTS INHALTSVERZEICHNIS PAGE / SEITE Adjusting the Stitch Length Stichlängen-Einstellung Feed Dog Setting Transporteur-Einstellung Presser Foot and Chaining Section Pressure Drückerfuß- und Kettelteildruck Looper Setting Greifer-Einstellung Needle Height Setting Nadelhöhen-Einstellung Needle Guard Setting Nadelanschlag-Einstellung Needle Thread Control Nadelfadenkontrolle Looper Thread Control Greiferfadenkontrolle Stitch Formation and Thread Tension...

  • Page 4: Identification Of Machines

    IDENTIFICATION OF MACHINES BEZEICHNUNG DER MASCHINEN Each UNION SPECIAL BCE300 series machine is identi- Jede UNION SPECIAL BCE300 Maschine hat eine Typnum- fied by a style number, which is stamped on the style plate mer, die in das Typenschild eingeprägt ist, das mittig an der located on the center portion at the rear of the casting.
  • Page 5 Medium speed and high performance automatic sewing machines "Economy" Automatik-Nähmaschinen mit automatischem Start und with automatic start and stop of the machine and automatically operated Stopp der Maschine und automatisch arbeitenden Fadenketten– oder thread chain or tape cutters for closing filled bags and sacks made of Bandabschneidern zum Schließen gefüllter Säcke und Beutel aus Jute, jute, cotton, paper, plastic or woven polypropylene tapes, bituminized Baumwolle, Papier, Kunststofffolie oder Kunststoffbändchengewebe, sowie...

  • Page 6: Sackverschlussarten

    BCE311UA25-1NW: Sewing machine for closing filled bags BCE311UA25-1NW: Nähmaschine zum Zunähen gefüllter and sacks made of paper or plastic foil (minimum thickness of Säcke und Beutel aus Papier oder Plastikfolie (Mindeststärke foil .007 in. (0.18 mm) with a two thread double locked stitch, der Folie 0,18 mm) mit einem Zweifaden-Doppelkettenstich, bei and simultaneously binding the bag mouth with a 2"...

  • Page 7: Erforderliche Drehmomente

    NEEDLES NADELN Jede Nadel hat eine Typ- und eine Dickennummer. Die Each needle has both a type and a size number. The type Typnummer bezeichnet die Art des Nadelkolbens, der number denotes the kind of shank, point, length, groove, Spitze, Länge, Rinne, Oberfläche und andere Einzel- finish and other details.

  • Page 8: Sicherheitshinweise

    SAFETY RULES SICHERHEITSHINWEISE Before putting the machine described in this manual Lesen Sie vor Inbetriebnahme der in diesem Katalog into service, carefully read the instructions. The starting beschriebenen Maschine die Betriebsanleitung sorg- of each machine is only permitted after taking notice fältig.

  • Page 9: Gefährdungszonen

    9. Maintenance, repair and conversion work (see item Wartungs-, Reparatur- und Umbauarbeiten (siehe 8) must be done only by trained technicians or spe- Punkt 8) dürfen nur von Fachkräften oder entsprech cial skilled personnel under condsideration of the end unterwiesenen Personen unter Beachtung der instructions.

  • Page 10: Einfädeln Der Maschine

    EINFÄDELN DER MASCHINE THREADING THE MACHINE Schalten Sie vor dem Einfädeln den Hauptschalter Turn off main power switch before aus! Beim Gebrauch von Kupplungsmotoren ohne threading! When using clutch motors Betätigungssperre ist der Stillstand des Motors without actuation lock wait until motor abzuwarten.
  • Page 11 THREADING THE MACHINE (CONT.) EINFÄDELN DER MASCHINE (FORTS.) NEW TAKE UP THREAD TO LEFT OF PIN...

  • Page 12: Einsetzen Der Nadel

    INSERTING NEEDLE EINSETZEN DER NADEL The standard needle is 9848GF 250/100. Insert needle ac- Die Standardnadel ist 9848GF 250/100. Setzen Sie die Nadel cording to the following procedure: wie folgt ein: Bring needle head (A) to the highest position. 1. Bringen Sie den Nadelkopf (A) in die obere Stellung. Loosen screw (B).
  • Page 13 ÖLEN LUBRICATION ACHTUNG! Vor dem Versand wurde das Öl aus der Maschine CAUTION! Oil has been drained from machine before shipping and the reservoir must be filled before beginning abgelassen, der Ölbehälter muß deshalb vor der Inbetrieb- to operate. Use the oil with UNION SPECIAL Specification nahme gefüllt werden.
  • Page 14 ÖLEN (FORTS.) LUBRICATION (CONT.) 3. Die 5mm Innensechskant-Öl-Ablassschraube (C) befin- 3. The 5mm Allen head oil drain screw (C) is located on det sich an der hinteren Abdeckung neben dem Wort DRAIN back cover next to DRAIN on the cover. auf der Abdeckung.

  • Page 15: Ölfluss-Diagram

    ÖLFLUSS-DIAGRAMM OIL FLOW DIAGRAM Die Druckschmierung arbeitet mit Drucköl, das intern an die stra- The oiling system consists of pressurized oil that is sent tegisch wichtigen Stellen der Maschine, die Öl benötigen, geleitet to strategic areas internally throughout the machine that wird.

  • Page 17: Erforderliche Öl-Spezifikationen

    ERFORDERLICHE ÖL-SPEZIFIKATIONEN OIL SPECIFICATION REQUIREMENTS Sämtliche Öle sollten ungebundene, pure Mineralöle mit hoher All oils shall be non compounded, straight mineral oils, of Viskosität sein (verdünnen sich bei Hitze nicht übermäßig). high viscosity index (will not thin down excessively with Praktisch alle Ölgesellschaften haben Öle entsprechend heat).
  • Page 18 MAINTENANCE PLAN BCE300 Daily at the beginning of shift work 1. Check oil level at oil gauge glass after closing 30 to 40 bags.. 2. Check oil flow at running machine; splash oil has to be visible at the oil sight glass. Ölspiegel zwischen Markierungen ok Oil Level between markings ok Daily at end of shift work: Clean sewing machine with compressed air!! For cleaning open looper cover and looper thread cover.

  • Page 19: Wartungsplan Bce311

    WARTUNGSPLAN BCE300 Täglich bei Schichtbeginn: 1. Ölspiegel im Ölschauglas nach 30 bis 40 Säcken kontrollieren. 2. Ölflusskontrolle bei laufender Maschine; Spritzöl im Ölschauglas muss sichtbar sein. Ölspiegel zwischen Markierungen ok Oil Level between markings ok Täglich bei Schichtende: Nähmaschine mit Pressluft reinigen!! Zum Reinigen die Greiferabdeckung und die Greiferfadenabdek- kung öffnen.

  • Page 20: Adjusting The Stitch Length

    ADJUSTING THE STITCH LENGTH STICHLÄNGEN-EINSTELLUNG Stitch length is set at the factory at 3SPI (9mm). Die Stitchlänge ist in der Fabrik auf 9 mm eingestellt. If adjustrment is necessary: Falls eine Einstellung notwendig ist, gehen Sie wie folgt.vor. 1. Remove the bracket and back right cover plate with 1.

  • Page 21: Feed Dog Setting

    TRANSPORTEUR-EINSTELLUNG FEED DOG SETTING Set the height of the feed dog in its highest position so that Stellen Sie die Höhe des Transporteurs in seiner höchsten the rear teeth project .060" (1.5 mm) above the throat plate Stellung so ein, daß die hinteren Zähne 1,5 mm aus der surface.

  • Page 22: Looper Setting

    LOOPER SETTING GREIFER-EINSTELLUNG Stellen Sie den Greifer so ein, daß der Abstand von Mitte Set the looper so that the looper point is .196" (5 mm) from Nadel bis zur Spitze des Greifers 5 mm beträgt, wenn der the centerline of the needle, when the looper is at its furthest Greifer in seiner rechten Endstellung ist.

  • Page 23: Needle Guard Setting

    NEEDLE GUARD SETTING NADELANSCHLAG-EINSTELLUNG 1. Attach fixed rear needle guard to rubber seal frame 1. Befestigen Sie den feststehenden hinteren Nadelanschlag am Gummidichtrahmen. 2. Drehen Sie die Riemenscheibe bis die Greiferspitze 2. Rotate pulley in operating direction until the point of the looper is just entering the scarf of the needle.

  • Page 24: Looper Thread Control

    LOOPER THREAD CONTROL GREIFERFADENKONTROLLE 1. Set the looper thread take-up lever to just contact 1. Stellen Sie den Greiferfadenabzugshebel so ein, dass er gerade den Faden berührt, wenn die the thread when the needle enters the throat plate. Nadelspitze sich an der Oberkante der Stichplatte befindet. 2.

  • Page 25: Stitch Formation And Thread Tension

    STITCH FORMATION AND THREAD TENSION STICHBILDUNG UND FADENSPANNUNG Set the needle thread tension to be light enough to maintain Stellen Sie die Nadelfadenspannung so ein, daß bei Bildung einer halben Stichlänge eine ausreichend große Nadel- a needle loop at the tip of the needle on half the length of one stitch.

  • Page 27: Scissors Type Thread Chain Cutter Setting

    STYLES BCE311P15-1NW: KLASSEN BCE311P15-1NW: SCISSORS TYPE THREAD CHAIN CUTTER SETTING FADENKETTENSCHEREN-EINSTELLUNG When the air cylinder for the chain cutter (R, Fig. 1) is not Wenn der Luftzylinder für die Kettenschere (R, Fig. 1) nicht activated and the chain cutter (R) is in its home position below ak tiviert ist und die Kettenschere (R) in ihrer Ausgangslage the throat plate, the knife tips of the chain cutter (R) should be unter der Stichplatte ist, sollen die obersten Messerkanten der...

  • Page 28: Blank

    BLANK...

  • Page 29: C29476Gc6 Guillotine Cutter Adjustments

    STYLES BC311UA25-1NW KLASSEN BC311UA25-1NW C 2 9 4 7 6 G C 6 E I N S T E L L U N G D E S G U I L L O T I N E - C29476GC6 GUILLOTINE CUTTER BANDABSCHNEIDERS ADJUSTMENTS...
  • Page 30 NEEDLE / LOOPER SYNCHRONIZATION NADEL-/ GREIFERSYNCHRONISIERUNG...
  • Page 31 Synchronisieren mit Synchronisier-Teilesatz TT148 Synchronize with TT148 Synchronization Gauge Kit Entfernen Sie den Greifer und setzen Sie den Teststift (I), 6,3 Remove the looper and insert the test pin (I) , 1/4" (6.3 mm) mm Durchmesser x 44,5 mm lang, in den Greiferhalter und diameter x 1 3/4"...

  • Page 32: Blank

    BLANK...

  • Page 33: Trouble Shooting

    TROUBLE SHOOTING FEHLERSUCHE PROBLEMS CAUSE AND SOLUTION PROBLEME URSACHE UND LÖSUNG Needle thread wraps CAUSE: Chaining section not Nadelfaden ist umden Greifer URSACHE: Fadenkette wird around looper clamping chain. SOLUTION: Set gewickelt. nicht vom Kettelteil geklemmt. chaining section to specification. Broken threads while CAUSE: Threading upon thread Fadenbruch während des...

  • Page 34: Blank

    BLANK...

  • Page 35: Views And Description Of Parts

    VIEWS AND DESCRIPTION OF PARTS DARSTELLUNGEN UND...

  • Page 37: Bushings

    BUSHINGS BUCHSEN Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 10044AL Bushing, needle bar, upper Nadelstangenbuchse 10054D Bushing, needle bar, lower Nadelstangenbuchse "O" Ring, for 10054C 660-1137 Dichtungsring für 10054C Bushing, presser bar 10044BR Buchse Bushing, main shaft 10044XGL Buchse, Hauptwelle...

  • Page 39: Needle Bar Drive

    NEEDLE BAR DRIVE NADELSTANGENANTRIEB Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 10096G Guard, needle bar Nadelstangenschutz 660-1141 "O"Ring Dichtungsring 10017B Needle Bar Nadelstange C10018C Needle Head Nadelkopf CSS6110650TP Screw Schraube 9848GF250/100 Needle Nadel 10016B Needle Bar Connection Nadelstangenverbindung SS6150810SP...

  • Page 41: Upper Main Shaft

    UPPER MAIN SHAFT OBERE HAUPTWELLE Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 10022F Main Shaft, upper Obere Hauptwelle TA0370601M0 Plug Stopfen 10040B Eccentric Exzenter SS8660612TP Screw, set Gewindestift 660-1029 Ring, retaining Sicherungsring 29476ZS Bearing,assembly Kugellager SS8660612TP Screw, set...

  • Page 43: Crankshaft Assembly

    CRANKSHAFT ASSEMBLY KURBELWELLE, KOMPLETT Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 10021S Pulley Riemenscheibe C22894BQ Screw, set Gewindestift 10084A Washer, felt Filzscheibe CSS9151420TP Screw Schraube WP0621016SD Washer Scheibe 10042 Sprocket, feed drive Zahnriemenrad für Transportantrieb 10021B Nabe 22894AV...

  • Page 45: Looper Drive

    LOOPER DRIVE GREIFERANTRIEB Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 10008 Looper Greifer C10008 Looper, chromium plated Greifer, verchromt (401 stitch) (401 Stich) 10008A Blind Looper (101 stitch) BCE391 Einfachkettenstichgreifer (101 Stich) BCE391 80137A Collar 1 mm thick (if required Unterlegring 1 mm dick (nur falls only)

  • Page 47: Feed Mechanism

    FEED MECHANISM TRANSPORTMECHANISMUS Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl CSS6121050SP Screw Schraube CSS6121210SP Screw Schraube C10025C Needle Guard Nadelanschlag Dichtrahmen C10034J Frame, sealing Dichtplatte C10034E Washer, sealing Dichtbalg, komplett G10084B Bellow Assembly Dichtbalg ---- Bellows Screw...

  • Page 49: Oil Pump

    OIL PUMP ÖLPUMPE Ref. No. Part No. Description Beschreibung Amt. Req. Pos. Nr. Teil Nr. Anzahl Ölansaugrohr 10093CR Oil Tube, suction Schwenkverschraubung 660-3003 Rotary Fitting Halter für Ölrohr 10093T Clamp, oil tube Scheibe WP0531000SE Washer Schraube SS6121210SP Screw Schraube SM6051202TP Screw Ölabweisblech 10093CS...

  • Page 51: Oil Tubes

    OIL TUBES ÖLSCHLÄUCHE Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 10093AH Oil Tube, 220mm long Ölschlauch, 220mm lang 10093-4 Oil Tube, 178mml ong Ölschlauch, 178mm lang 10093-2 Oil Tube, 280mm long Ölschlauch, 280mm lang 10093AF Oil Tube, 120mm long Ölschlauch, 120mm lang...

  • Page 53: Oil Distributor Assembly

    OIL DISTRIBUTOR ASSEMBLY ÖLVERTEILER, KOMPLETT Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 10084 Gasket Dichtung 10093CW Oil Distributor Ölverteiler Ölrohr ----- Oil Tube Washer Scheibe WP0531000SE Screw Schraube SM6052002TP Gasket Dichtung 10084G Oil Housing Verteilergehäuse 10093CT Screw, plug, oil drain...

  • Page 55: Presser Foot Lift

    PRESSER FOOT LIFT DRÜCKERFUSSLIFTUNG Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Presser Foot Binder Drückerfuß-Mitnehmer C10030W Screw Schraube CSS6152212SP Screw Schraube 10095BN Mutter 10095BP Screw Schraube C10095S Collar Stellring C10033R Screw Schraube Regulator Druckeinstellschraube C10030Y Spring Standard Feder, Standard...

  • Page 57: Needle Thread Control

    NEEDLE THREAD CONTROL NADELFADENKONTROLLE Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl C10047D Stift Holder, thread guide C10066 Halter für Fadenführung Screw, set CSS8120740SP Gewindestift Guide, thread C10066A Fadenführung Cover Abdeckung C10082Q Screw CSS6121050SP Schraube Support, thread control C10066C Halter für Fadenkontrolle...

  • Page 59: Looper Thread Control

    LOOPER THREAD CONTROL GREIFERFADENKONTROLLE Ref. No. Part No. Description Beschreibung Amt. Req. Pos. Nr. Teil Nr. Anzahl Guide, thread Fadenführung C10068C Screw Schraube CSS1120710SP Guide, thread Fadenführung C10068D Eyelet Öse 10068E Take-up, Thread Greiferfadenaufnehmer C10023B Screw Schraube CSS9151630CP Screw Schraube CSS6121050SP Cover Abdeckung...

  • Page 61: Front And Looper Covers

    FRONT AND LOOPER COVERS VORDERE ABDECKUNG UND GREIFERABDECKUNG Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Cover, front Frontdeckel 10082AW Stift 660-1094 Stift 96535 Stift 660-1067 Plug Verschlussstopfen TA2351004R0 Lip Seal Wellendichtring 660-1127 Collar Stellring C10033D Screw, set Gewindestift...

  • Page 63: Covers

    COVERS ABDECKUNGEN Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Screw Schraube CSS6120940SP Cover Abdeckung 10082AH Gasket Dichtung 10084L Cover Abdeckung 10082F Screw Schraube C22599G Spring Feder C524 Bolt Bolzen C10095A...

  • Page 65: Back And Right Covers

    BACK AND RIGHT COVERS HINTERE UND RECHTE ABDECKUNG Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Schraube C22894BM Screw Verschlussstopfen TA1050504R0 Plug, cap Abdeckung 10082AK Cover Staubring ----- Dust Ring Entlüftungsschraube GR-10094 Vent Stift ----- Typenschild ----- Plate, style...
  • Page 66 Torque: 26 in lb Drehmoment: 3Nm Torque: 30 in ob Drehmoment: 3.5Nm Torque: 17 in lb Drehmoment: 2Nm Torque: 26 in lb Drehmoment: 3 Nm...
  • Page 67 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BCE311P01-1NW AND BCE391P01-1NW MESSERANTRIEB UND STICHPLATTENTRÄGER FÜR BCE311P01-1NW UND BCE391P01-1NW Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Schraube Screw CSS4150915SP Stichplattenträger Support, throat plate C10080W Messerhalter, bewegbar Knife Holder, moveable C10050B Schraube...

  • Page 69: Knife Drive For Bce311P15-1Nw

    KNIFE DRIVE FOR BCE311P15-1NW THROAT PLATE SUPPORTS FOR BCE311UA25-1NW MESSERANTRIEB FÜR BCE311P15-1NW STICHPLATTENTRÄGER FÜR BCE311UA25-1NW Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Screw CSS4150915SP Schraube Screw C10095M Zylinderschraube C10073C Lever, knife drive Messerantriebshebel CSS4111215SP Screw Schraube C10033K...

  • Page 71: Air Cylinder Drive For Bce311P15-1Nw

    AIR CYLINDER DRIVE FOR BCE311P15-1NW LUFTZYLINDERANTRIEB FÜR BCE311P15-1NW Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Screw, cover Schraube für Abdeckhaube CSS2110920TP Cover, left end Abdeckhaube, links 10082AM Spacer Distanzleiste C10083N Screw Schraube CSS6152212SP Screw, cover Schraube für Abdeckung CSS6110480SP Air Cylinder Drive, double acting...
  • Page 73 GUILLOTINE TYPE CHAIN AND TAPE CUTTER FOR BCE311UA25-1NW BAND-UND KETTENABSCHNEID-GUILLOTINE FÜR BCE311UA25-1NW Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Rotary Tape Chopper Assembly Bandabschneid-Guillotine, komplett C29476GC6 Air Cylinder Luftzylinder 671A386 Elbow Fitting Winkelverschraubung 999-411G1/8-6 Screw M5x36 Schraube M5x36 10095BY...
  • Page 75 SEWING COMBINATION FOR BCE311P01-1NW AND BCE391P01-1NW NÄHTEILE FÜR BCE311P01-1NW UND BCE391P01-1NW Description Beschreibung Ref. No. Part No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Presser Foot Drückerfuß C20020P Presser Foot Shank Drückerfußnabe C10030T Screw, set Gewindestift CSS9151420TP Screw Schraube CSS8120740SP Pin, dowl Paßstift C10047C...
  • Page 77 SEWING COMBINATION FOR BCE311P15-1NW NÄHTEILE FÜR BCE311P15-1NW Description Beschreibung Ref. No. Part No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Drückerfuß Presser foot C20020BW Presser Foot Shank Drückerfußnabe C10030T Screw, set Gewindestift CSS9151420TP Screw, Schraube CSS8120740SP Pin, dowl Paßstift C10047C Presser Foot Bottom Drückerfußsohle C20030AE...
  • Page 79 SEWING COMBINATION FOR BCE311UA25-1NW NÄHTEILE FÜR BCE311UA25-1NW Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl C20020GW Presser Foot, complete, Drückerfuß, komplett, C10030T Presser Foot Shank Drückerfußnabe CSS8120740SP Screw, set Gewindestift CSS9151420TP Screw Schraube C10047C Pin, dowl Paßstift C20030GW Presser Foot Bottom,...
  • Page 81 OPTIONAL TAPE REEL ASSEMBLY BCE311UA25-1NW FAKULTATIV BANDROLLENHALTER, KOMPLETT FÜR BCE311UA25-1NW Ref. No. Part No. Description Beschreibung Amt. req. Pos. No. Teil Nr. Anzahl 29480XRH Tape Reel Assembly Bandrollenhalter, komplett 10037AP Tape Reel Guide Bandrollenführung Mutter (1/4-20) RM2791-3 Nut (1/4-20) 10037AR Tape Clamp Plate Bandklemmplatte 660-977D...
  • Page 83 OPTIONAL TAPE REEL ASSEMBLY BCE311UA25-1NW BANDROLLENHALTER, KOMPLETT FÜR BCE311UA25-1NW Ref. No. Part No. Description Beschreibung Amt Req. Pos. Nr. Teil-Nr. Anzahl N360G Tape Reel Assembly Bandrollenhalter, komplett 93064MB Tape Reel Bandrollenhalter 93064MA Tape Reel Guide Bandrollenführung 95555 Screw Flügelschraube M8x40 Screw Schraube M10x25 95055...

  • Page 85: Zubehör

    ACCESSORIES ZUBEHÖR Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl 22933105 Screw Driver Schraubendreher 22933006 Screw Driver Schraubendreher 12288403 Tweezers Pinzette WR83 Allen Wrench 5mm T-Griff 5mm 9848GF250/100 Needle Nadel 28604R Oil Bottle 0.5 l Ölbehälter 0,5 l *6A.

  • Page 86: Numerisches Teileverzeichnis

    NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr. Seite Teil Nr. Seite Teil Nr. Seite Teil Nr. Seite 10082AN ... 65 22652F12 ... 81 10044AU ... 37 10008 ... 45 10044BR ...
  • Page 87 NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr. Seite Teil Nr. Seite Teil Nr. Seite Teil Nr. Seite C10080W ... 67 CSM6051802TP. 55,75, 671A388 ... 71, C10080GW ... 69, 79 77, 79 671D57 ...
  • Page 88 NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr. Seite Teil Nr. Seite Teil Nr. Seite Teil Nr. Seite HA20A ... 83 SM6051202TP ... 49 VV10032J ... 73 SM6052002TP ... 53 VV10078A ...

  • Page 89: Notizen

    NOTES NOTIZEN...
  • Page 90 NOTES NOTIZEN...
  • Page 91 NOTES NOTIZEN...
  • Page 92 Union Special LLC One Union Special Plaza Huntley, IL 60142 Phone: US: 800-344 9698 Phone: 847-669 4500 Fax: 847-669 4239 www.unionspecial.com e-mail: bags@unionspecial.com European Distribution Center: Union Special GmbH Raiffeisenstrasse 3 D-71696 Möglingen, Germany Tel.: 49 (0)7141/247-0 Fax: 49 (0)7141/247-100 www.unionspecial.de e-mail: sales@unionspecial.de...

This manual is also suitable for:

Bce311p15-1nwBce311ua25-1nw
