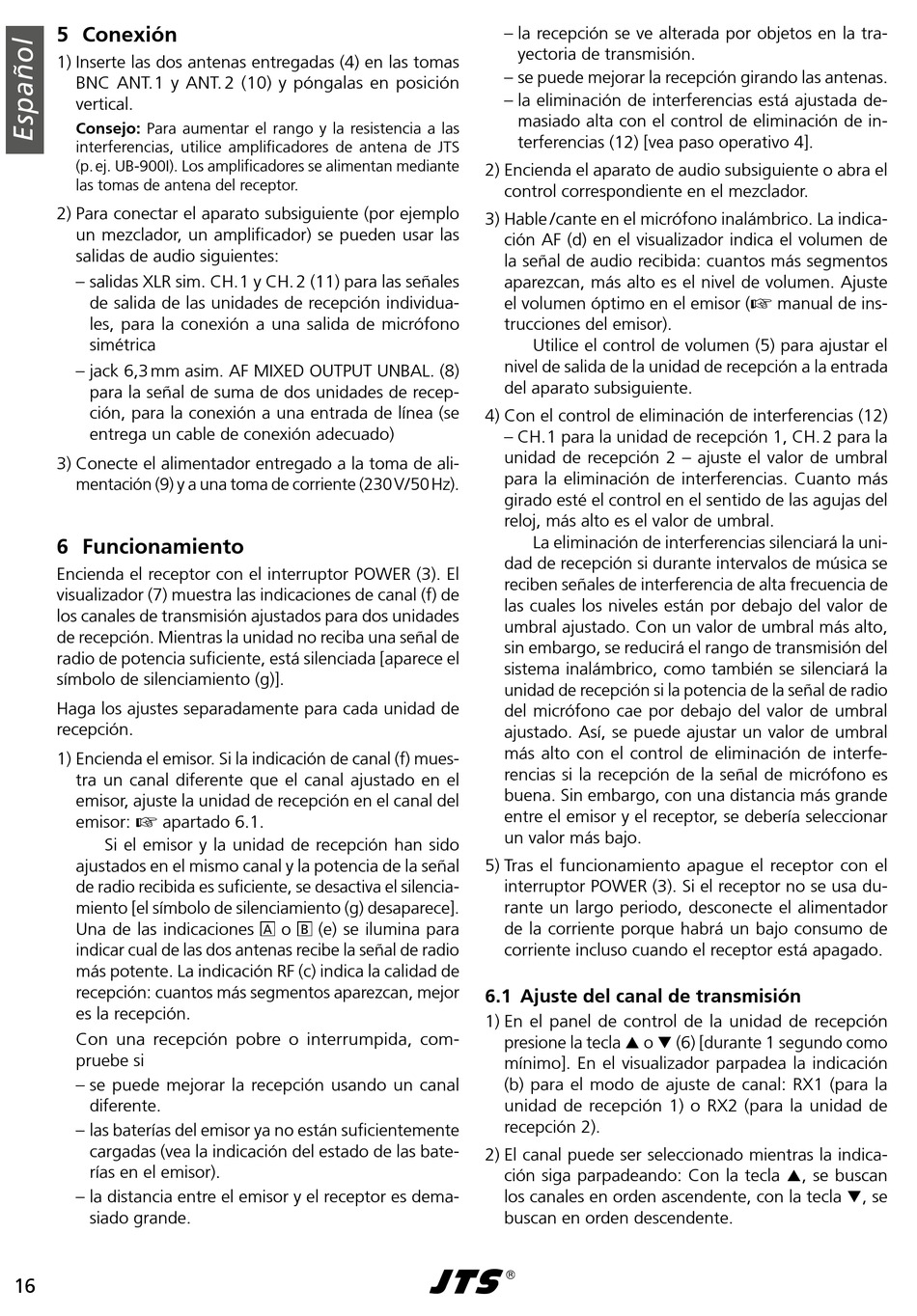

5 Conexión
1) Inserte las dos antenas entregadas (4) en las tomas
BNC ANT 1 y ANT 2 (10) y póngalas en posición
vertical
Consejo: Para aumentar el rango y la resistencia a las
interferencias, utilice amplificadores de antena de JTS
(p ej  UB-900I) Los amplificadores se alimentan mediante
las tomas de antena del receptor
2) Para conectar el aparato subsiguiente (por ejemplo
un mezclador, un amplificador) se pueden usar las
salidas de audio siguientes:
– salidas XLR sim CH 1 y CH 2 (11) para las señales
de salida de las unidades de recepción individua-
les, para la conexión a una salida de micrófono
simétrica
– jack 6,3 mm asim AF MIXED OUTPUT UNBAL (8)
para la señal de suma de dos unidades de recep-
ción, para la conexión a una entrada de línea (se
entrega un cable de conexión adecuado)
3) Conecte el alimentador entregado a la toma de ali-
mentación (9) y a una toma de corriente (230 V / 50 Hz)
6 Funcionamiento
Encienda el receptor con el interruptor POWER (3) El
visualizador (7) muestra las indicaciones de canal (f) de
los canales de transmisión ajustados para dos unidades
de recepción Mientras la unidad no reciba una señal de
radio de potencia suficiente, está silenciada [aparece el
símbolo de silenciamiento (g)]
Haga los ajustes separadamente para cada unidad de
recepción
1) Encienda el emisor Si la indicación de canal (f) mues-
tra un canal diferente que el canal ajustado en el
emisor, ajuste la unidad de recepción en el canal del
emisor:
apartado 6 1
Si el emisor y la unidad de recepción han sido
ajustados en el mismo canal y la potencia de la señal
de radio recibida es suficiente, se desactiva el silencia-
miento [el símbolo de silenciamiento (g) desaparece]
Una de las indicaciones
indicar cual de las dos antenas recibe la señal de radio
más potente La indicación RF (c) indica la calidad de
recepción: cuantos más segmentos aparezcan, mejor
es la recepción
Con una recepción pobre o interrumpida, com-
pruebe si
– se puede mejorar la recepción usando un canal
diferente
– las baterías del emisor ya no están suficientemente
cargadas (vea la indicación del estado de las bate-
rías en el emisor)
– la distancia entre el emisor y el receptor es dema-
siado grande
16
o
(e) se ilumina para
A
B
– la recepción se ve alterada por objetos en la tra-
yectoria de transmisión
– se puede mejorar la recepción girando las antenas
– la eliminación de interferencias está ajustada de-
masiado alta con el control de eliminación de in-
terferencias (12) [vea paso operativo 4]
2) Encienda el aparato de audio subsiguiente o abra el
control correspondiente en el mezclador
3) Hable / cante en el micrófono inalámbrico La indica-
ción AF (d) en el visualizador indica el volumen de
la señal de audio recibida: cuantos más segmentos
aparezcan, más alto es el nivel de volumen Ajuste
el volumen óptimo en el emisor (
trucciones del emisor)
Utilice el control de volumen (5) para ajustar el
nivel de salida de la unidad de recepción a la entrada
del aparato subsiguiente
4) Con el control de eliminación de interferencias (12)
– CH 1 para la unidad de recepción 1, CH 2 para la
unidad de recepción 2 – ajuste el valor de umbral
para la eliminación de interferencias Cuanto más
girado esté el control en el sentido de las agujas del
reloj, más alto es el valor de umbral
La eliminación de interferencias silenciará la uni-
dad de recepción si durante intervalos de música se
reciben señales de interferencia de alta frecuencia de
las cuales los niveles están por debajo del valor de
umbral ajustado Con un valor de umbral más alto,
sin embargo, se reducirá el rango de transmisión del
sistema inalámbrico, como también se silenciará la
unidad de recepción si la potencia de la señal de radio
del micrófono cae por debajo del valor de umbral
ajustado Así, se puede ajustar un valor de umbral
más alto con el control de eliminación de interfe-
rencias si la recepción de la señal de micrófono es
buena Sin embargo, con una distancia más grande
entre el emisor y el receptor, se debería seleccionar
un valor más bajo
5) Tras el funcionamiento apague el receptor con el
interruptor POWER (3) Si el receptor no se usa du-
rante un largo periodo, desconecte el alimentador
de la corriente porque habrá un bajo consumo de
corriente incluso cuando el receptor está apagado
6.1 Ajuste del canal de transmisión
1) En el panel de control de la unidad de recepción
presione la tecla
o
mínimo] En el visualizador parpadea la indicación
(b) para el modo de ajuste de canal: RX1 (para la
unidad de recepción 1) o RX2 (para la unidad de
recepción 2)
2) El canal puede ser seleccionado mientras la indica-
ción siga parpadeando: Con la tecla
los canales en orden ascendente, con la tecla
buscan en orden descendente
 manual de ins-
(6) [durante 1 segundo como
, se buscan
, se
