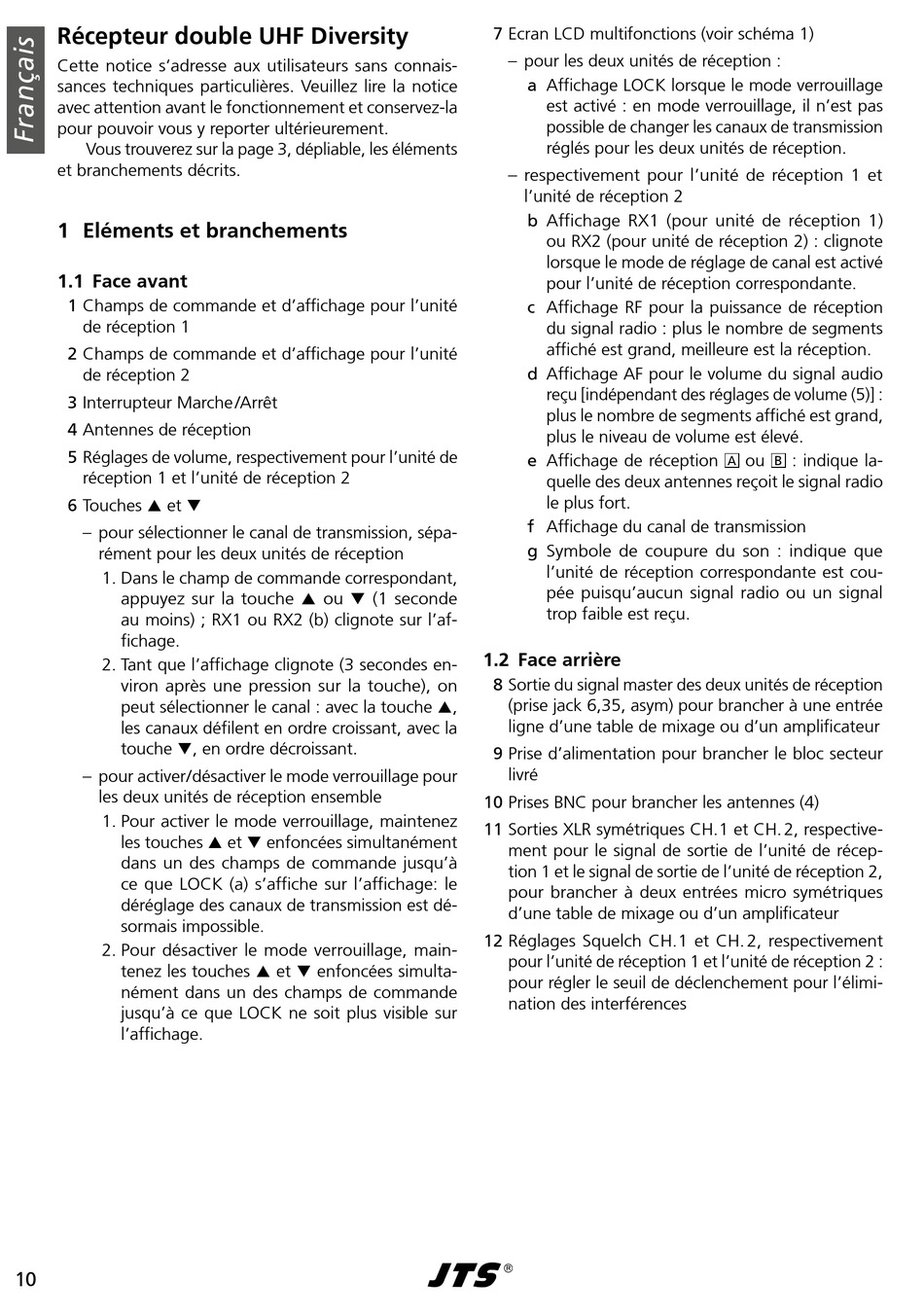

Récepteur double UHF Diversity
Cette notice s'adresse aux utilisateurs sans connais-
sances techniques particulières Veuillez lire la notice
avec attention avant le fonctionnement et conservez-la
pour pouvoir vous y reporter ultérieurement
Vous trouverez sur la page 3, dépliable, les éléments
et branchements décrits
1 Eléments et branchements
1.1 Face avant
1 Champs de commande et d'affichage pour l'unité
de réception 1
2 Champs de commande et d'affichage pour l'unité
de réception 2
3 Interrupteur Marche /Arrêt
4 Antennes de réception
5 Réglages de volume, respectivement pour l'unité de
réception 1 et l'unité de réception 2
6 Touches
et
– pour sélectionner le canal de transmission, sépa-
rément pour les deux unités de réception
1 Dans le champ de commande correspondant,
appuyez sur la touche
au moins) ; RX1 ou RX2 (b) clignote sur l'af-
fichage
2 Tant que l'affichage clignote (3 secondes en-
viron après une pression sur la touche), on
peut sélectionner le canal : avec la touche
les canaux défilent en ordre croissant, avec la
touche
– pour activer / désactiver le mode verrouillage pour
les deux unités de réception ensemble
1 Pour activer le mode verrouillage, maintenez
les touches
dans un des champs de commande jusqu'à
ce que LOCK (a) s'affiche sur l'affichage: le
déréglage des canaux de transmission est dé-
sormais impossible
2 Pour désactiver le mode verrouillage, main-
tenez les touches
nément dans un des champs de commande
jusqu'à ce que LOCK ne soit plus visible sur
l'affichage
10
ou
, en ordre décroissant
et
enfoncées simultanément
et
enfoncées simulta-
7 Ecran LCD multifonctions (voir schéma 1)
– pour les deux unités de réception :
a Affichage LOCK lorsque le mode verrouillage
– respectivement pour l'unité de réception 1 et
l'unité de réception 2
b Affichage RX1 (pour unité de réception 1)
c Affichage RF pour la puissance de réception
d Affichage AF pour le volume du signal audio
e Affichage de réception
f Affichage du canal de transmission
g Symbole de coupure du son : indique que
(1 seconde
1.2 Face arrière
8 Sortie du signal master des deux unités de réception
(prise jack 6,35, asym) pour brancher à une entrée
,
ligne d'une table de mixage ou d'un amplificateur
9 Prise d'alimentation pour brancher le bloc secteur
livré
10 Prises BNC pour brancher les antennes (4)
11 Sorties XLR symétriques CH 1 et CH 2, respective-
ment pour le signal de sortie de l'unité de récep-
tion 1 et le signal de sortie de l'unité de réception 2,
pour brancher à deux entrées micro symétriques
d'une table de mixage ou d'un amplificateur
12 Réglages Squelch CH 1 et CH 2, respectivement
pour l'unité de réception 1 et l'unité de réception 2 :
pour régler le seuil de déclenchement pour l'élimi-
nation des interférences
est activé : en mode verrouillage, il n'est pas
possible de changer les canaux de transmission
réglés pour les deux unités de réception
ou RX2 (pour unité de réception 2) : clignote
lorsque le mode de réglage de canal est activé
pour l'unité de réception correspondante
du signal radio : plus le nombre de segments
affiché est grand, meilleure est la réception
reçu [indépendant des réglages de volume (5)] :
plus le nombre de segments affiché est grand,
plus le niveau de volume est élevé
quelle des deux antennes reçoit le signal radio
le plus fort
l'unité de réception correspondante est cou-
pée puisqu'aucun signal radio ou un signal
trop faible est reçu
ou
: indique la-
A
B
