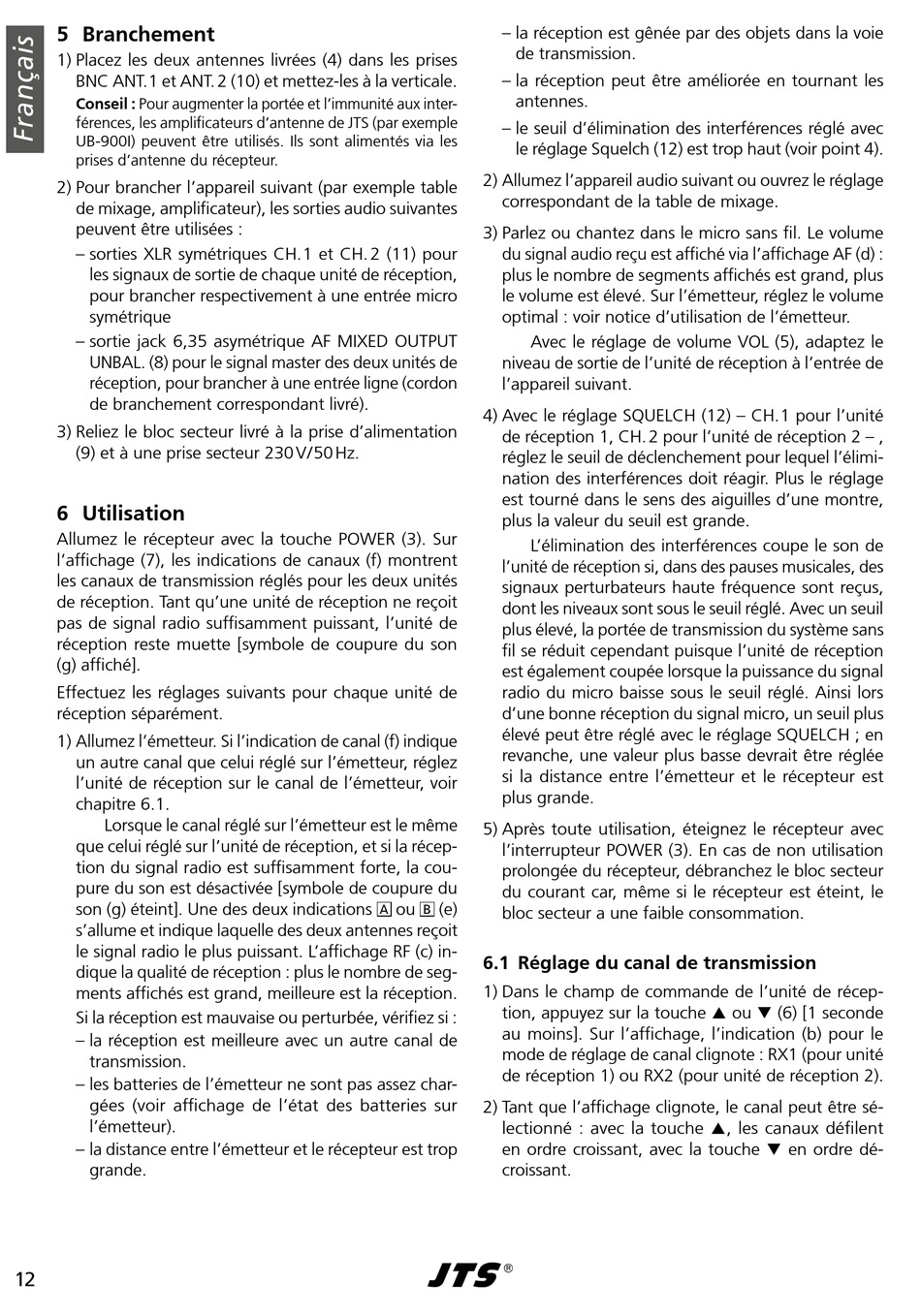

5 Branchement
1) Placez les deux antennes livrées (4) dans les prises
BNC ANT 1 et ANT 2 (10) et mettez-les à la verticale
Conseil : Pour augmenter la portée et l'immunité aux inter-
férences, les amplificateurs d'antenne de JTS (par exemple
UB-900I) peuvent être utilisés Ils sont alimentés via les
prises d'antenne du récepteur
2) Pour brancher l'appareil suivant (par exemple table
de mixage, amplificateur), les sorties audio suivantes
peuvent être utilisées :
– sorties XLR symétriques CH 1 et CH 2 (11) pour
les signaux de sortie de chaque unité de réception,
pour brancher respectivement à une entrée micro
symétrique
– sortie jack 6,35 asymétrique AF MIXED OUTPUT
UNBAL (8) pour le signal master des deux unités de
réception, pour brancher à une entrée ligne (cordon
de branchement correspondant livré)
3) Reliez le bloc secteur livré à la prise d'alimentation
(9) et à une prise secteur 230 V / 50 Hz
6 Utilisation
Allumez le récepteur avec la touche POWER (3) Sur
l'affichage (7), les indications de canaux (f) montrent
les canaux de transmission réglés pour les deux unités
de réception Tant qu'une unité de réception ne reçoit
pas de signal radio suffisamment puissant, l'unité de
réception reste muette [symbole de coupure du son
(g) affiché]
Effectuez les réglages suivants pour chaque unité de
réception séparément
1) Allumez l'émetteur Si l'indication de canal (f) indique
un autre canal que celui réglé sur l'émetteur, réglez
l'unité de réception sur le canal de l'émetteur, voir
chapitre 6 1
Lorsque le canal réglé sur l'émetteur est le même
que celui réglé sur l'unité de réception, et si la récep-
tion du signal radio est suffisamment forte, la cou-
pure du son est désactivée [symbole de coupure du
son (g) éteint] Une des deux indications
s'allume et indique laquelle des deux antennes reçoit
le signal radio le plus puissant L'affichage RF (c) in-
dique la qualité de réception : plus le nombre de seg-
ments affichés est grand, meilleure est la réception
Si la réception est mauvaise ou perturbée, vérifiez si :
– la réception est meilleure avec un autre canal de
transmission
– les batteries de l'émetteur ne sont pas assez char-
gées (voir affichage de l'état des batteries sur
l'émetteur)
– la distance entre l'émetteur et le récepteur est trop
grande
12
– la réception est gênée par des objets dans la voie
de transmission
– la réception peut être améliorée en tournant les
antennes
– le seuil d'élimination des interférences réglé avec
le réglage Squelch (12) est trop haut (voir point 4)
2) Allumez l'appareil audio suivant ou ouvrez le réglage
correspondant de la table de mixage
3) Parlez ou chantez dans le micro sans fil Le volume
du signal audio reçu est affiché via l'affichage AF (d) :
plus le nombre de segments affichés est grand, plus
le volume est élevé Sur l'émetteur, réglez le volume
optimal : voir notice d'utilisation de l'émetteur
Avec le réglage de volume VOL (5), adaptez le
niveau de sortie de l'unité de réception à l'entrée de
l'appareil suivant
4) Avec le réglage SQUELCH (12) – CH 1 pour l'unité
de réception 1, CH 2 pour l'unité de réception 2 – ,
réglez le seuil de déclenchement pour lequel l'élimi-
nation des interférences doit réagir Plus le réglage
est tourné dans le sens des aiguilles d'une montre,
plus la valeur du seuil est grande
L'élimination des interférences coupe le son de
l'unité de réception si, dans des pauses musicales, des
signaux perturbateurs haute fréquence sont reçus,
dont les niveaux sont sous le seuil réglé Avec un seuil
plus élevé, la portée de transmission du système sans
fil se réduit cependant puisque l'unité de réception
est également coupée lorsque la puissance du signal
radio du micro baisse sous le seuil réglé Ainsi lors
d'une bonne réception du signal micro, un seuil plus
élevé peut être réglé avec le réglage SQUELCH ; en
revanche, une valeur plus basse devrait être réglée
si la distance entre l'émetteur et le récepteur est
plus grande
5) Après toute utilisation, éteignez le récepteur avec
l'interrupteur POWER (3) En cas de non utilisation
prolongée du récepteur, débranchez le bloc secteur
du courant car, même si le récepteur est éteint, le
ou
(e)
A
B
bloc secteur a une faible consommation
6.1 Réglage du canal de transmission
1) Dans le champ de commande de l'unité de récep-
tion, appuyez sur la touche
au moins] Sur l'affichage, l'indication (b) pour le
mode de réglage de canal clignote : RX1 (pour unité
de réception 1) ou RX2 (pour unité de réception 2)
2) Tant que l'affichage clignote, le canal peut être sé-
lectionné : avec la touche
en ordre croissant, avec la touche
croissant
ou
(6) [1 seconde
, les canaux défilent
en ordre dé-
