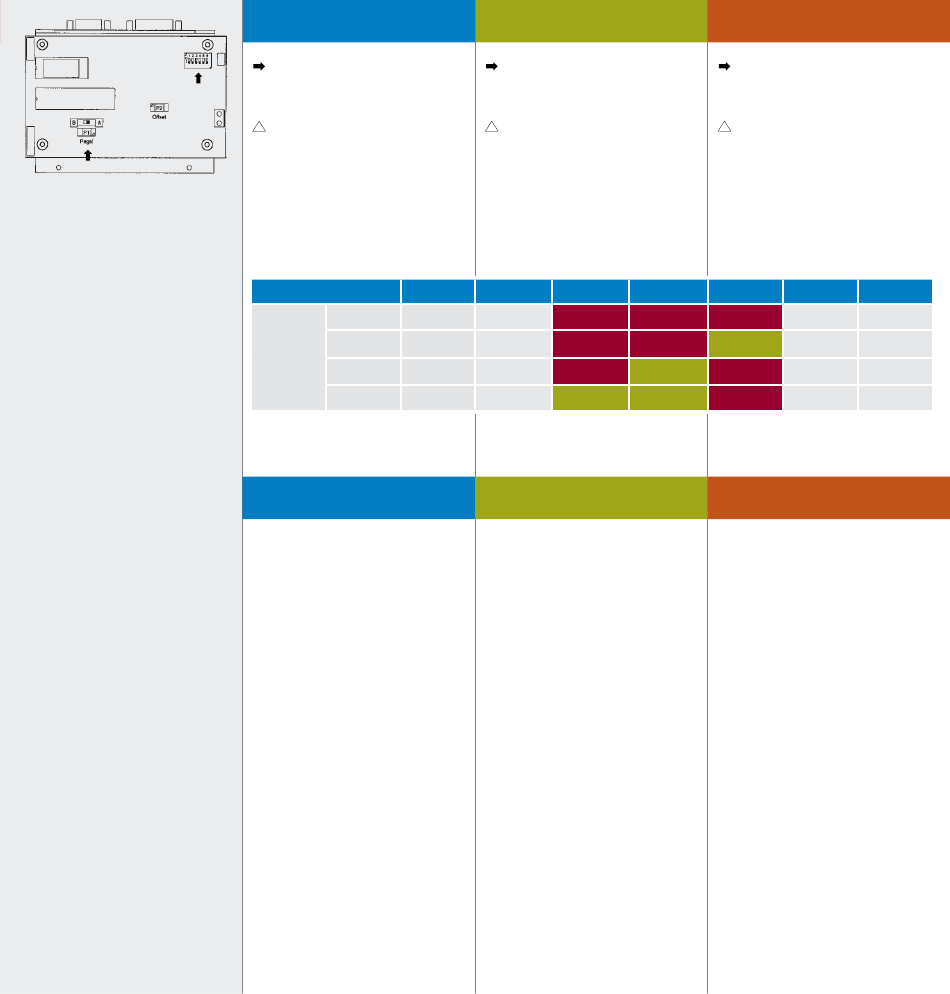

Ismatec IPC series Operating Manual page 35

S1
DIP-Switch
S2
Pin 9 Ausgang
Output/Sortie
A = 0–10 V (Standard)
DC
B = 0–10.9 kHz
IPC/IPC-N, 14-013, REV. D
Einstellungen Schalter S1
Vergewissern Sie sich, dass die
Pumpe vom Netz getrennt ist.
Das Gerät darf nur von einer
!
Fachkraft geöffnet werden!
Spannungsführende Teile im Innern
des Gerätes können auch längere
Zeit nach Ziehen des Netzsteckers
noch unter Spannung stehen.
Pins
Impedanz
0-5V 100kΩ
0-10V 20kΩ
Pin 5
speed IN
0-20mA 240Ω
4-20mA 240Ω
*Default-Einstellung
Schiebeschalter S2
Dieser Schalter beeinflusst
Pin 9, speed OUT
Stellung A: 0–10 V (Standard)
DC
Stellung B: 0/10.9 kHz
Settings of switch S1
Make sure that the pump is
disconnected from the mains supply.
The instrument should only be
!
opened by a qualified technician!
Capacitors inside the pump may still be
charged even though the mains plug has
been disconnected for some time.
DIP-Switch 1 DIP-Switch 2 DIP-Switch 3
OFF* OFF*
OFF* OFF
OFF ON
ON ON
* Default setting
Sliding switch S2
This switch affects Pin 9,
speed OUT
Position A: 0–10 V (Standard)
DC
Position B: 0/10.9 kHz
Réglages du switch S1
Assurez-vous que la pompe soit
déconnectée du réseau.
Cet appareil doit être ouvert
!
par un spécialiste uniquement!
Des pièces conductrices peuvent
encore être sous tension très
longtemps après que le câble
ait été débranché de la prise.
DIP-Switch 4 DIP-Switch 5 DIP-Switch 6
OFF*
ON
OFF
OFF
*Valeurs par défault
Switch coulissant S2
Cet interrupteur influence le Pin 9,
speed OUT
Position A: 0–10 V (standard)
CC
Position B: 0/10.9 kHz
35 of 48
