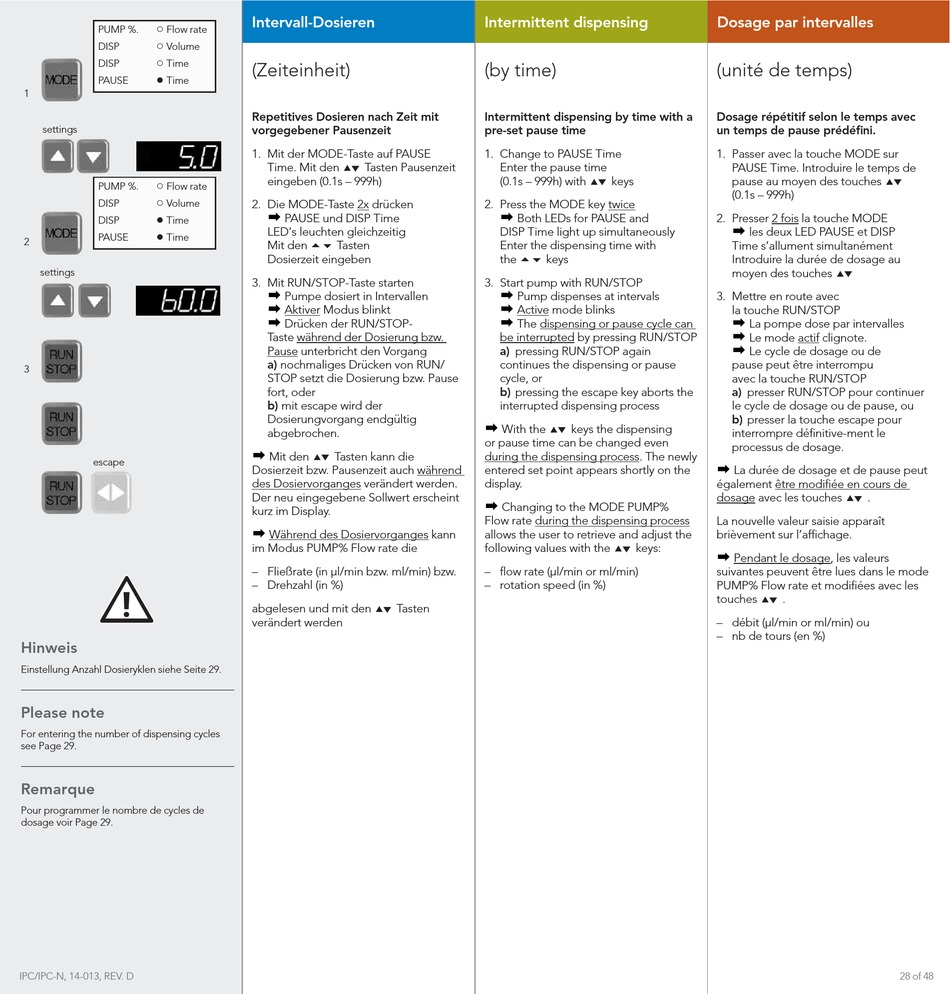

Nach Zeit; By Time; De Temps - Ismatec IPC series Operating Manual

○
PUMP %. Flow rate
○
DISP Volume
○
DISP Time
●
PAUSE Time
1
settings
○
PUMP %. Flow rate
○
DISP Volume
●
DISP Time
●
PAUSE Time
2
settings
3
escape
Hinweis
Einstellung Anzahl Dosieryklen siehe Seite 29.
Please note
For entering the number of dispensing cycles
see Page 29.
Remarque
Pour programmer le nombre de cycles de
dosage voir Page 29.
IPC/IPC-N, 14-013, REV. D
Intervall-Dosieren
(Zeiteinheit)
Repetitives Dosieren nach Zeit mit
vorgegebener Pausenzeit
1. Mit der MODE-Taste auf PAUSE
5 6
Time. Mit den Tasten Pausenzeit
eingeben (0.1s – 999h)
2. Die MODE-Taste 2x drücken
PAUSE und DISP Time
LED's leuchten gleichzeitig
Mit den 56 Tasten
Dosierzeit eingeben
3. Mit RUN/STOP-Taste starten
Pumpe dosiert in Intervallen
Aktiver Modus blinkt
Drücken der RUN/STOP-
Taste während der Dosierung bzw.
Pause unterbricht den Vorgang
a) nochmaliges Drücken von RUN/
STOP setzt die Dosierung bzw. Pause
fort, oder
b) mit escape wird der
Dosierungvorgang endgültig
abgebrochen.
5 6
Mit den Tasten kann die
Dosierzeit bzw. Pausenzeit auch während
des Dosiervorganges verändert werden.
Der neu eingegebene Sollwert erscheint
kurz im Display.
Während des Dosiervorganges kann
im Modus PUMP% Flow rate die
– Fließrate (in µl/min bzw. ml/min) bzw.
– Drehzahl (in %)
5 6
abgelesen und mit den Tasten
verändert werden
Intermittent dispensing

(by time)

Intermittent dispensing by time with a
pre-set pause time
1. Change to PAUSE Time
Enter the pause time
5 6
(0.1s – 999h) with keys
2. Press the MODE key twice
Both LEDs for PAUSE and
DISP Time light up simultaneously
Enter the dispensing time with
the 56 keys
3. Start pump with RUN/STOP
Pump dispenses at intervals
Active mode blinks
The dispensing or pause cycle can
be interrupted by pressing RUN/STOP
a) pressing RUN/STOP again
continues the dispensing or pause
cycle, or
b) pressing the escape key aborts the
interrupted dispensing process
5 6
With the keys the dispensing
or pause time can be changed even
during the dispensing process. The newly
entered set point appears shortly on the
display.
Changing to the MODE PUMP%
Flow rate during the dispensing process
allows the user to retrieve and adjust the
5 6
following values with the keys:
– flow rate (µl/min or ml/min)
– rotation speed (in %)
Dosage par intervalles
(unité de temps)
Dosage répétitif selon le temps avec
un temps de pause prédéfini.
1. Passer avec la touche MODE sur
PAUSE Time. Introduire le temps de
5 6
pause au moyen des touches
(0.1s – 999h)
2. Presser 2 fois la touche MODE
les deux LED PAUSE et DISP
Time s'allument simultanément
Introduire la durée de dosage au
5 6
moyen des touches
3. Mettre en route avec
la touche RUN/STOP
La pompe dose par intervalles
Le mode actif clignote.
Le cycle de dosage ou de
pause peut être interrompu
avec la touche RUN/STOP
a) presser RUN/STOP pour continuer
le cycle de dosage ou de pause, ou
b) presser la touche escape pour
interrompre définitive-ment le
processus de dosage.
La durée de dosage et de pause peut
également être modifiée en cours de
5 6
dosage avec les touches .
La nouvelle valeur saisie apparaît
brièvement sur l'affichage.
Pendant le dosage, les valeurs
suivantes peuvent être lues dans le mode
PUMP% Flow rate et modifiées avec les
5 6
touches .
– débit (µl/min or ml/min) ou
– nb de tours (en %)
28 of 48
