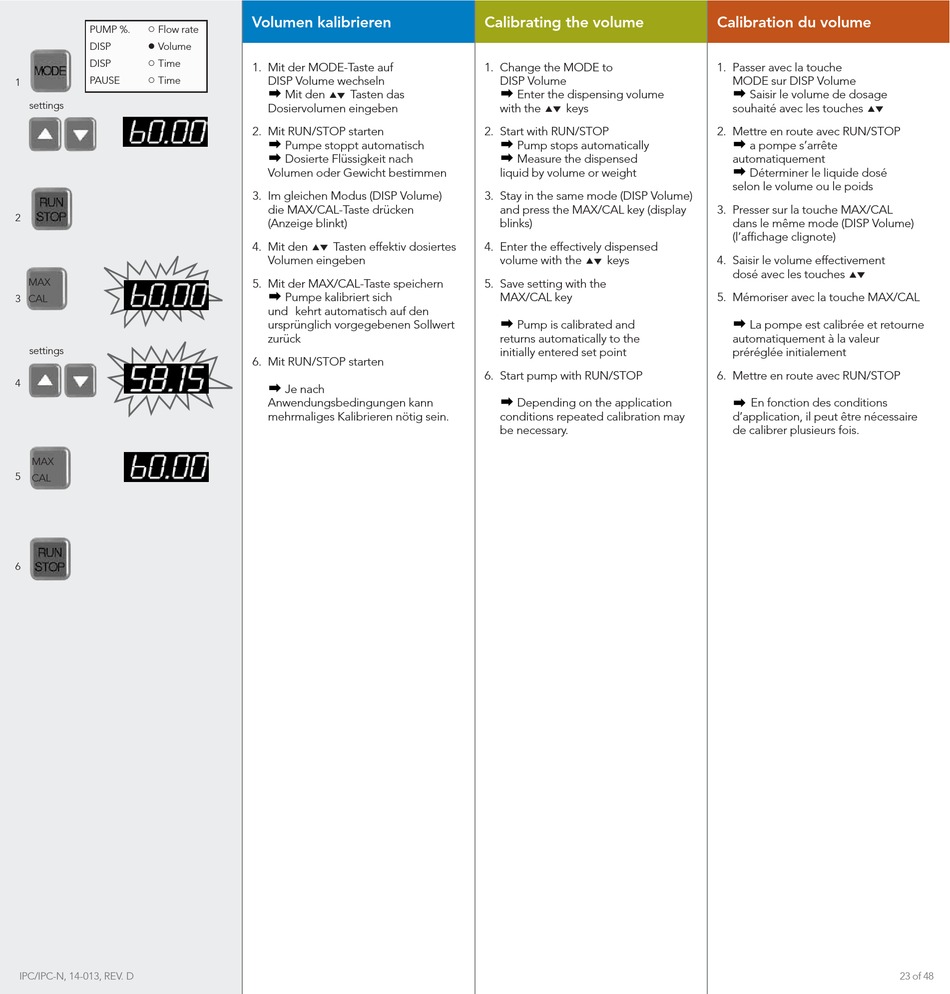

Volumen Kalibrieren; Calibrating The Volume; Calibration Du Volume - Ismatec IPC series Operating Manual

○
PUMP %. Flow rate
●
DISP Volume
○
DISP Time
○
PAUSE Time
1
settings
2
MAX
3 CAL
settings
4
MAX
5
CAL
6
IPC/IPC-N, 14-013, REV. D

Volumen kalibrieren

1. Mit der MODE-Taste auf
DISP Volume wechseln
5 6
Mit den Tasten das
Dosiervolumen eingeben
2. Mit RUN/STOP starten
Pumpe stoppt automatisch
Dosierte Flüssigkeit nach
Volumen oder Gewicht bestimmen
3. Im gleichen Modus (DISP Volume)
die MAX/CAL-Taste drücken
(Anzeige blinkt)
5 6
4. Mit den Tasten effektiv dosiertes
Volumen eingeben
5. Mit der MAX/CAL-Taste speichern
Pumpe kalibriert sich
und kehrt automatisch auf den
ursprünglich vorgegebenen Sollwert
zurück
6. Mit RUN/STOP starten
Je nach
Anwendungsbedingungen kann
mehrmaliges Kalibrieren nötig sein.

Calibrating the volume

1. Change the MODE to
DISP Volume
Enter the dispensing volume
5 6
with the keys
2. Start with RUN/STOP
Pump stops automatically
Measure the dispensed
liquid by volume or weight
3. Stay in the same mode (DISP Volume)
and press the MAX/CAL key (display
blinks)
4. Enter the effectively dispensed
5 6
volume with the keys
5. Save setting with the
MAX/CAL key
Pump is calibrated and
returns automatically to the
initially entered set point
6. Start pump with RUN/STOP
Depending on the application
conditions repeated calibration may
be necessary.

Calibration du volume

1. Passer avec la touche
MODE sur DISP Volume
Saisir le volume de dosage
5 6
souhaité avec les touches
2. Mettre en route avec RUN/STOP
a pompe s'arrête
automatiquement
Déterminer le liquide dosé
selon le volume ou le poids
3. Presser sur la touche MAX/CAL
dans le même mode (DISP Volume)
(l'affichage clignote)
4. Saisir le volume effectivement
5 6
dosé avec les touches
5. Mémoriser avec la touche MAX/CAL
La pompe est calibrée et retourne
automatiquement à la valeur
préréglée initialement
6. Mettre en route avec RUN/STOP
En fonction des conditions
d'application, il peut être nécessaire
de calibrer plusieurs fois.
23 of 48
