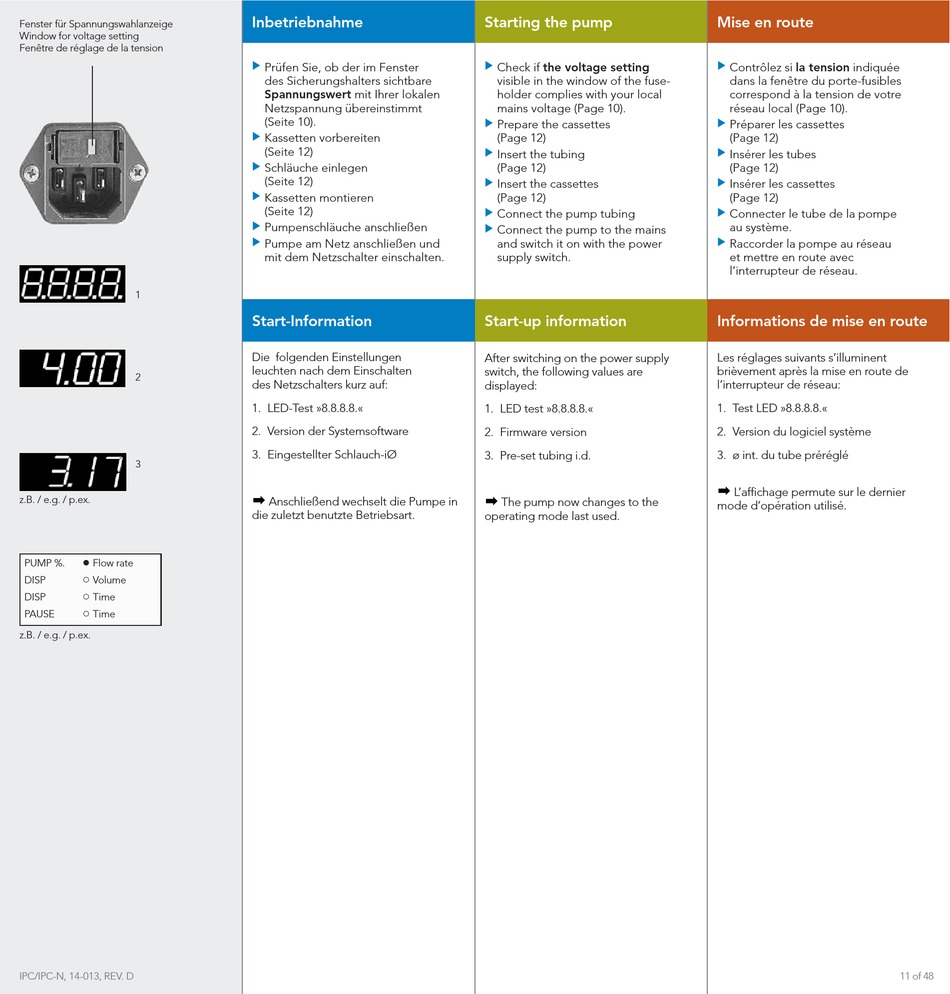

Inbetriebnahme; Startinformation; Starting The Pump; Start-Up Information - Ismatec IPC series Operating Manual

Fenster für Spannungswahlanzeige
Window for voltage setting
Fenêtre de réglage de la tension
1
2
3
z.B. / e.g. / p.ex.
●
PUMP %. Flow rate
○
DISP Volume
○
DISP Time
○
PAUSE Time
z.B. / e.g. / p.ex.
IPC/IPC-N, 14-013, REV. D

Inbetriebnahme

X X Prüfen Sie, ob der im Fenster
des Sicherungshalters sichtbare
Spannungswert mit Ihrer lokalen
Netzspannung übereinstimmt
(Seite 10).
X X Kassetten vorbereiten
(Seite 12)
X X Schläuche einlegen
(Seite 12)
X X Kassetten montieren
(Seite 12)
X X Pumpenschläuche anschließen
X X Pumpe am Netz anschließen und
mit dem Netzschalter einschalten.
Start-Information
Die folgenden Einstellungen
leuchten nach dem Einschalten
des Netzschalters kurz auf:
1. LED-Test »8.8.8.8.«
2. Version der Systemsoftware
3. Eingestellter Schlauch-iØ
Anschließend wechselt die Pumpe in
die zuletzt benutzte Betriebsart.

Starting the pump

X X Check if the voltage setting
visible in the window of the fuse-
holder complies with your local
mains voltage (Page 10).
X X Prepare the cassettes
(Page 12)
X X Insert the tubing
(Page 12)
X X Insert the cassettes
(Page 12)
X X Connect the pump tubing
X X Connect the pump to the mains
and switch it on with the power
supply switch.

Start-up information

After switching on the power supply
switch, the following values are
displayed:
1. LED test »8.8.8.8.«
2. Firmware version
3. Pre-set tubing i.d.
The pump now changes to the
operating mode last used.

Mise en route

X X Contrôlez si la tension indiquée
dans la fenêtre du porte-fusibles
correspond à la tension de votre
réseau local (Page 10).
X X Préparer les cassettes
(Page 12)
X X Insérer les tubes
(Page 12)
X X Insérer les cassettes
(Page 12)
X X Connecter le tube de la pompe
au système.
X X Raccorder la pompe au réseau
et mettre en route avec
l'interrupteur de réseau.

Informations de mise en route

Les réglages suivants s'illuminent
brièvement après la mise en route de
l'interrupteur de réseau:
1. Test LED »8.8.8.8.«
2. Version du logiciel système
3. ø int. du tube préréglé
L'affichage permute sur le dernier
mode d'opération utilisé.
11 of 48
