1. Frequency
E
2. Group/Channel
N
3. User Group
U
4. Scan
5. Squelch
6. Device ID
7. Mic Config
8. Volume
9. Equalizer
a. Output Level
b. Antenna Power
c. User Name
d. Contrast
e. Reset
f. Key Lock
g. Exit
11
13
9 Taste EXIT zum Verlassen des Menüs oder eines
Untermenüs
10 Ein- /Ausschalttaste
Zum Einschalten genügt ein Antippen; zum
Ausschalten die Taste 2 s gedrückt halten, bis
das Display
Power OFF
11 Buchse für die Versorgungsspannung
UF-20S / 5: 12 V ( ⎓ ) über das mitgelieferte
Netzgerät
UF-20R / 5: Über das beiliegende Netzkabel
mit einer Steckdose (230 V/ 50 Hz)
verbinden
12 nur UF-20S / 5: Zugentlastung für das Kabel
vom Netzgerät
13 nur UF-20R / 5: Stromversorgungsbuchse zum
Anschluss eines weiteren Empfängers
14 Audioausgang, Line- oder Mikrofonpegel
(XLR, sym , phantomspannungsfest)
15 Audioausgang, Line-Pegel (6,3-mm-Klinke,
sym )
16 nur UF-20R / 5: Antennensignalausgänge zum
Anschluss eines weiteren Empfängers
17 BNC-Buchsen für die beiliegenden Antennen

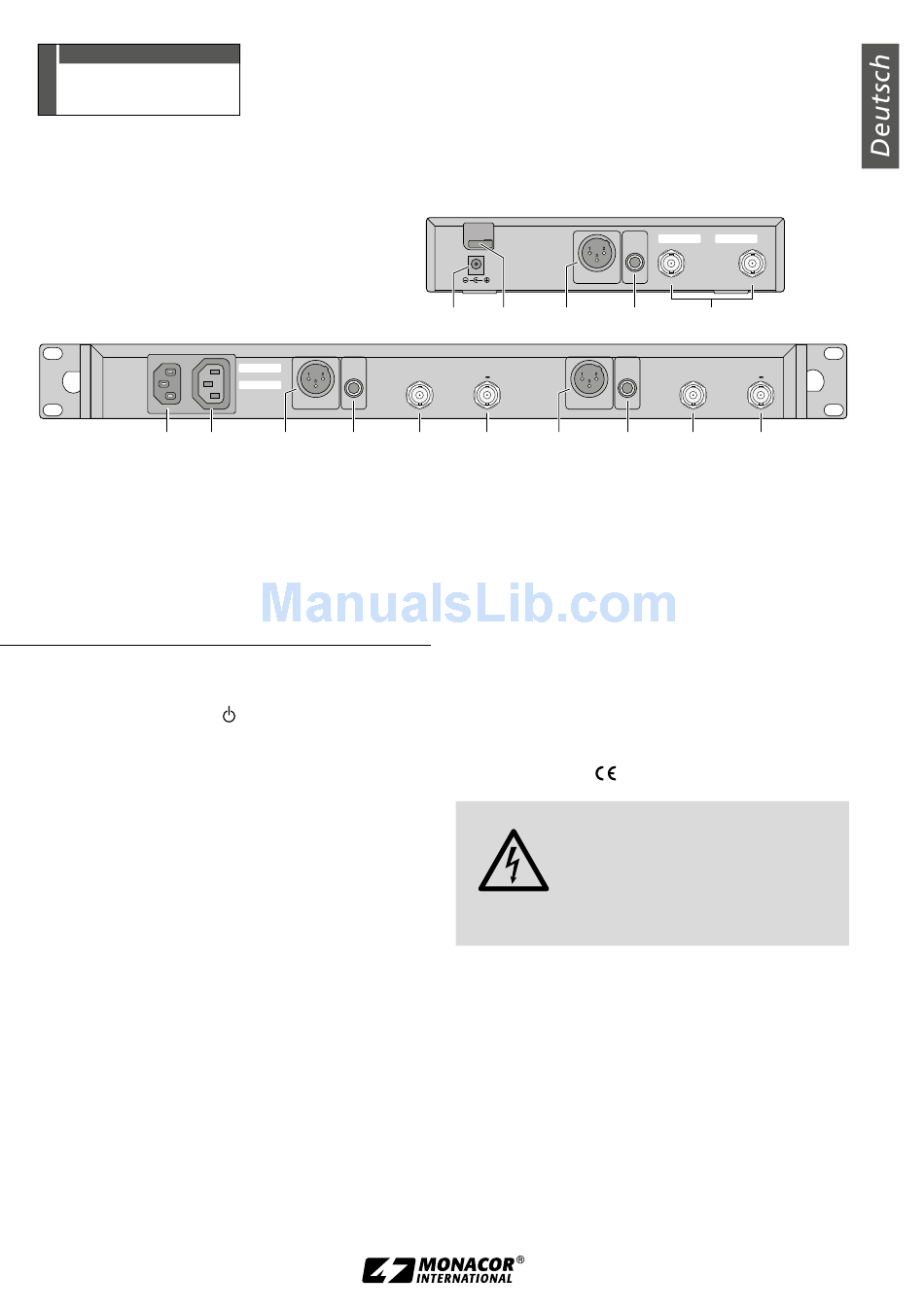

Abb. 2 Menü
Abb. 3 Anschlüsse
Freq. Range:
AF OUTPUT
BALANCED
530-605MHz
RF B Out
Serial No.:
AF OUTPUT
BALANCED
14
15
16
anzeigt
AF OUTPUT
BALANCED
DC 1000mA 12V
11
12
14
AF OUTPUT
BALANCED
Antenna B In
12V out
AF OUTPUT
BALANCED
17
14
15
True-Diversity-Empfänger
für JSS-20 / 5 und UF-20TB / 5
Diese Anleitung richtet sich an Bediener ohne
besondere Fachkenntnisse Bitte lesen Sie die
Anleitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf
1 Hinweise für den sicher
en Gebrauch
Die Geräte (Empfänger und Netzgerät) entspre-
chen allen relevanten Richt linien der EU und tra-
gen deshalb das
-Zeichen
WARNUNG Der Empfänger UF-20R / 5 und das
Netzgerät des UF-20S / 5 werden
mit lebensgefährlicher Netzspan-
nung versorgt Nehmen Sie des-
halb niemals selbst Eingriffe daran vor Es be-
steht die Gefahr eines elektrischen Schlags
Die Geräte sind nur zur Verwendung im Innen-
bereich geeignet Schützen Sie sie vor Tropf-
und Spritzwasser, hoher Luftfeuchtigkeit, Hitze
und Kälte (zulässiger Einsatztemperaturbereich
0 – 40 °C)
Stellen Sie keine mit Flüssigkeit gefüllten Ge-
fäße, z B Trinkgläser, auf den Empfänger
Ziehen Sie sofort den Netzstecker oder das
Netzgerät aus der Steckdose,
1 wenn sichtbare Schäden am Gerät oder am
Netzkabel vorhanden sind,
Freq. Range:
Serial No.:
AF OUTPUT
530-605MHz
BALANCED
ANT.2
ANT.1
15
17
Antenna A In
RF A Out
12V out
16
17
5
