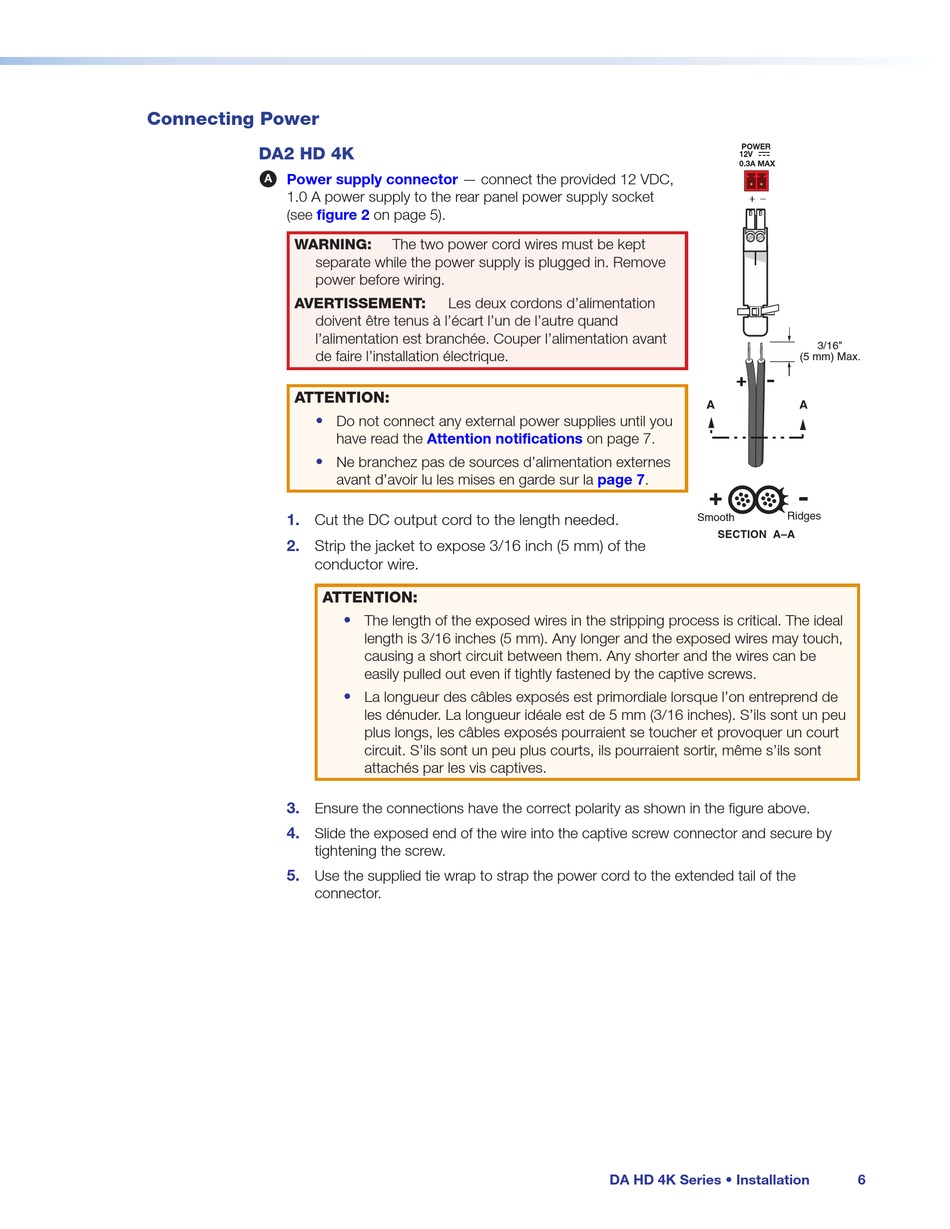

Connecting Power

DA2 HD 4K
Power supply connector
A
1.0 A power supply to the rear panel power supply socket
(see figure 2
WARNING:
separate while the power supply is plugged in. Remove
power before wiring.
AVERTISSEMENT:
doivent être tenus à l'écart l'un de l'autre quand
l'alimentation est branchée. Couper l'alimentation avant
de faire l'installation électrique.
ATTENTION:
•
•
1. Cut the DC output cord to the length needed.
2. Strip the jacket to expose 3/16 inch (5 mm) of the
conductor wire.
ATTENTION:
3.
Ensure the connections have the correct polarity as shown in the figure above.
4.
Slide the exposed end of the wire into the captive screw connector and secure by
tightening the screw.
5.
Use the supplied tie wrap to strap the power cord to the extended tail of the
connector.
— connect the provided 12 VDC,
on page 5).
The two power cord wires must be kept
Les deux cordons d'alimentation
Do not connect any external power supplies until you
have read the Attention notifications
Ne branchez pas de sources d'alimentation externes
avant d'avoir lu les mises en garde sur la
•
The length of the exposed wires in the stripping process is critical. The ideal
length is 3/16 inches (5 mm). Any longer and the exposed wires may touch,
causing a short circuit between them. Any shorter and the wires can be
easily pulled out even if tightly fastened by the captive screws.
•
La longueur des câbles exposés est primordiale lorsque l'on entreprend de
les dénuder. La longueur idéale est de 5 mm (3/16 inches). S'ils sont un peu
plus longs, les câbles exposés pourraient se toucher et provoquer un court
circuit. S'ils sont un peu plus courts, ils pourraient sortir, même s'ils sont
attachés par les vis captives.
POWER
12V
0.3A MAX
A
on page 7.
page 7.
Smooth
SECTION A–A
DA HD 4K Series • Installation
3/16"
(5 mm) Max.
A
Ridges
6
