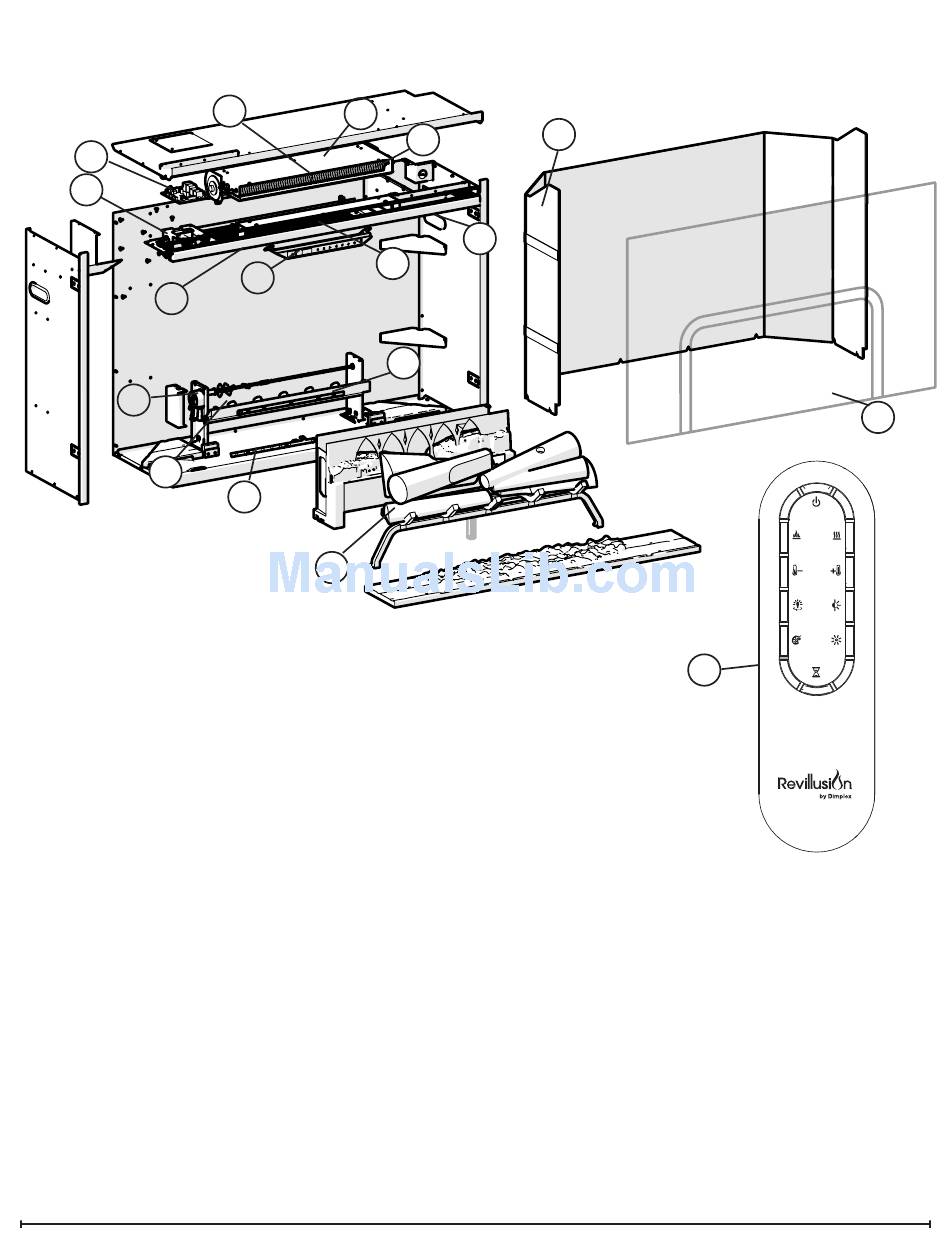

EXPLODED PARTS DIAGRAM

2
1
13
7
11

REPLACEMENT PARTS LIST

1. Power Supply . . . . . . . . . . . . . . . . . . . . . . . . . 2100250100RP
2. Main Control Board . . . . . . . . . . . . . . . . . . . . 3001810101RP
3. Control Assembly . . . . . . . . . . . . . . . . . . . . . . 3001830100RP
4. Blower Assembly . . . . . . . . . . . . . . . . . . . . . . 5300110500RP
5. Heater Elements. . . . . . . . . . . . . . . . . . . . . . . 2200510700RP
6. Cutout. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2300201900RP
7. Flicker Motor. . . . . . . . . . . . . . . . . . . . . . . . . . 2000501000RP
8. Remote Control . . . . . . . . . . . . . . . . . . . . . . . 3001710100RP
9. Thermistor . . . . . . . . . . . . . . . . . . . . . . . . . . . 3001560800RP
10. Flame Base (RGB) RBF30. . . . . . . . . . . . . . . 3001790100RP
RBF36, RBF36P, RBF42 3001790200RP
11. Back log LED RBF30 . . . . . . . . . . . . . . . . . . . 3001760200RP
RBF36, RBF36P, RBF42 . . . . . 3001760300RP
12. Ember LED RBF30. . . . . . . . . . . . . . . . . . . . . 3001820100RP
RBF36, RBF36P, RBF42 . . . . . . . 3001820200RP
13. Top Back Light (RGB). . . . . . . . . . . . . . . . . . . 3001570100RP
6
6
4
9
3
10
12
16
17
5
14
14. Top Front Lights (2 sets) RBF30 . . . . . . . . . . 3001570600RP
15. Flame Screen RBF30. . . . . . . . . . . . . . . . . . . 5903010100RP
16. Log Set Assembly RBF30 . . . . . . . . . . . . . . . 0442100100RP
17. Brick Panels RBF30 (LH & RH) . . . . . . . . . . . 5902970001RP
8
RBF36, RBF36P
RBF42. . . . . . . . . . . 3001570401RP
RBF36. . . . . . . . . . . . . . . . . . . 5903020100RP
RBF36P . . . . . . . . . . . . . . . . . 5903020300RP
RBF42. . . . . . . . . . . . . . . . . . . 5903020200RP
RBF36, RBF36P, RBF42
RBF36 (LH) . . . . . . . . . . . . . . . . 5902950001RP
RBF36P. . . . . . . . . . . . . . . . . . . 5903060001RP
RBF42 (LH) . . . . . . . . . . . . . . . . 5902960001RP
15
3001570500RP
0442110100RP
