Notice d'utilisation
Batteries recommandées
N° de référence
fabricant/Kärcher.
Description
EXIDE/DETA 6.654-070(*)
24 V PzS 175 (5)
faible entretien
Capacité: 175 Ah
Tension: 4 x 6 V
EXIDE/DETA 6.654-130
24 V GiV 180 DTP
sans entretien
Capacité: 180 Ah
Tension: 4 x 6 V
EXIDE/DETA 6.654-089
24 V GiV 160 DTP
sans entretien
Capacité: 160 Ah
Tension: 4 x 6 V
Attention!
Les batteries identifiées par (*) sont
des batteries nécessitant peu
d'entretien.
Pour les appareils de pack, en cas
de remplacement, utiliser
uniquement des batteries ne
nécessitant aucun entretien.
Instruction:
Lorsque d'autres batteries que
celles recommandées sont utilisées,
le service après-vente Kärcher doit
effectuer un nouveau réglage de la
protection de décharge en fonction
de la batterie.
Dimensions maximales des
batteries
Les dimensions maximales de
batteries suivantes doivent être
respectées:
Jeu de batteries (4 unités)
Longueur : 520 mm
Largeur : 380 mm
Hauteur : 290 mm
Batterie individuelle
Longueur : 260 mm
Largeur : 190 mm
Hauteur : 290 mm
Chargeurs recommandés
N° de référence
fabricant/Kärcher.
Description
KÄRCHER 6.654-072
LG 242544-ob-wa-23
pour les batteries à faible entretien
Tension: 24 V
KÄRCHER 6.654-078
LG 242544-ob-wf-23
pour batteries sans entretien
Tension: 24 V
Instruction:
Un câble d'alimentation/adaptateur
6.648-582 est nécessaire pour les
deux chargeurs.
Les batteries et les chargeurs sont
disponibles dans le commerce
spécialisé.
KM 90/45 R
Installer les batteries
Instruction:
En cas d'utilisation de batteries avec
électrolyte liquide, enduire les pôles
de la batterie d'une quantité
suffisante de graisse pour contacts
afin de les protéger de la corrosion!
! Démonter l'écran arrière
! Sortir la vis de fixation du capot
de l'appareil
! Ouvrir le capot de la machine

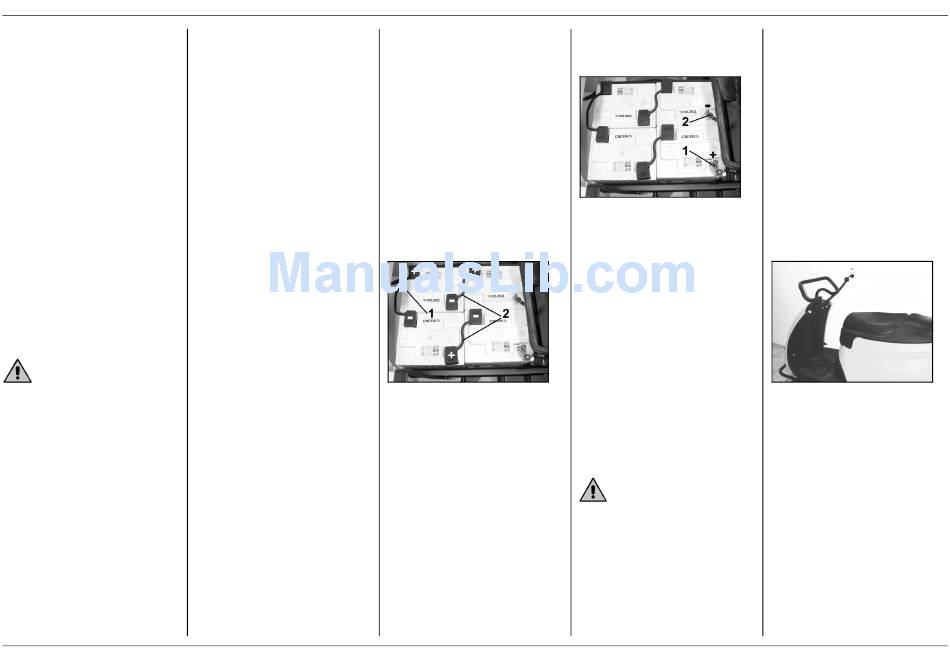

! Placer les batteries dans
l'appareil
! Graisser les pôles et les relier
avec les câbles de connexion
fournis (1,2)
Raccorder les câbles de
connexion à la batterie
! Raccorder le câble de
branchement au pôle de batterie
encore libre
— Relier tout d'abord le câble
rouge (1) au pôle positif
— Raccorder ensuite le câble
noir (2) au pôle négatif
Instruction!
Pour les variantes pack, les
batteries sont déjà montées.
Il ne reste plus qu'à raccorder les
câbles de connexion aux pôles
libres comme cela est décrit ci-
dessus.
! Fermer le capot
! Revisser la vis de fixation du
capot
! Monter l'écran arrière
Attention!
Charger les batteries avant la mise
en service de l'appareil!
Français
Charge la batterie
Instruction:
Les chargeurs recommandés sont à
régulation électronique et arrêtent le
chargement automatiquement.
La durée du chargement est en
moyenne de 10 à 15 heures.
Toutes les fonctions de la machine
doivent être interrompues pendant
le chargement.
Chargeur embarqué
(variante pack)
! Enficher le câble de branchement
du chargeur intégré dans la prise
