Betriebsanleitung

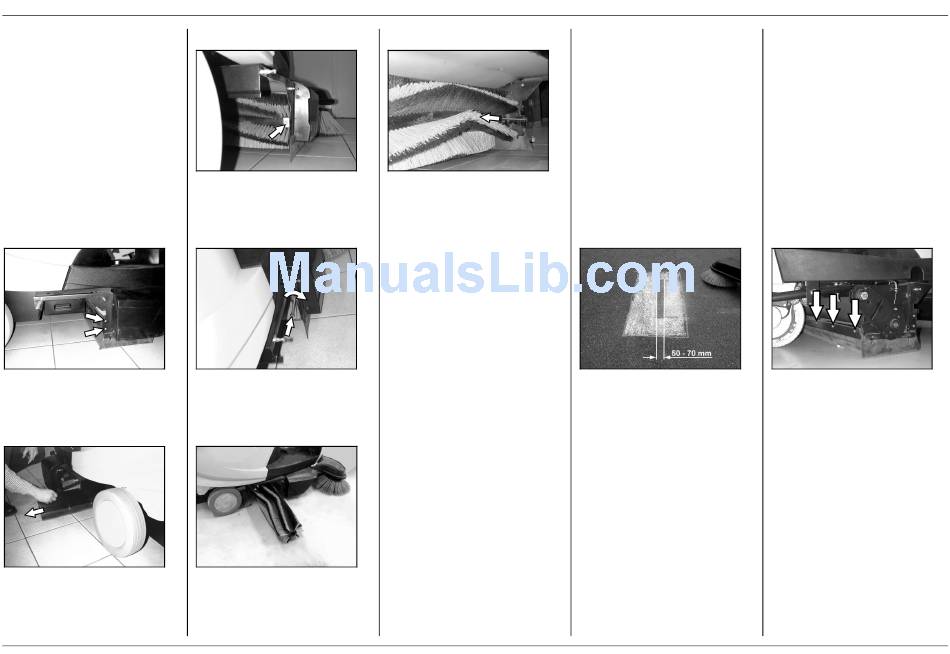

Kehrwalze auswechseln

— Der Wechsel ist erforderlich,
wenn durch die Abnutzung der
Borsten das Kehrergebnis
sichtbar nachlässt.
! Die Kehrmaschine auf einer
ebenen Fläche abstellen
! Kehrwalze anheben
! Schlüsselschalter auf "0" drehen
und Schlüssel abziehen
! Maschine mit Keil gegen
Wegrollen sichern
! Kehrgutbehälter auf beiden
Seiten entfernen
! Schrauben des hinteren
Abschlussblechs auf beiden
Seiten lösen
! Abschlussblech herausnehmen
! Befestigungsschraube der
Kehrwalze auf beiden Seiten
herausdrehen
! Unterlegscheiben herausnehmen
! Schrauben M8x100 als
Einführhilfe in die
Befestigungslöcher eindrehen
! Kehrwalze herausnehmen
! Beim Einbau der neuen
Kehrwalze auf die richtige Lage
des Borstensatzes achten!
KM 90/45 R
! Kehrwalze beidseitig auf die
Aufnahmen schieben
! Schrauben M8x100
herausdrehen
! Kehrwalze mit den
Unterlegscheiben und den
Befestigungsschrauben fixieren
Hinweis:
Auf die richtige Lage der
Unterlegscheibe achten, sie muss
die Kehrwalze an der Aufnahme auf
beiden Seiten überlappen.
! Hinteres Abschlussblech
einsetzen und anschrauben
! Kehrgutbehälter einsetzen

Kehrspiegel der Kehrwalze

prüfen
! Kehrwalze anheben
! Seitenbesen anheben
! Kehrmaschine auf einen ebenen
und glatten Boden fahren, der
erkennbar mit Staub oder Kreide
bedeckt ist
! Kehrwalze absenken und kurze
Zeit drehen lassen
! Kehrwalze anheben
! Pedal zum Anheben der
Grobschmutzklappe betätigen
und Pedal gedrückt halten
! Maschine rückwärts wegfahren
Die Form des Kehrspiegels bildet
ein gleichmäßiges Rechteck, das
zwischen 50 - 70 mm breit ist.
Hinweis:
— Durch die schwimmende
Lagerung der Kehrwalze stellt
sich bei Abnutzung der Borsten
der Kehrspiegel automatisch
nach.
— Bei zu starker Abnutzung ist die
Kehrwalze auszutauschen.
Deutsch

Dichtleisten einstellen und

auswechseln

! Die Kehrmaschine auf einer
ebenen Fläche abstellen
! Kehrwalze anheben
! Schlüsselschalter auf "0" drehen
und Schlüssel abziehen
! Maschine mit Keil gegen
Wegrollen sichern
! Kehrgutbehälter auf beiden
Seiten entfernen
Vordere Dichtleiste
! Befestigung der vorderen
Dichtleiste etwas lösen, zum
Wechsel abschrauben
! Neue Dichtleiste anschrauben
und Muttern noch nicht fest
anziehen
14
