Manual de instruções

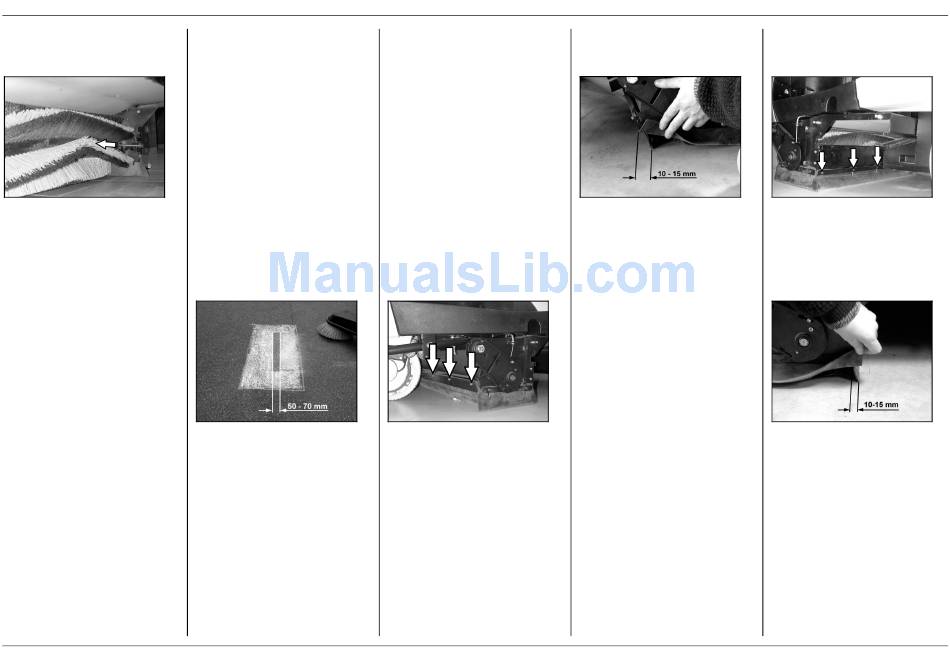

! Inserir nas laterais o cilindro de
varredura sobre o alojamento
! Desparafusar M8x100 os
parafusos
! Fixar o cilindro de varredura com
os discos de apoio e os
parafusos de fixação
Nota:
Tome a precaução para a posição
correta dos discos de apoio eles
devem ser sobrepostos nas laterais
no alojamento do cilindro de
varredura.
! Colocar e parafusar a chapa final
traseira
! Introduzir o colector de lixo
Verificar simetria do rolo da
vassoura
! Levantar o rolo da vassora
! Levantar a vassora lateral
! Conduzir a vassoura mecânica
até piso plano e liso visivelmente
coberto de pó ou cal
! Descer o cilindro de varredura e
deixar girar por curto tempo
! Levantar o rolo da vassora
! Accionar o pedal para elevar a
tampa de sujeira grossa e
segurar o pedal
! Deslocar a máquina para trás
A forma da simetria da vassoura é a
de um rectângulo perfeito, que tem
entre 50 - 70 mm de largura.
Nota:
— Através de apoio flutuante do
cilindro de varredura o desgaste
das cerdas do nível de varredura
se ajusta automaticamente.
— Com desgaste forte demais deve
ser substituido o cilindro de
varredura.
KM 90/45 R
Ajustar e substituir as
barras de vedação
! Colocar a vassoura mecânica
numa superfície plana
! Levantar o rolo da vassora
! Girar o interruptor de chave
para "0" e retirar a chave
! Calce a vassoura mecânica para
que não role sozinha
! Retirar os tanques de material
varrido nas laterais
Régua de vedação frontal
! Afrouxar um pouco a fixação da
barra de vedação dianteira, para
a troca desparafusar
! Parafusar a nova barra de
vedação mas ainda não apertar
as porcas
! Ajustar a régua de vedação
! Distância até o piso da barra de
vedação ajustada de tal forma
que se desloca para trás com um
movimento de retardamento de
10 - 15 mm
! Apertar as porcas
! Introduzir o colector de lixo
Português
Régua de vedação traseira
! Afrouxar um pouco a fixação da
barra de vedação traseira, para a
troca desparafusar
! Parafusar a nova barra de
vedação mas ainda não apertar
os parafusos
! Ajustar a régua de vedação
! Distância até o piso da barra de
vedação ajustada de tal forma
que se desloca para trás com
um movimento de retardamento
de 10 - 15 mm
! Apertar os parafusos
! Montar o rolo varredor
! Introduzir o colector de lixo
110
