Betriebsanleitung

Empfohlene Batterien

Hersteller/Kärcher-Bestell-Nr.
Beschreibung
EXIDE/DETA 6.654-070(*)
24 V PzS 175 (5)
wartungsarm
Kapazität: 175 Ah
Spannung: 4 x 6 V
EXIDE/DETA 6.654-130
24 V GiV 180 DTP
wartungsfrei
Kapazität: 180 Ah
Spannung: 4 x 6 V
EXIDE/DETA 6.654-089
24 V GiV 160 DTP
wartungsfrei
Kapazität: 160 Ah
Spannung: 4 x 6 V
Achtung!
Mit (*) gekennzeichnete Batterien
sind wartungsarme Batterien.
Bei Package-Geräten im Ersatzfall
nur wartungsfreie Batterien
verwenden.
Hinweis:
Beim Einsatz von anderen als den
empfohlenen Batterien muss der
Tiefentladungsschutz für die
jeweilige Batterie vom
Kärcher-Kundendienst neu
eingestellt werden.

Maximale Abmessungen

der Batterien

Folgende maximale Abmessungen
der Batterien müssen eingehalten
werden:
Batteriesatz (4 Stück)
Länge: 520 mm
Breite: 380 mm
Höhe: 290 mm
Einzelbatterie
Länge: 260 mm
Breite: 190 mm
Höhe: 290 mm
Empfohlene Ladegeräte
Hersteller/Kärcher-Bestell-Nr.
Beschreibung
KÄRCHER 6.654-072
LG 242544-ob-wa-23
für wartungsarme Batterien
Spannung: 24 V
KÄRCHER 6.654-078
LG 242544-ob-wf-23
für wartungsfreie Batterien
Spannung: 24 V
Hinweis:
Für beide Ladegeräte ist ein
Versorgungskabel/Adapter
6.648-582 erforderlich.
Batterien und Ladegeräte sind im
Fachhandel erhältlich.
KM 90/45 R

Batterien einbauen

Hinweis:
Bei Verwendung von Batterien mit
flüssigem Elektrolyt die Batteriepole
zum Schutz vor Korrosion
ausreichend mit Polfett versehen !

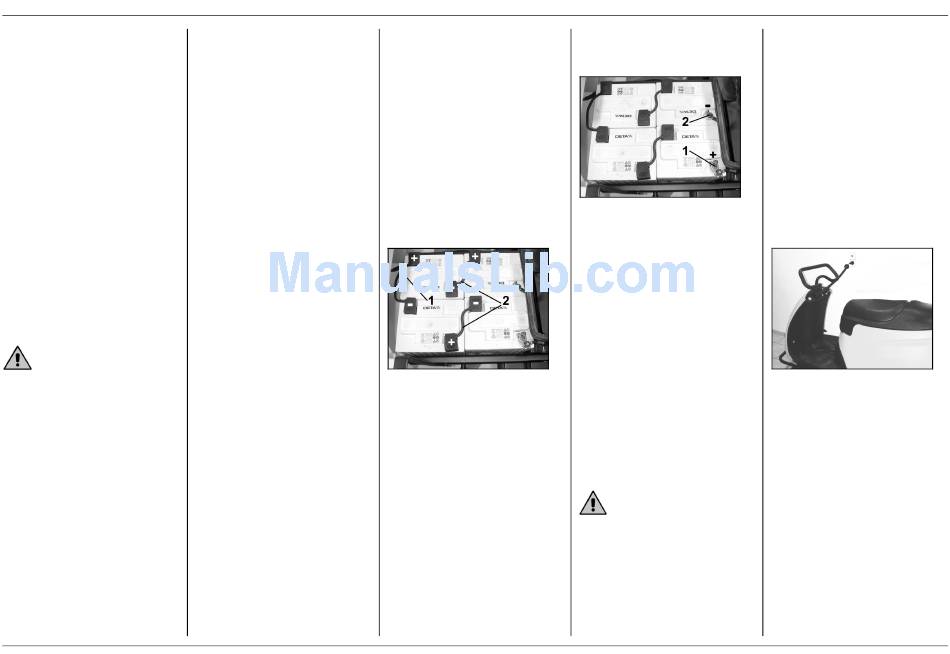

! Heckblende demontieren
! Befestigungsschraube der
Gerätehaube herausdrehen
! Gerätehaube öffnen
! Batterien in das Gerät stellen
! Pole einfetten und mit den
beiliegenden
Verbindungskabeln (1, 2)
verbinden
Verbindungskabel an
Batterie anschließen
! Mitgeliefertes Anschlusskabel an
die noch freien Batteriepole
anschließen
— Zuerst das rot gekennzeichnete
Kabel (1) mit dem Pluspol
verbinden
— Danach das schwarze Kabel (2)
am Minuspol anschließen
Hinweis!
Bei den Package-Varianten sind die
Batterien bereits eingebaut.
Es sind nur noch die
Anschlusskabel wie oben
beschrieben an die freien Pole
anzuschließen.
! Gerätehaube schließen
! Befestigungsschraube der Haube
wieder einschrauben
! Heckblende montieren
Achtung!
Vor Inbetriebnahme des Gerätes
Batterien aufladen!
Deutsch

Batterie laden

Hinweis:
Die empfohlenen Ladegeräte sind
elektronisch geregelt und beenden
den Ladevorgang selbstständig.
Die Ladezeit beträgt im Durchschnitt
10-15 Stunden.
Alle Funktionen der Maschine
werden während des Ladevorgangs
automatisch unterbrochen.
On-Board-Ladegerät
(Package-Variante)
! Anschlusskabel des integrierten
Ladegerätes in Steckdose
stecken
11
