ROBBE Arcus Talent ARF Building And Operating Instructions page 12

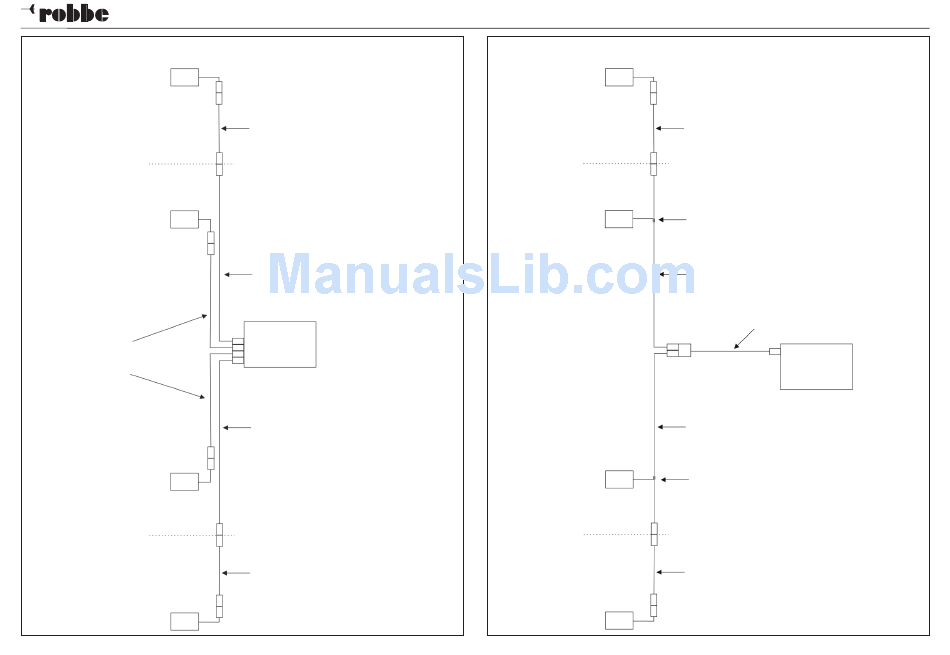

Câblage du modèle Arcus Talent ARF
Servo d'aileron
Servo des volets de courbure
Cordon rallonge 1000 mm
Réf. 4646
Servo des volets de courbure
Servo d'aileron
12
Notice de montage et de mise en œuvre Arcus Talent ARF
Cordon rallonge 400 mm réf. 4645
Cordon rallonge 1000 mm réf. 4646
Récepteur
Cordon rallonge 1000 mm réf. 4646
Cordon rallonge 400 mm réf. 4645
Câblage S.BUS du modèle Arcus Talent ARF
Servo d'aileron
Servo des volets de courbure
Servo des volets de courbure
Servo d'aileron
Cordon rallonge 400 mm réf. 4645
Brasé
Cordon rallonge 1000 mm réf. 4646
Distributeur S-Bus HUB 2 300 mm réf. 88820030
Récepteur
Cordon rallonge 1000 mm réf. 4646
Brasé
Cordon rallonge 400 mm réf. 4645
réf. 2582
