Summary of Contents for ROBBE RAT PNP 2636

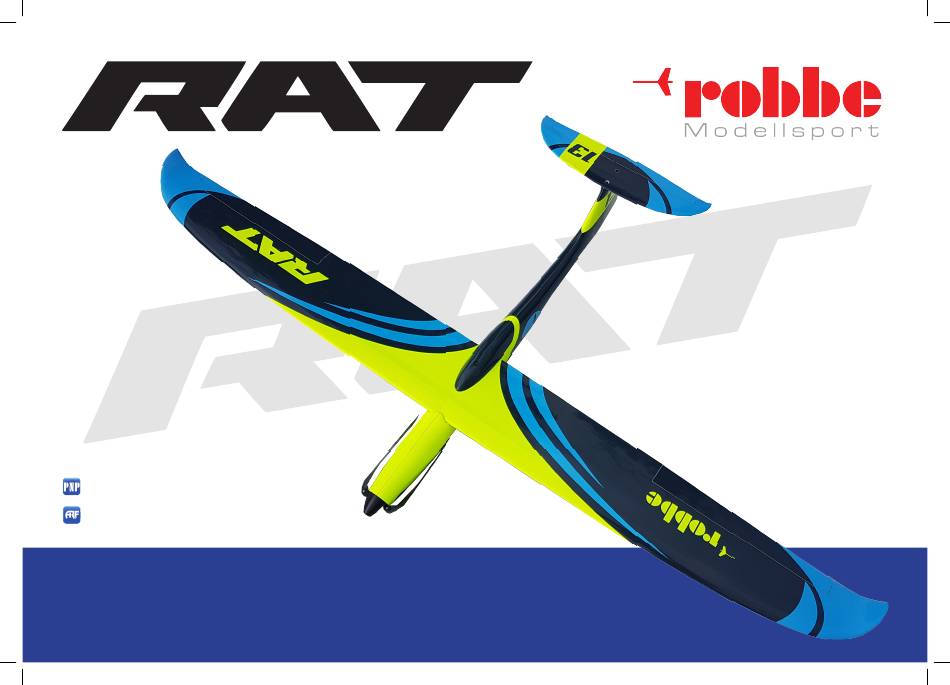

- Page 1 PNP-Version Nr.: 2636 ARF-Version Nr.: 2635 www.robbe.com...
- Page 2 • Durch Absturz beschädigte oder nass gewordene Geräte, selbst wenn sie wieder trocken sind, nicht mehr verwenden! Entweder von Ihrem Fachhändler oder im Robbe Service überprüfen lassen oder ersetzen. Wenn Sie Ihr Modell mit einem Video bzw. Bild aufnahmefähigen Gerät (z.B. FPV Kameras, Actionscams etc.) Durch Nässe oder Absturz können versteckte Fehler entstehen, welche nach kurzer Betriebszeit zu einem...
- Page 3 • Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. • Die Geräte wurden gemäß der Bedienungsanleitung betrieben. Copyright 2018 • Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet. Modellbau Lindinger 2018 • Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Überlastungen und mechanische Beschädigungen Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung.
- Page 4 (ro-Power 4S 2200mAh) • Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen. Servo HR nicht enthalten 1x Robbe FS-166 MG #9105 (eingebaut) • Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen. Servo SR •...
- Page 5 Bau- und Betriebsanleitung R U M P F Markieren Sie auf dem Höhenruder die Mitte der Ru- Schleifen Sie das GFK-Ruderhorn beidseitig leicht derfläche. Vesetzen Sie die Markierung anschließend an. Überprüfen Sie den korrekten Durchmesser des 1,5mm nach Rechts (bezogen auf Unterseite HR, in Bohrlochs im Horn, indem Sie kurz das beiligende Flugrichtung betrachtet).
- Page 6 Bau- und Betriebsanleitung R U M P F Hängen Sie das Gestänge im Höhenruder ein. Schieben Sie das Servo im Schacht so weit wie Verschrauben Sie das Höhenruder mit den beiden möglich nach hinten. Tragen Sie anschließend 5-Min- Senkkopfschrauben M3x12. Epoxy auf die Fläche direkt unter der Schachtöffnung Fixieren Sie die Ruderfläche beidseitig mit einem auf.
- Page 7 Bau- und Betriebsanleitung T R A G F L Ä C H E Die folgenden Beschreibungen beziehen sich auf Verschrumpfen Sie die beiden Servos und schleifen beide Querruder, werden bildlich jedoch nur auf Sie die jeweilige Unterseite gut an.Stutzen Sie das einer Seite gezeigt.
- Page 8 Bau- und Betriebsanleitung T R A G F L Ä C H E Verkleben Sie die Schachtabdeckungen mit UHU POR. So können die Abdeckungen später wieder leicht demontiert werden. Verschrauben Sie Rumpf und Tragfläche mit der beiliegenden M4 Schraube. Aufgrund der hohen Propellerdrehzahl dürfen auschließlich die von uns empfohlenen Propeller aus CFK von RASA genutzt werden.
- Page 9 Bau- und Betriebsanleitung E R S A T Z T E I L E Ersatzteil Artikelnummer 263501 Rumpf (ohne Elektronik) 263502 Tragfläche (ohne Servos) 263503 Höhenruder Schutztasche Rat 263504 Servo FS 1660 MG 9105 Motor ro-Power Torque X36-1000 5805 Rasa CFK Klappluftschraube 9x7“ Turbo Spinner 38mm mit Kühlluftöffnung 20736 F Ü...
- Page 10 The best position of the antenna is to the side of the model. checked by your specialist dealer or in the Robbe Service or have it replaced. Hidden faults can occur due to wetness or a crash, which lead to a functional failure after a short operating time.
- Page 11 The original declaration of conformity can be found on the Internet at www.robbe. Therefore, we accept no liability for losses, damage or costs arising from or in any way connected with incorrect use and operation.To the extent permitted by law, the obligation to pay damages, irrespective of...
- Page 12 Do not immerse the battery in water or other liquids. • Do not heat, throw into fire or microwave. Servo ELE not included 1x Robbe FS-166 MG #9105 (built-in) • Do not short-circuit or charge with reversed polarity Servo RUD •...
- Page 13 Instructions and User Manual F U S E L A G E On the elevator, mark the center of the rudder Lightly sand the rudder horn on both sides. Check surface. Then set the mark 1.5mm to the right (re- the correct diameter of the bore in the horn by ferring to the underside of the elevator, viewed in briefly attaching the enclosed linkage (diameter...
- Page 14 Instructions and User Manual F U S E L A G E Hook the linkage in the elevator. Screw the elevator Push the servo in the housing as far back as pos- with the two countersunk screws M3x12. sible. Then apply 5-min epoxy on the surface just below the servo opening.
- Page 15 Instructions and User Manual W I N G The following descriptions refer to both ailerons, Shrink the two servos and grind the underside well. but are shown on one side only. Trim the servo horn as shown and drill the second hole from inside to 1.6mm.
- Page 16 Instructions and User Manual W I N G Glue the servo covers with UHU POR. So the covers can be easily removed again later. Screw the fuselage and wing by the enclosed M4 screw. Due to the high propeller speed, only the propellers made of carbon by RASA are recommended by us may be used.
- Page 17 Instructions and User Manual S P A R E P A R T S Spare Part Item Number 263501 Fuselage (w/o electronics) 263502 Wing Set (without Servos) 263503 Elevator Protection Bag Rat 263504 Servo FS 155 BB MG 9105 Motor ro-Power Torque X36-1000 5805 Rasa CFK Folding Prop 9x7“...
- Page 18 Instructions and User Manual F O R Y O U R N O T E S...
- Page 19 Instructions and User Manual F O R Y O U R N O T E S...
