SPA

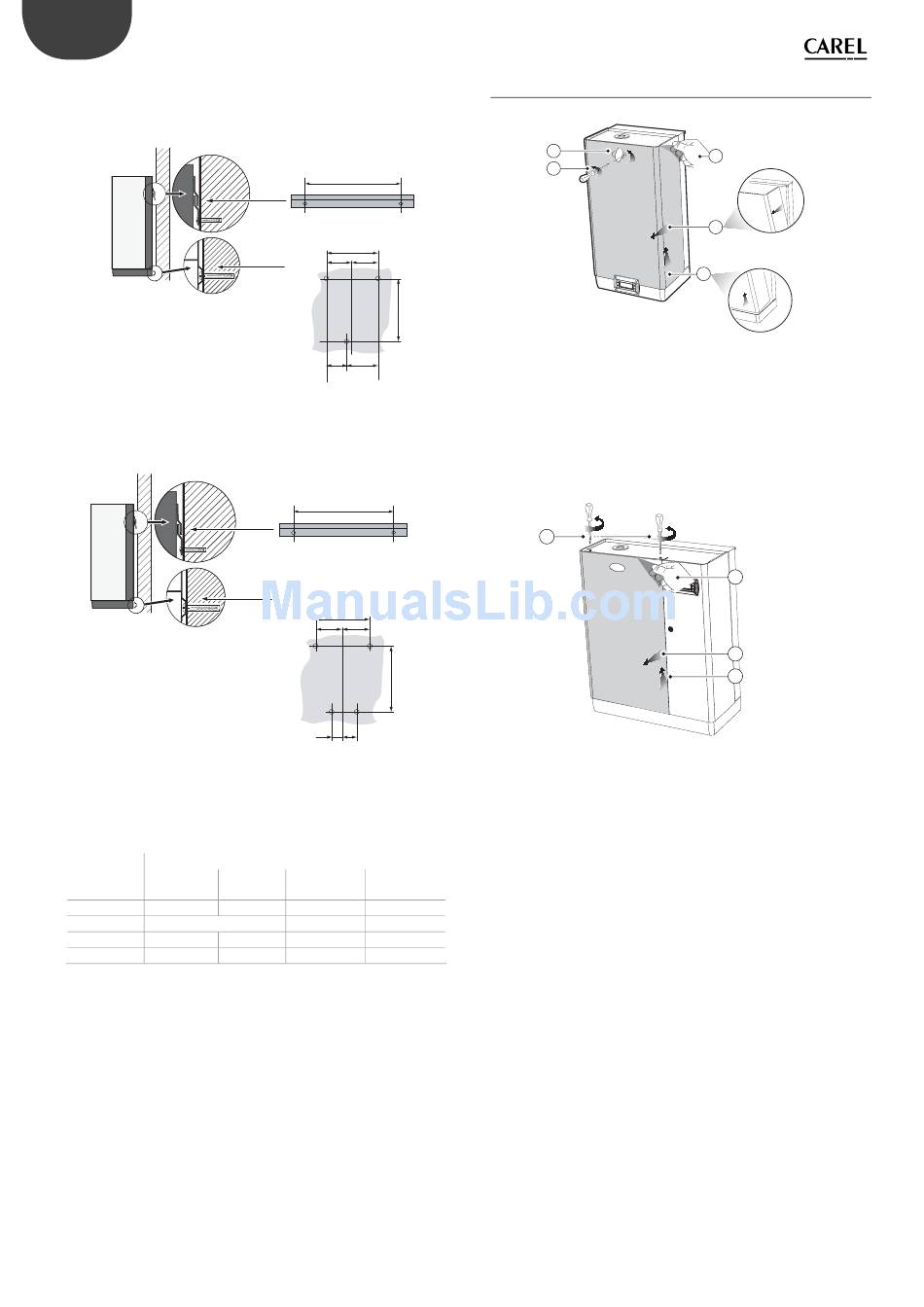

Distancias de los taladros en la pared
Modelos UE001...UE018
Modelos UE025...UE065
Distancia
mm (") UE001...
UE008
X 270 (10.7)
Y 591 (23.3)
Z 107 (4.2)
Z' 163 (6.4)
* Sólo modelos con tensión 230 Vca
"UE BASIC" +0300042EE- rel. 1.0 - 02.12.2009
X
staffa
X
= =
Y
Z Z'
X
staffa
X
= =
Y
Z Z'
Fig. 1.e
Modelos
UE009... UE025... UE045*...
UE018 UE045 UE065
270 (10.7) 310 (12.2) 400 (15.7)
655 (25.8) 730 (28.7)
107 (4.2) 127.5 (5.0) 122.5 (4.8)
163 (6.4) 172.5 (6.8) 167.5 (6.6)

1.6 Desmontaje de la cubierta delantera

Modelos UE001...UE018:
1
2
1.
Gire la etiqueta ovalada con el logo CAREL y deje al descubierto la cabeza
del tornillo de toma de tierra que hay debajo.
2.
Quite el tornillo con un destornillador.
3.
Sujetar el tronco a los lados y Inclinarlo
4. Eliminar el capó sfi landolo por la base.
5. Quite la película protectora.
Modelos UE025...UE065:
1
1.
Quite los tornillos de la parte superior del humidifi cador con
destornillador.
2.
Sujete la cubierta por la parte superior elevándola unos 20 mm (0,79").
3.
Quite la cubierta moviéndola hacia adelante.
4. Quite la película protectora (en toda la superfi cie exterior del
humidifi cador).
8
5
3
4
Fig. 1.e
4
3
2
Fig. 1.f
