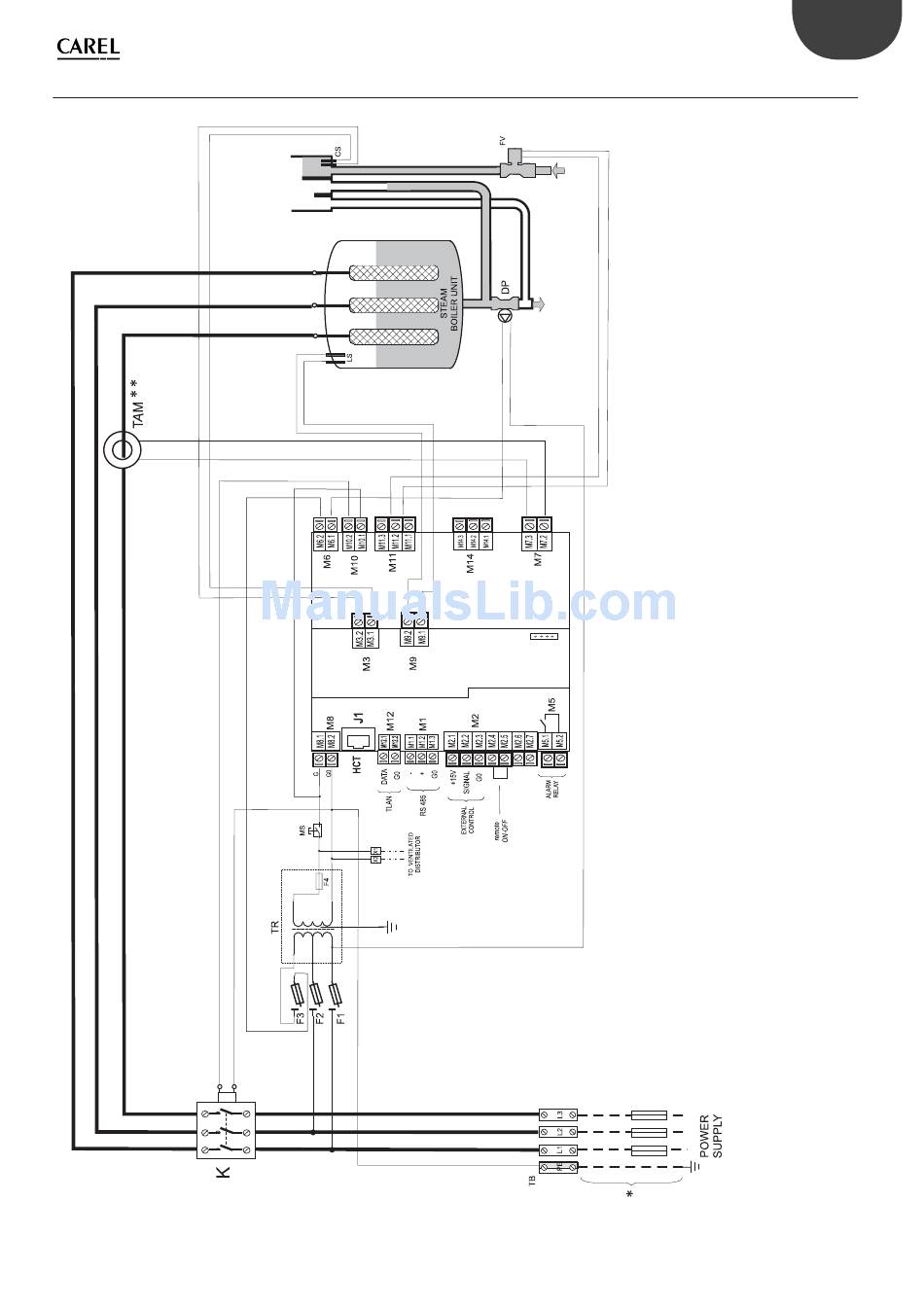

10.2 Esquema de los modelos trifásicos, UE003...UE018
(**) Atención: Para las confi guraciones y conexiones del TAM, leer pár. 11.1
Fig. 10.b
29
Clave:
TB Terminales de potencia
K Contactor
F1-F2 Fusibles protección primario
F3 Fusible protección bomba
F4 Fusible protección secundario
TR Transformador
MS Interruptor manual
FV Válvula de llenado
DP Bomba de drenaje
LS Electrodos de nivel alto
CS Conductivímetro
TAM TAM externo
