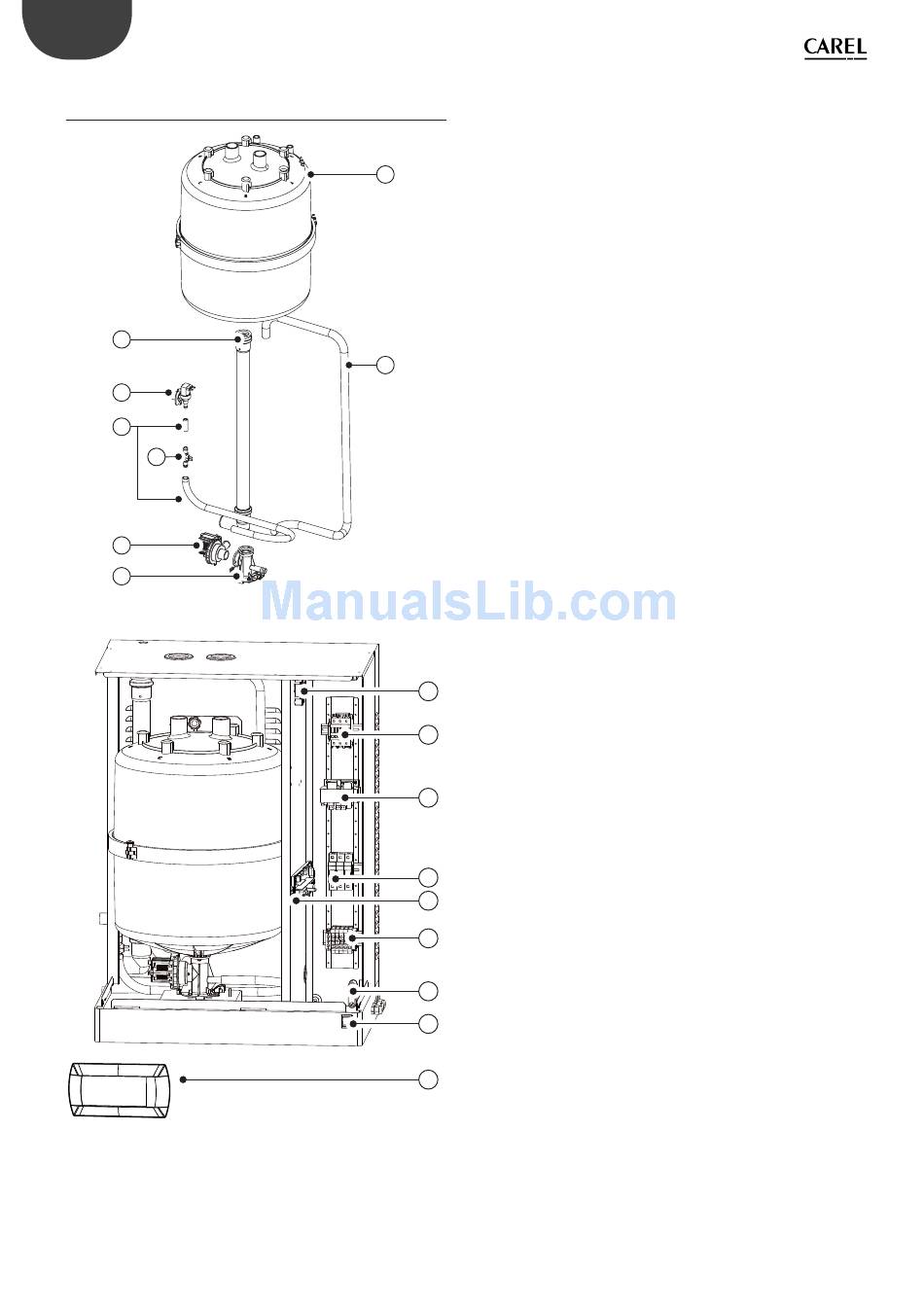

9.2 Piezas de recambio para los modelos
UE025...UE065
1
2
3
4
5
6
"UE BASIC" +0300042EE- rel. 1.0 - 02.12.2009
8
7
Fig. 9.c
Fig. 9.d
Leyenda:
1 Circuito de drenaje
2 kit de electroválvula de alimentación
3 kit de tubos internos
4 Conductivímetro
5 kit de bomba de drenaje
6 Colector
7 Tubo de bomba de drenaje
8 Cilindro
9 TAM (transformador amperimétrico para la medición de la
intensidad de la corriente)
10 Contactor
11 Transformador
12 Relé de control de la bomba
13 Base portafusibles
14 Controlador electrónico
15 Terminales de alimentación
16 Sujetacables
17 Interruptor
18 Terminal con display de cristal líquido (situado en la cubierta del
compartimento eléctrico)
9
10
11
13
14
15
16
17
18
24
