MONTAGE

De montage van deze fiets moet door twee mensen gebeuren. Plaats de fiets op een open plek en verwijder
de verpakking. Gooi de verpakking pas weg wanneer u de fiets volledig gemonteerd heeft. Naast de meegele-
verde inbussleutel zult u ook een kruiskop schroevendraaier
en een rubberen hamer

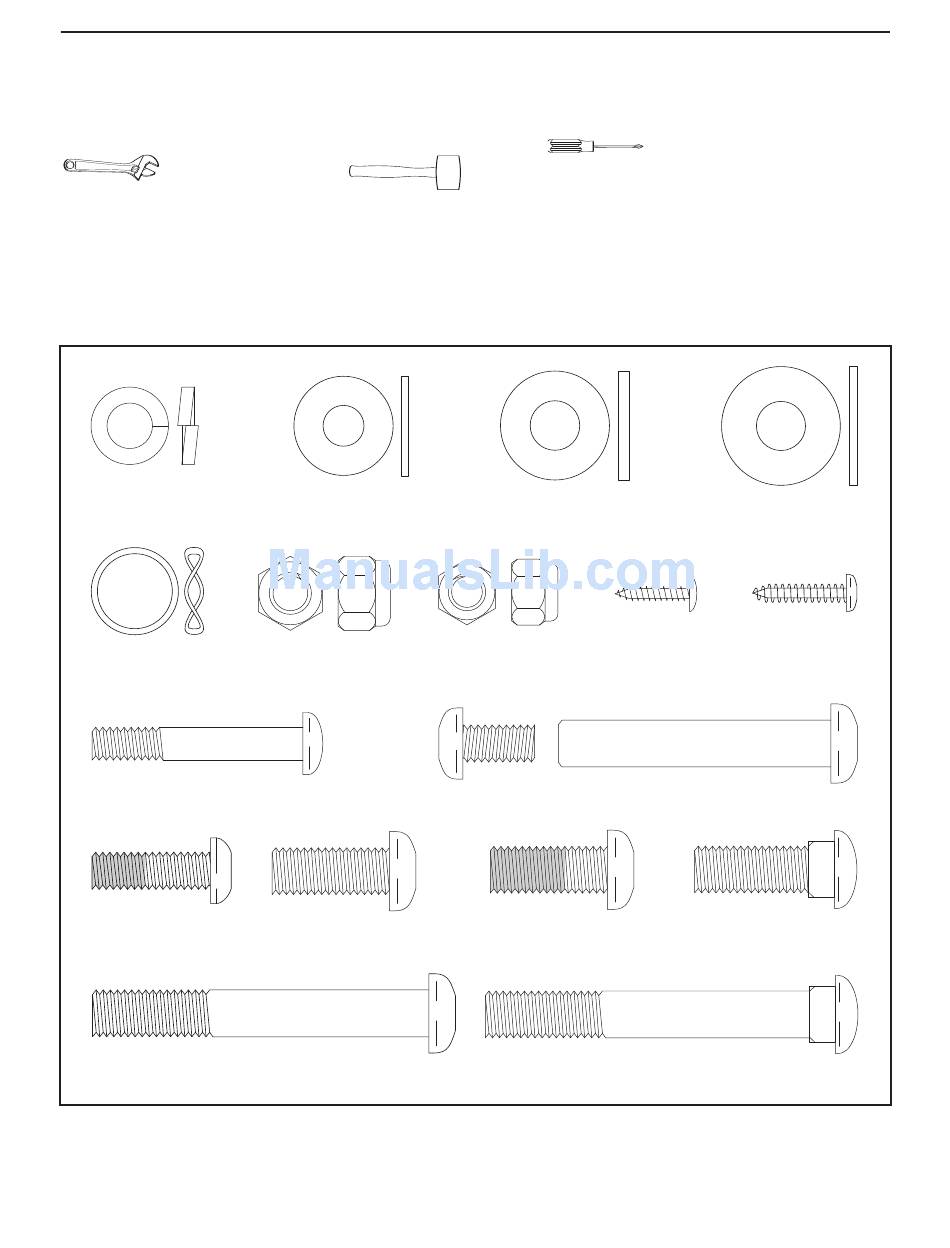

Raadpleeg bij de montage van de elliptische trainer de onderstaande tekeningen om de kleine onderdelen te her-
kennen. Het getal tussen haakjes onder iedere tekening is het nummer van het onderdeel van de LIJST MET
ONDERDELEN op pagina 26. Het tweede getal geeft het aantal te monteren onderdelen aan. Opgelet:
Sommige kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een
onderdeel niet in de zak met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al
gemonteerd is.
M10 Veerring
(59)–7
Gebogen
Tussenring
(43)–2
M8 x 45mm Bout met Ronde Kop
(50)–4
M8 x 25mm Nylon
Schroef (56)–2
M10 x 74mm Bout met Ronde Kop
Tussenring voor de
Armhendel (55)–2
M10 Nylon
Borgmoer (33)–6
M10 x 25mm Schroef
met Ronde Kop
(67)–3
(28)–2
voor de montage nodig hebben.
M10 Tussenring
(78)–2
M4 x 16mm
Schroef (52)–4
M8 Nylon
Borgmoer
(38)–4
M10 Bout Set (74)–2
M10 x 27mm Nylon
Schroef (40)–2
M10 x 75mm Draagbout (34)–4
5
, een engelse sleutel
Tussenring voor de
Houder voor de Veer
(35)–2
M4 x 19mm
Schroef (26)–2
M10 x 30mm
Draagbout (80)–2
