MONTAGE

Für die Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist. Zur Montage braucht man einen Kreuzschraubenzieher
, eine verstellbare Schraubenschlüssel , und einen Gummihammer zu den
beigelegten Inbussschlüsseln.

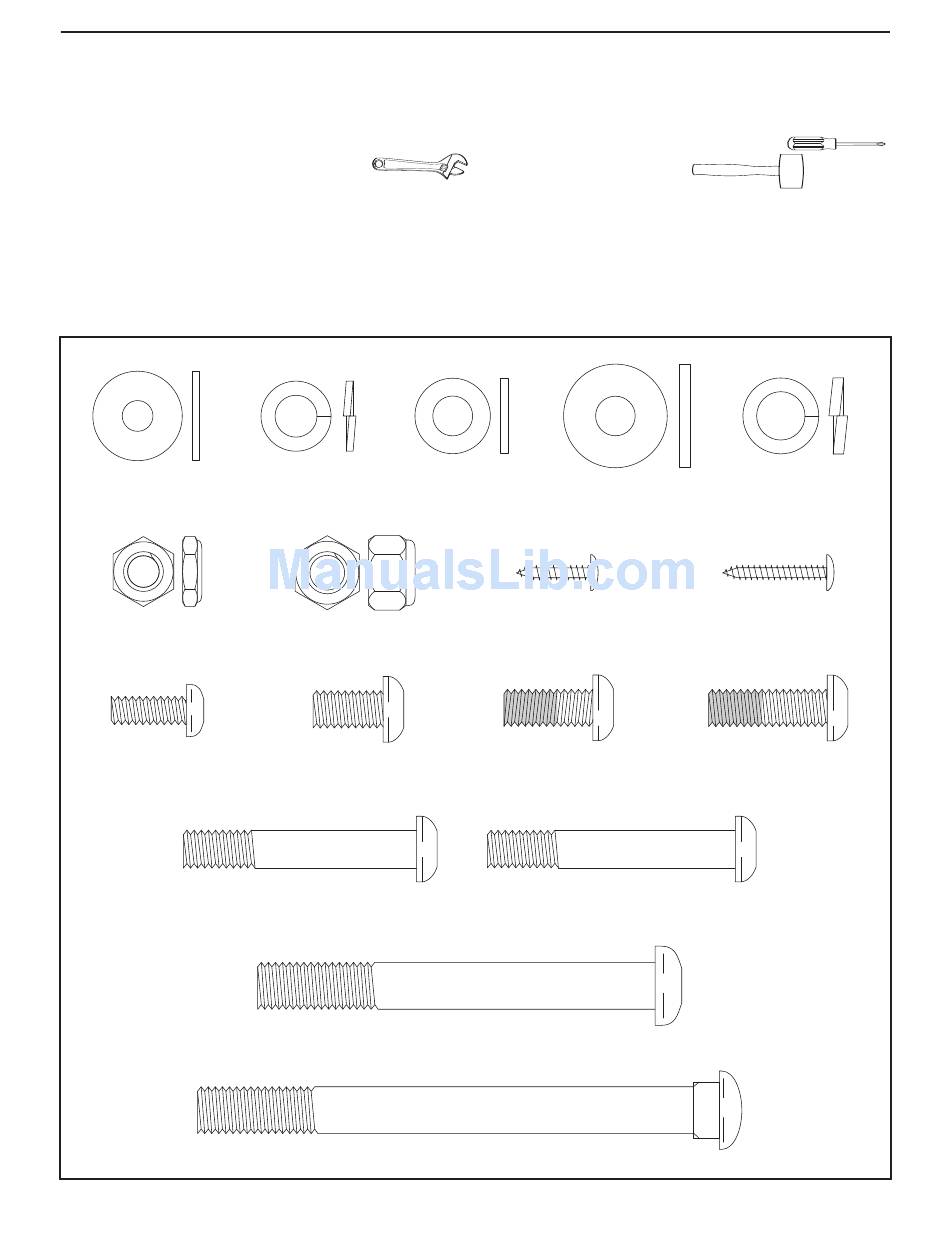

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die unter jedem
Teil zu finden ist, ist die Bestell-Nr. des Teiles, welches Sie in der TEILELISTE auf Seiten 24 und 25 finden. Die
zweite Zahl bezieht sich auf die Menge der Teile, die zum Montieren nötig sind. Anmerkung: Einige kleine Teile
wurden möglicherweise zur Erleichterung des Transportes schon angebracht. Sollten Sie ein Teil nicht fin-
den, überprüfen Sie bitte, ob es nicht schon angebracht worden ist.
M6 große M8 Federring M8 Scheibe M10 Federring
M8 große
Scheibe (94)–2 (126)–4 (45)–2 Scheibe (53)–2 (70)–1
M8 Kontermutter M10 Mutter mit Nylon- M4 x 16mm M4 x 22mm
(127)–4 Klemmteil (106)–4 Schraube (66)–4 Schraube (93)–2
M8 x 19mm Schraube mit M8 x 25mm Schraube mit
M6 x 16mm M8 x 15mm
Nylon-Klemmteil (108)–2 Nylon-Klemmteil (22)–6
Linsenschraube (109)–2 Linsenschraube (65)–2
M8 x 50mm M8 x 53mm
Linsenschraube (20)–2 Linsenschraube (113)–4
M10 x 87mm
Linsenschraube (63)–1
M10 x 112mm Schraube mit Vierkantansatz (34)–4
5
