MONTAGE

De montage van deze elliptische trainer moet door twee mensen gebeuren. Plaats de elliptische trainer op
een open plek en verwijder de verpakking. Gooi de verpakking pas weg wanneer u de elliptische trainer volledig
gemonteerd heeft. U zult de twee meegeleverde imbussleutels, uw eigen kruiskop schroevedraaier
, een engelse sleutel , en een rubber hamer .

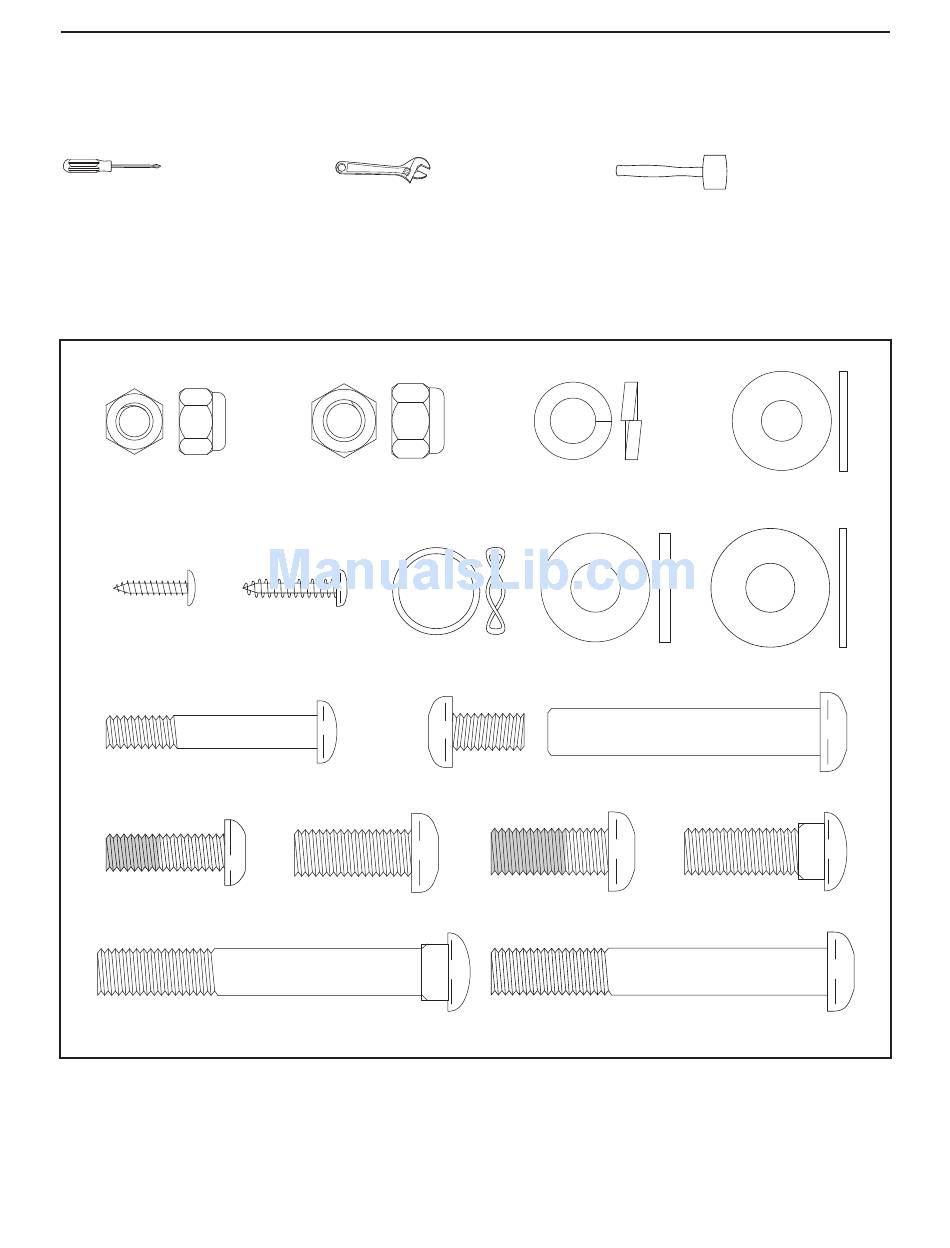

Gebruik de tekeningen hieronder tijdens de montage van de elliptische trainer om de kleine onderdelen te her-
kennen. Het getal tussen haakjes onder iedere tekening is het nummer van het onderdeel (van LIJST MET
ONDERDELEN op pagina 26). Het tweede getal geeft het aantal te monteren onderdelen aan. Opgelet:
Sommige kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een
onderdeel niet in de zak met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al
gemonteerd is.
M8 Nylon M10 Nylon M10 Veerringen Armhendel
Klemmoer (38)–4
Klemmoer (33)–6 (59)–7 Tussenring (55)–2
M4 x 19mm
M4 x 16mm
Schroef (52)–4 Schroef (86)–2
Tussenring
M10 Tussenring Veersteun
(43)–2
(78)–2 Tussenring (35)–2
M8 x 45mm Bout met Ronde M10 Bout Set (74)–2
Kop (50)–4
M8 x 25mm Nylon M10 x 25mm Schroef M10 x 27mm Nylon M10 x 30mm
Schroef (56)–2 met Ronde Kop (67)–3 Schroef (40)–2 Draagbout (80)–2
M10 x 72mm Bout met Ronde Kop (84)–2
M10 x 75mm Draagbout (34)–4
