MONTAGE

De montage van deze fiets moet door twee mensen gebeuren. Plaats de fiets op een open plek en verwijder
de verpakking. Gooi de verpakking pas weg wanneer u de fiets volledig gemonteerd heeft.
Zult u ook een kruiskop schroevendraaier , een engelse sleutel en een rubberen
hamer voor de montage nodig hebben.

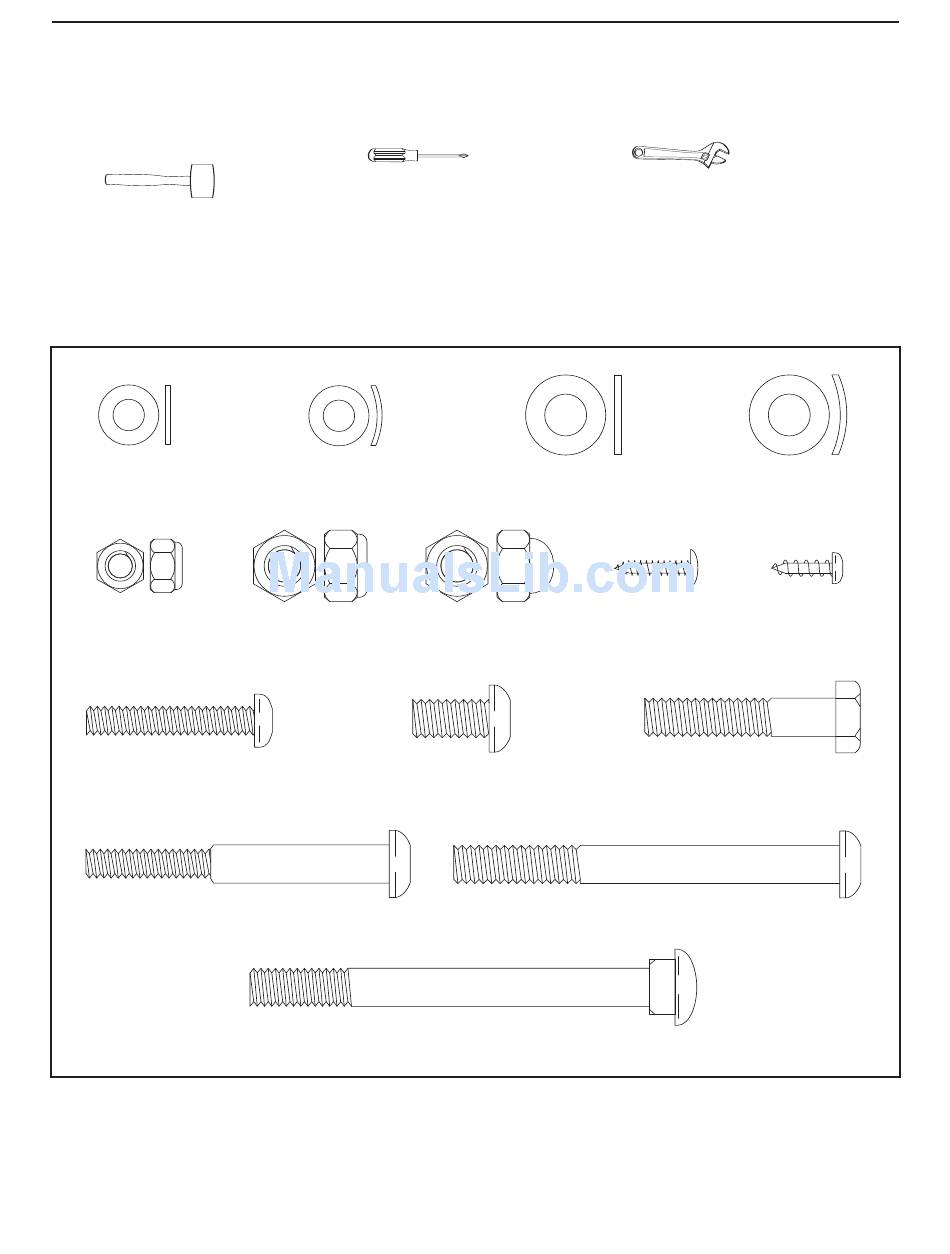

Gebruik de tekeningen hieronder tijdens de montage van de elliptische crosstrainer om de kleine onderdelen te
herkennen. Het getal tussen haakjes onder iedere tekening is het nummer van het onderdeel van LIJST MET
ONDERDELEN op pagina 18. Het tweede getal geeft het aantal te monteren onderdelen aan. Opmerking:
Sommige kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een
onderdeel niet in de zak met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al
gemonteerd is.
M6 Gebogen
M6 M8 Gebogen
M8
Tussenring (39)–4
Tussenring(55)–2 Tussenring (54)–8
Tussenring(52)–4
M6 Nylon M8 Nylon Borgmoer M8 Moer (24)–2 M4 x 1/2" Schroef
Schroef voor het
Bedieningspane
Borgmoer (56)–6 (57)–4 (49)–16
el (68)–4
M6 x 1 3/8" Bout M8 x 1 9/16" Zeshoekige
M8 x 5/8" Schroef met
met Ronde Kop Ronde Kop (45)–6 Bout (41)–4
(46)–4
M6 x 2 1/2" Schouderschroef
M8 x 3 3/8" Schroef met Ronde Kop (42)–2
met Ronde Kop (40)–2
M8 x 3 1/2" Draagbout (51)–2
