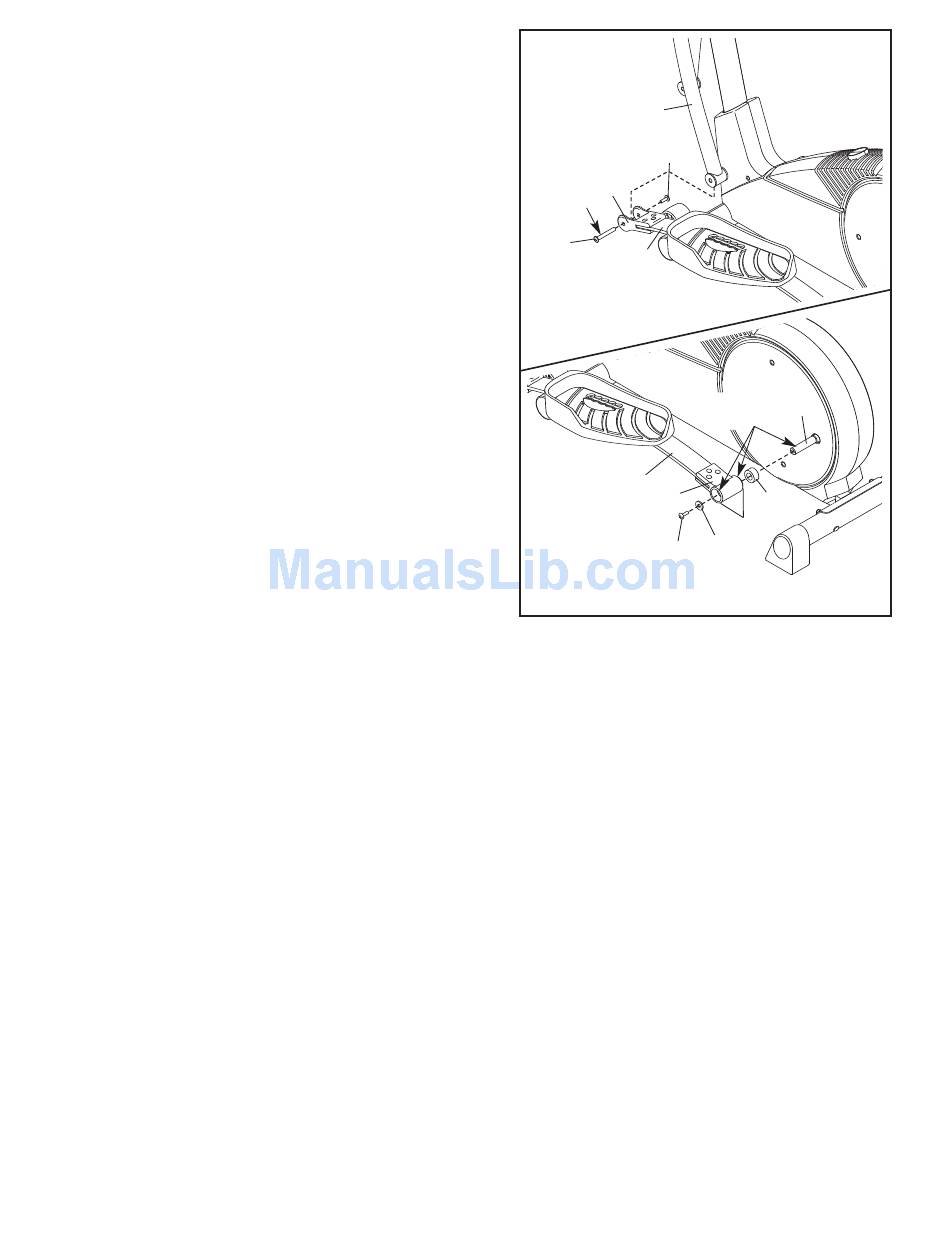

8. Zoek naar de Linker Achterste Houder voor de Veer
(12) van de linker Pedaalveer (11). Smeer een kleine
hoeveelheid vet in de Hulzen van de Pedaalarm (37)
in de Linker Achterste Houder voor de Veer en op de
as van de linker Stang voor de Schijf (16). Schuif een
Tussenstuk voor de Veer (63) op de as. Zorg ervoor
dat het Tussenstuk voor de Veer zodanig gedraaid
is dat de platte kant tegen de elliptische trainer zit.
Schuif vervolgens de Linker Achterste Houder voor de
Veer op de as. Schuif een Tussenring voor de Houder
voor de Veer (35) op een M10 x 27mm Nylon Schroef
(40), en draai de Nylon Schroef in de as vast.
Houdt vervolgens de onderkant van de Verlengstuk
voor de Armhendel (5) vast tegen de binnenkant van
de Voorste Houder voor de Veer (76) op de linker
Pedaalveer (11). Smeer wat vet op een M10 Bout Set
(74). Maak de Verlengstuk voor de Armhendel aan de
Voorste Houder voor de Veer vast met de M10 Bout
Set. Draai de Bout Set niet te vast. De Verlengstuk
voor de Armhendel moet vrij kunnen draaien.
Maak op dezelfde manier de rechter Pedaalveer
(niet getoond) aan de rechterkant van de elliptis-
che trainer vast.
Zie stap 7. Draai de M8 x 45mm Bouten met Rond
Kop (50).
9. Zorg ervoor dat alle onderdelen van de elliptische trainer goed vastgedraaid worden. Aandacht: Het
kan zijn dat sommige onderdelen na montage overblijven. Leg een matje onder de elliptische trainer om uw
vloer (bedekking) niet te beschadigen.
8
76
Smeer
74
11
11
9
5
74
16
Smeer
12
63
37
35
40
